Test de diodes
Une diode fonctionne comme un interrupteur électronique pour laisser passer le courant dans une seule direction.
Elle s’allume quand la tension dépasse un certain niveau, généralement supérieur à 0.3 V pour une diode de
silicium. Le compteur dispose d’un mode de test de diode statique pour tester les diodes lorsque le circuit
est hors tension. Les lectures d’une bonne diode seront habituellement supérieures à 0.3 V dans une seule
direction, tout en indiquant un circuit ouvert dans l’autre direction.
REMARQUE : coupez l’alimentation du circuit à tester.
RougeNoir

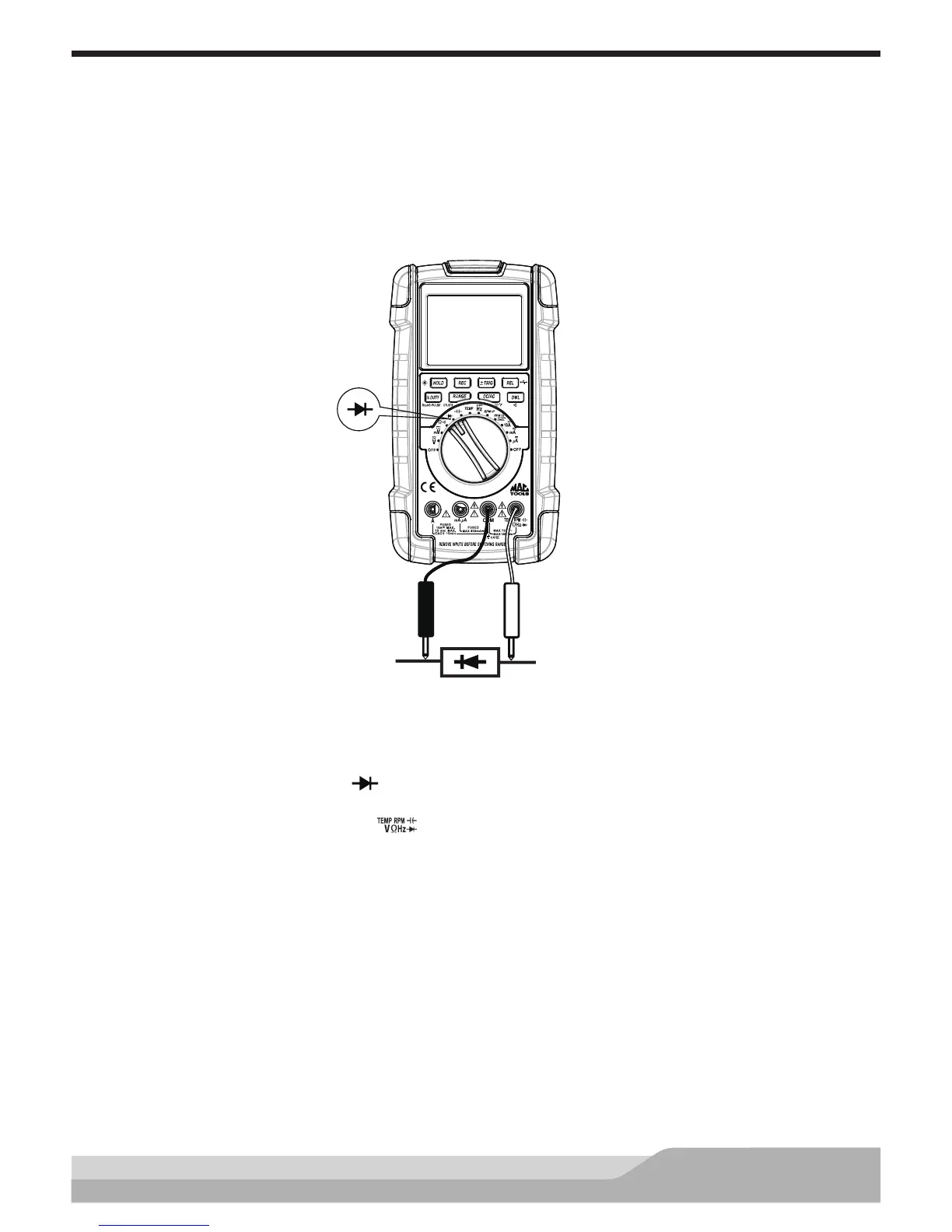

Configuration du compteur pour tester la diode :
• Réglez le commutateur rotatif sur
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
Branchez:
• La sonde de test noire à la cathode de la diode
• La sonde de test rouge à l’anode de la diode
Si la diode est bonne, la lecture doit indiquer 0.3 V à 0.8V sur l’afchage.
Inversez les sondes. L’afchage devrait afcher «OFL» si la diode est bonne.
REMARQUE : une diode défectueuse peut afcher OFL (débordement) ou avoir la même lecture dans les deux
directions, peu importe le raccordement des sondes de test.
