Mesures de courant
Les mesures de courant sont des tests dynamiques qui mesurent le courant dans un circuit ou composant
alimenté. Les mesures de courant sont réalisées avec des câbles de test connectés en série avec le circuit
oucomposant sous test.
MISE EN GARDE
POUR ÉVITER D’ENDOMMAGER LE COMPTEUR, NE MESUREZ PAS LES SOURCES DE COURANT AYANT
UNCIRCUIT OUVERT D’UNE TENSION SUPÉRIEURE À 1 000VCC OU 750VCA.
REMARQUE : lorsque vous effectuez des mesures de courant, l’appareil doit être raccordé en série avec le
circuit (ou élément de circuit) sous test. Pour éviter tout dommage au compteur ou à l’équipement
contrôlé, Ne connectez jamais les sondes de test dans une source de tension lorsque le compteur
est en fonction de mesure de courant.

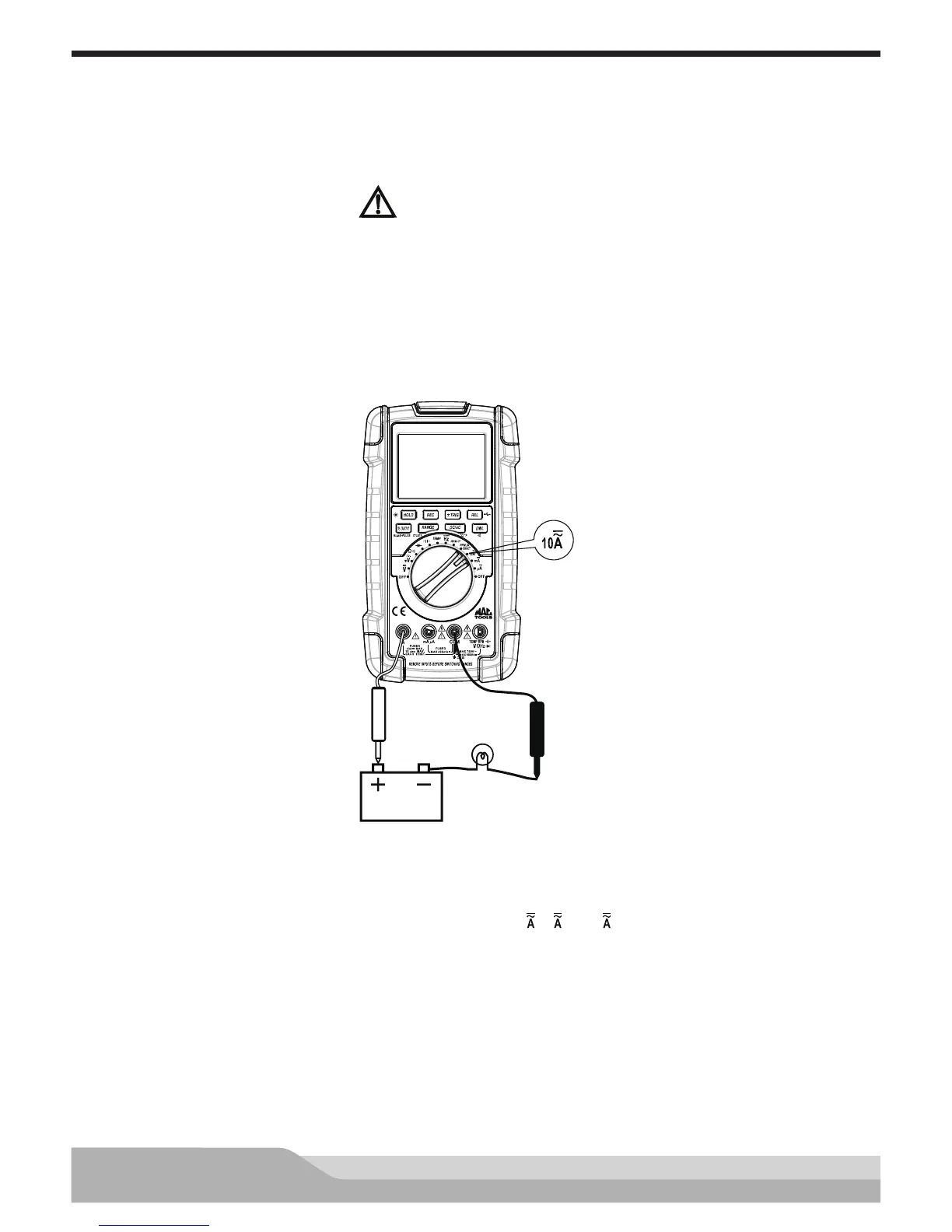

Pile 12 V
Rouge
Noir
Configuration du compteur pour mesurer le courant :
• Réglez le commutateur rotatif sur un mode de courant (10 ,m , ou μ )
• Appuyez sur le bouton «DC/AC» pour sélectionner la mesure de courant CA ou CC, l’écran afche le symbole
correspondant
• Insérez le câble noir dans la prise «COM»
• Si le courant à mesurer est compris entre 400 mA et 10A, insérez le câble de test rouge sur la prise «A».
Si le courant est inférieur à 400 mA, insérez le câble de test rouge sur la prise «mA μA» à la place
• Coupez l’alimentation du circuit à tester. Déchargez tous les condensateurs haute tension
• Interrompez le chemin du circuit à tester, pour créer un point où les sondes de test peuvent être
connectées en série avec le circuit
