Test de résistance des bobinages primaires
Ce test vérie la résistance des bobinages primaires des bobines d’allumage conventionnelles et DIS (sans
distribution).
Rouge
Rouge
Noir
Noir
Bobine
d’allumage
DIS GM (TYPE II)
Bobine d’allumage
conventionnelle

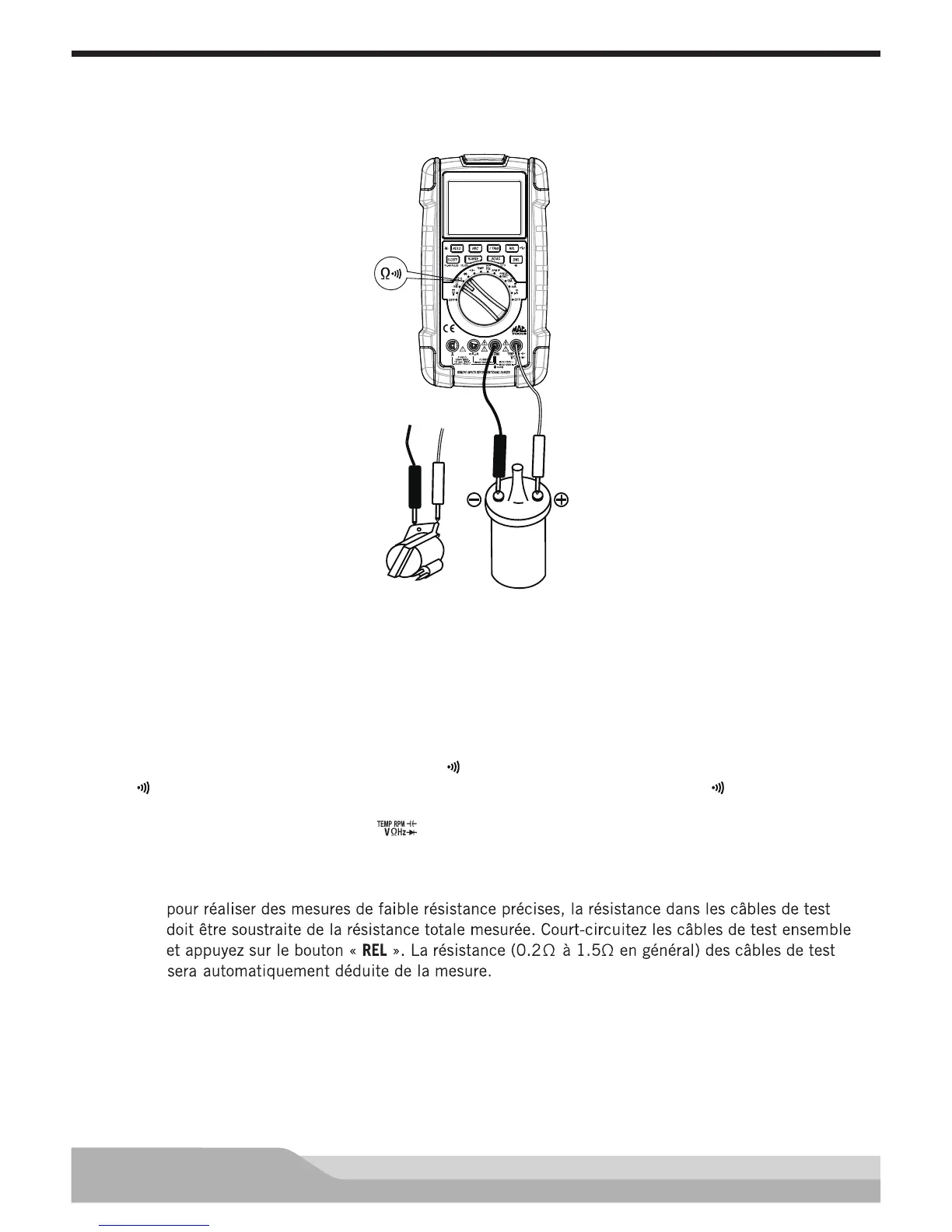

Configuration du compteur pour mesurer la résistance des bobinages primaires des bobines
d’allumage :
• Réglez le commutateur rotatif sur résistance (Ω )
• Si « » est présent sur l’afchage, appuyer sur le bouton «DWL» jusqu’à ce que « » disparaisse
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
Déconnectez la bobine du système d’allumage.
REMARQUE :
Branchez:
• La sonde de test noire à la borne négative (-) de la bobine
• La sonde de test rouge à la borne positive (+) de la bobine
REMARQUE : les deux connexions primaires sont situées au dos des bobines de Type II.
