Les mesures doivent être généralement comprises entre 0.5Ω et 2.0Ω .
Pour obtenir les chiffres réels d’une bobine spécique, vériez les spécications du fabricant.
REMARQUE : testez la bobine d’allumage à chaud puis à froid.
Test de résistance des bobinages secondaires
Ce test vérie la résistance des bobinages secondaires des bobines d’allumage conventionnelles et DIS
(sansdistribution).
Rouge
Rouge
Noir
Noir
Bobine
d’allumage
DIS GM (TYPE II)

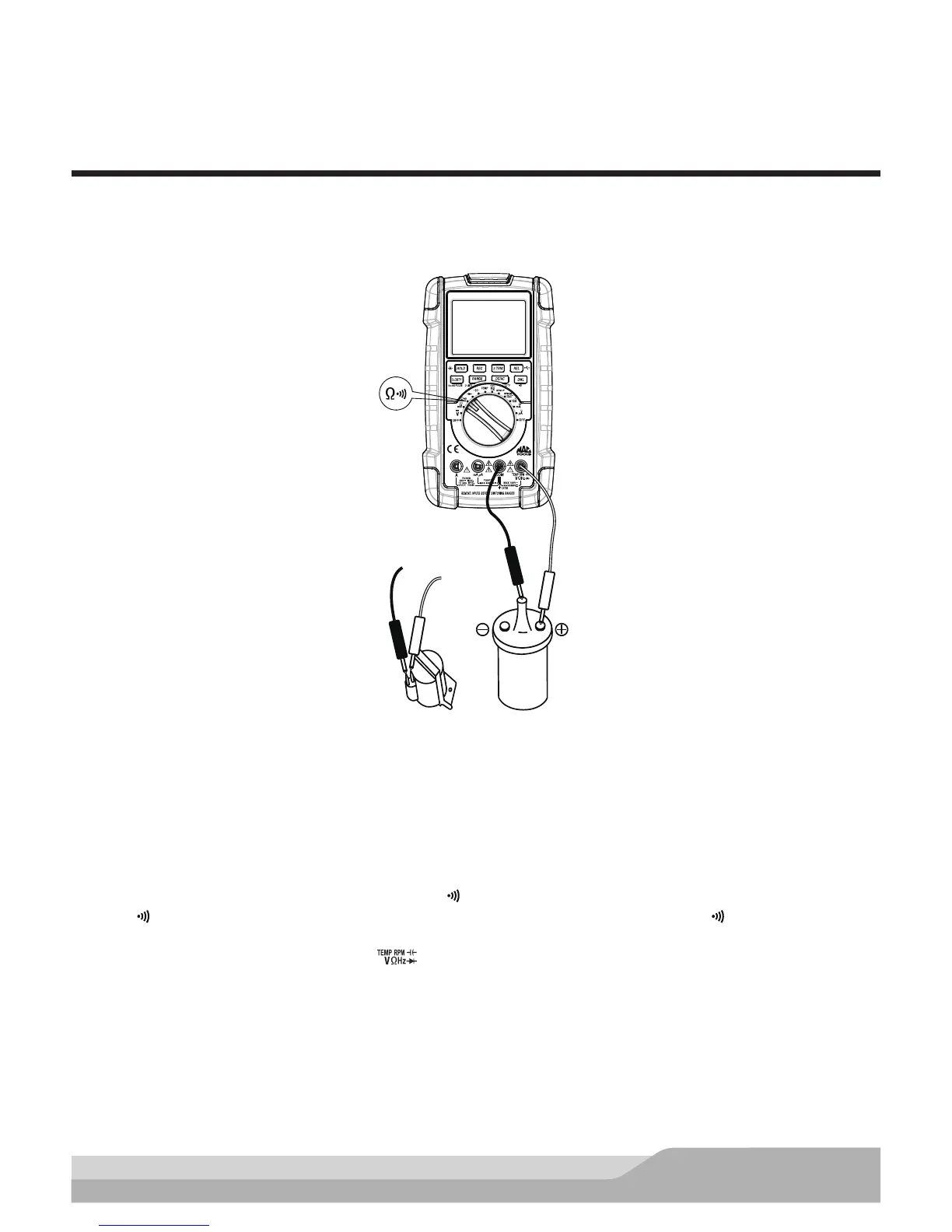

Configuration du compteur pour mesurer la résistance des bobinages secondaires de bobines
d’allumage :
• Réglez le commutateur rotatif sur résistance (Ω )
• Si « » est présent sur l’afchage, appuyer sur le bouton «DWL» jusqu’à ce que « » disparaisse
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
• Déconnectez la bobine du système d’allumage
Branchez:
• La sonde de test noire à la borne haute tension de la bobine
• La sonde de test rouge à la borne positive (+) de la bobine
Les mesures sont généralement comprises entre 6kΩ et 20kΩ.
