Test de capteur de position magnétique (impulsions)
Ce test recherche des impulsions d’un capteur de distributeur magnétique an de déterminer si la roue de
rélucteur ou le capteur magnétique est mauvais.
Rouge
Rélucteur
Bobine
de capteur
magnétique
Noir

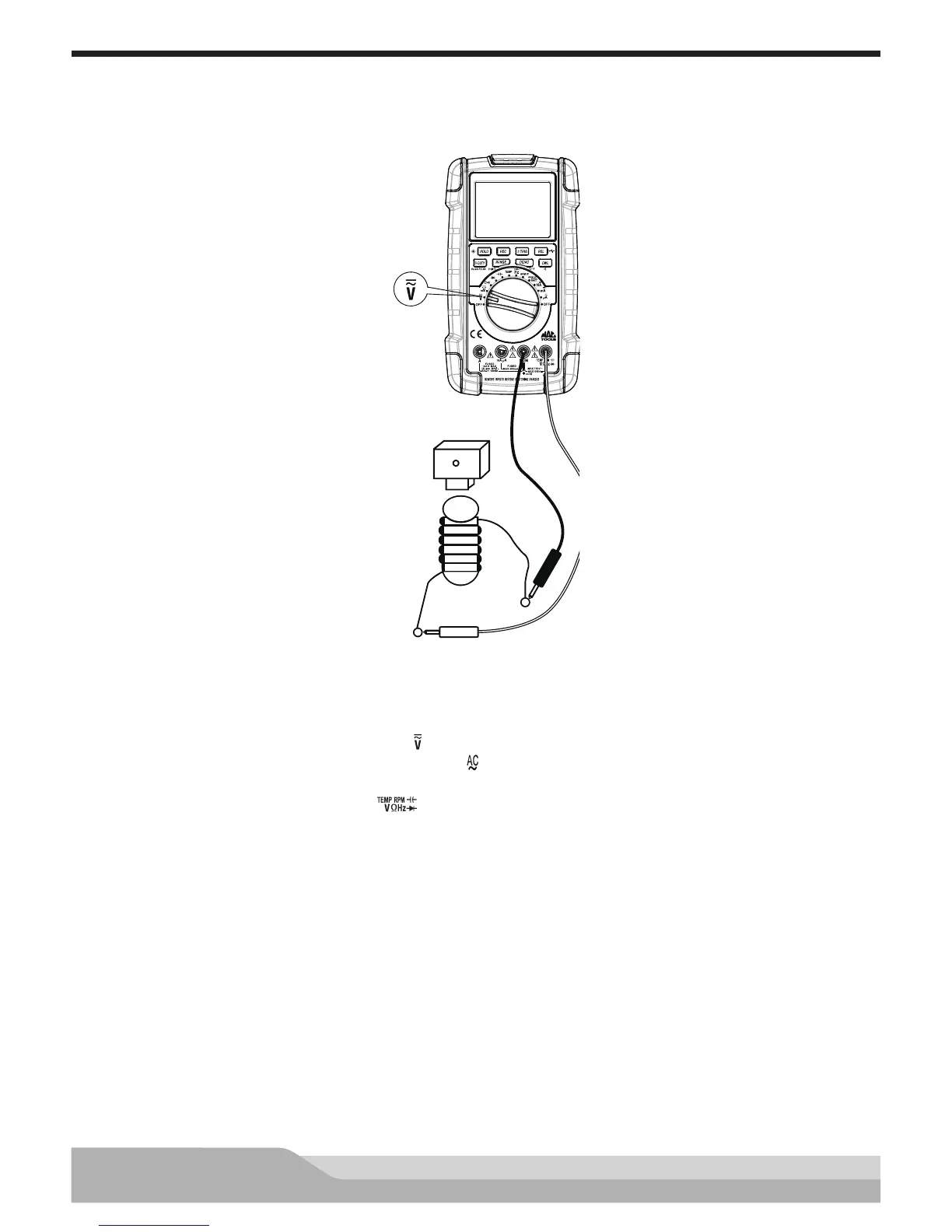

Configuration du compteur pour vérifier les impulsions d’un capteur magnétique :
• Réglez le commutateur rotatif sur tension ( )
• Appuyez sur le bouton «DC/AC» jusqu’à ce que « » s’afche à l’écran
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
Débranchez le distributeur du module d’allumage.
Branchez:
• Les sondes de test vers les câbles de sortie du capteur
Regardez le graphique à barres changer. Lorsque le moteur tourne, les impulsions doivent apparaître sur
legraphique.
Aucune impulsion n’apparaît si la roue de rélucteur ou le capteur magnétique est mauvais.
REMARQUE : le jeu entre le capteur et le rélucteur est très important. Veillez à vérier selon les spécications
du fabricant.
Sur les voitures GM, retirez le couvercle du distributeur pour accéder au capteur et au rélucteur.
