Test de capteur à effet Hall (tension)

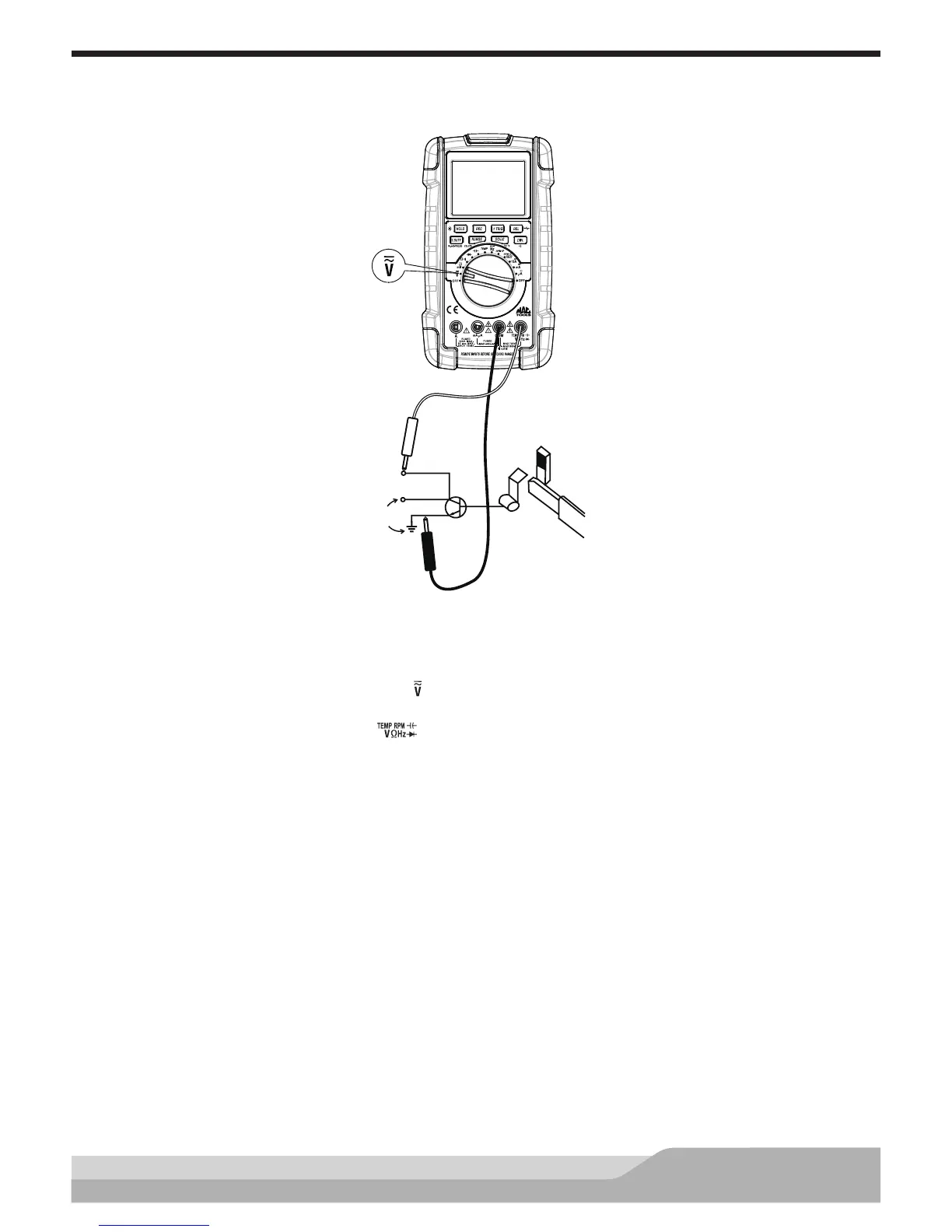

Ce test vérie le déclenchement des capteurs de position à effet Hall.
Rouge
Aimant fixe
Sortie de
signal (+12 V)
Dispositif à
effet Hall
Transistor
de com-
mutation
Insérez une
mince lame
métallique entre
l’appareil à effet
Hall et l’aimant
Raccord à
la batterie
Noir
Configuration du compteur pour vérifier les capteurs à effet Hall :
• Réglez le commutateur rotatif sur tension ( )
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
Branchez:
• La sonde de test noire vers la borne de terre du capteur à effet Hall
• La sonde de test rouge vers la borne de sortie signal du capteur à effet Hall
Insérez une mince lame métallique ou un calibre en acier entre le capteur à effet Hall et l’aimant tout
enregardant le graphique à barres et l’afchage.
Le signal de sortie doit varier de 12V à 0V. L’insertion de la lame métallique empêche le champ magnétique
d’arriver au capteur à effet Hall; le retrait de la lame métallique permet au champ magnétique d’arriver
aucapteur.
