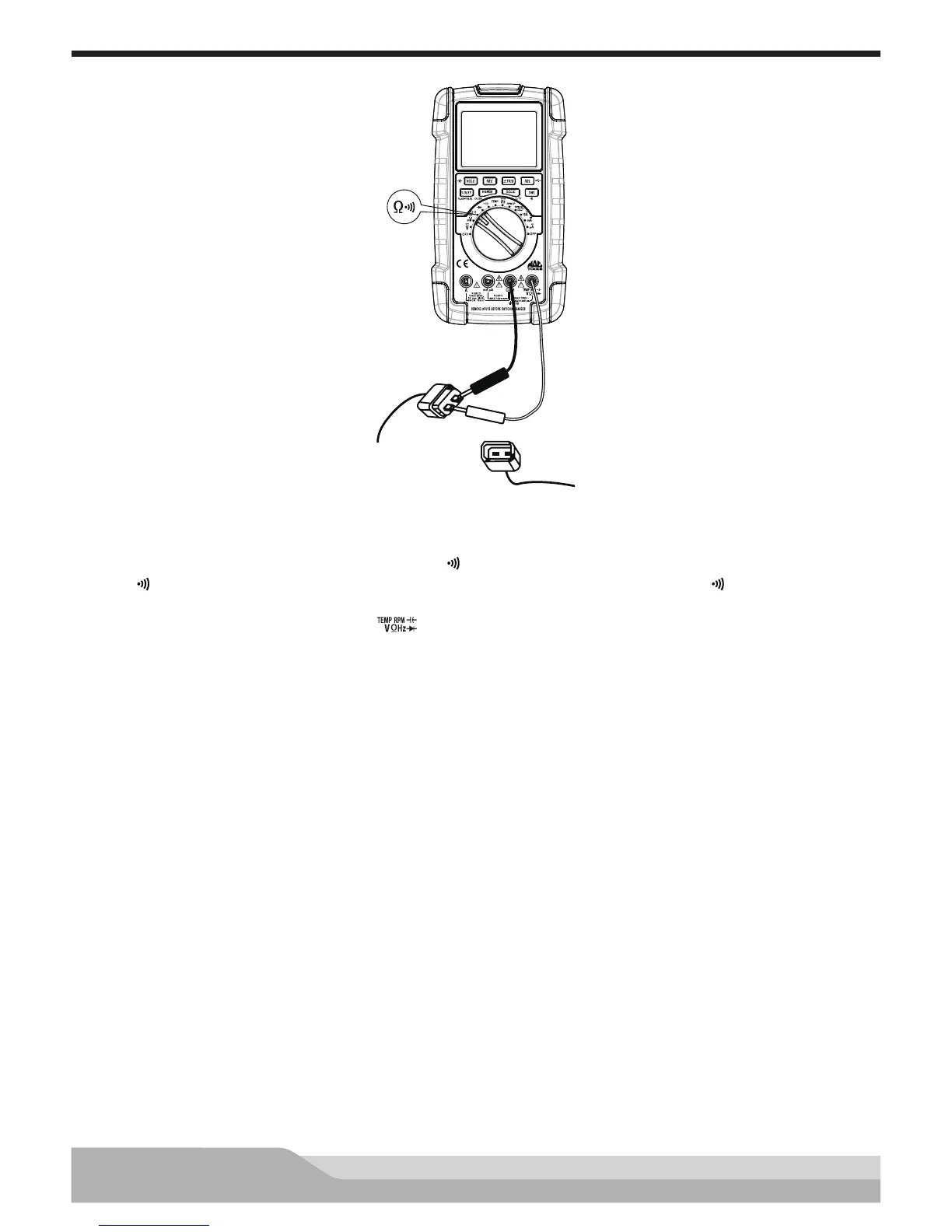

Test de changement de résistance de la thermistance
Noir
Rouge
Configuration du compteur pour vérifier le changement de résistance des thermistances :
• Réglez le commutateur rotatif sur résistance (Ω )
• Si « » est présent sur l’afchage, appuyer sur le bouton «DWL» jusqu’à ce que « » disparaisse
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
Débranchez le connecteur du capteur.
Branchez:
• La sonde de test noire à la borne négative (-) du capteur
• La sonde de test rouge à la borne positive (+) du capteur
La lecture de la résistance doit correspondre à la température du capteur.
REMARQUE : consultez les spécications du fabricant pour le rapport résistance/température du capteur.
La température peut être contrôlée en utilisant la procédure précédente.
