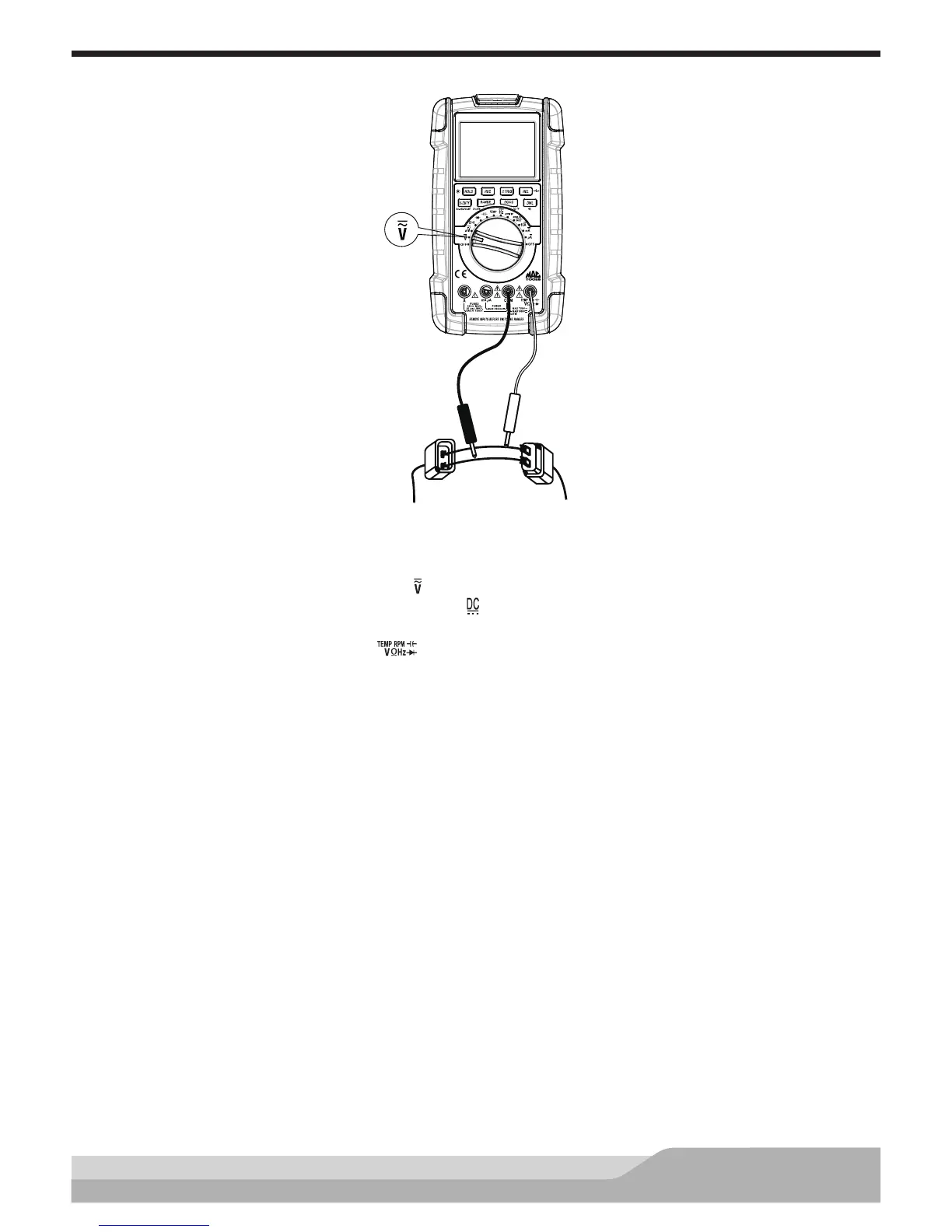

Test de variation de tension des thermistances
Noir
Rouge
Configuration du compteur afin de mesurer le changement de tension de la thermistance :
• Réglez le commutateur rotatif sur tension ( )
• Appuyez sur le bouton «DC/AC» jusqu’à ce que « » s’afche à l’écran
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
• Appuyez sur le bouton «REC» (sélectionne la fonction MAX.MIN.AVG)
Débranchez le connecteur du capteur. Branchez des câbles de raccordement entre le connecteur et le capteur.
Branchez:
• La sonde de test noire au circuit négatif (-) du capteur
• La sonde de test rouge au circuit provenant de la source d’alimentation
Démarrez le moteur. La tension devrait changer selon les changements de température.
Consultez les spécications du fabricant. Si le changement de tension ne correspond pas aux spécications,
recherchez des sources de résistance excessive avant de remplacer la thermistance : mauvais connecteurs,
mauvaises connexions, ou ruptures de câblage.
REMARQUE : la température peut être contrôlée en utilisant la fonction de mesure de la température
ducompteur.
