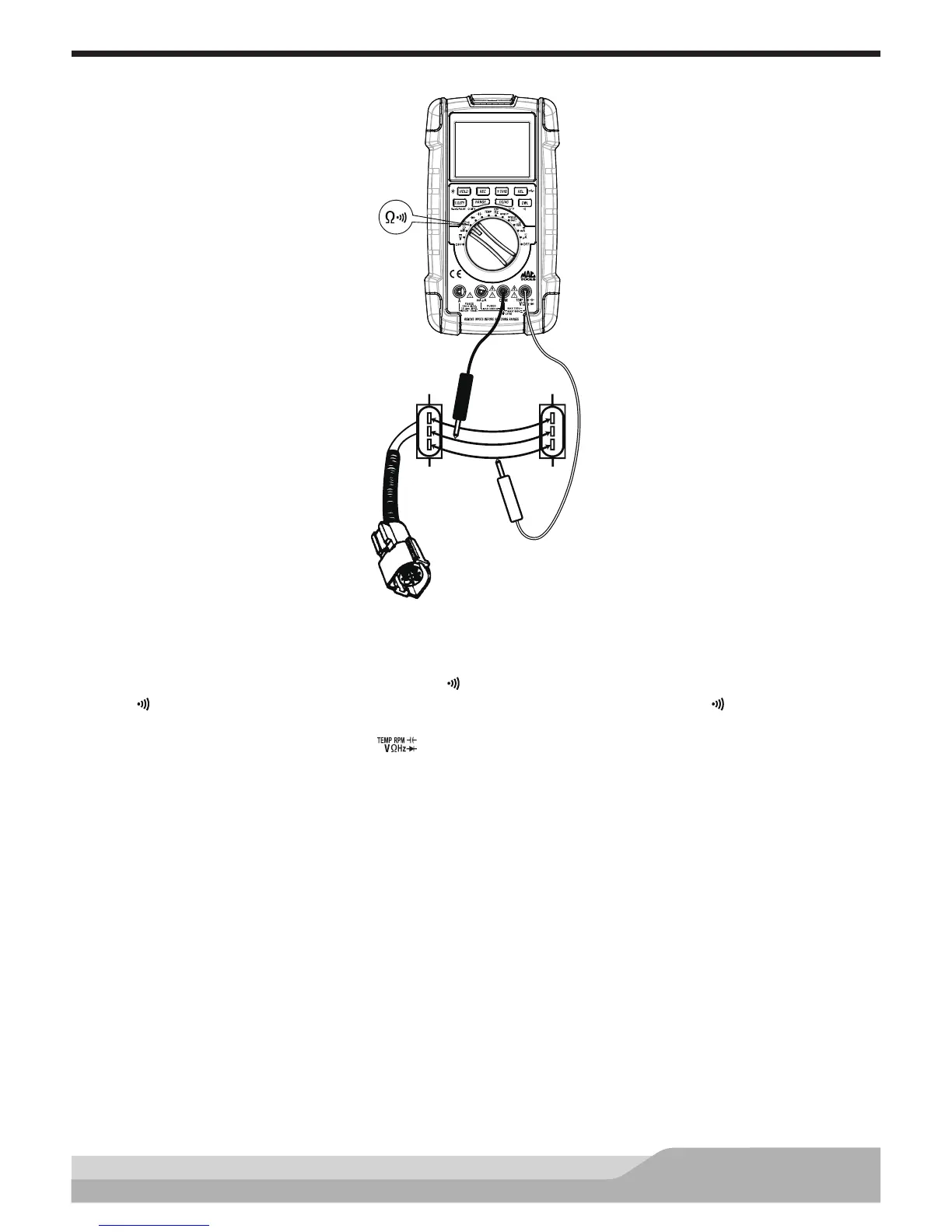

Test de changement de résistance du potentiomètre
Rouge
Noir
Câbles de
raccorde-
ment
Connecteur
TPS
Alimentation
5 V
Terre
Signal
Configuration du compteur pour vérifier le changement de résistance :
• Réglez le commutateur rotatif sur résistance (Ω )
• Si « » est présent sur l’afchage, appuyer sur le bouton «DWL» jusqu’à ce que « » disparaisse
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
• Appuyez sur le bouton «REC» (sélectionne la fonction MAX.MIN.AVG)
Débranchez le connecteur du capteur et connectez les câbles de raccordement entre le connecteur
etlecapteur.
Branchez:
• La sonde de test noire au circuit de terre
• La sonde de test rouge à la ligne de signal (consultez le schéma du fabricant)
Faites pivoter le TPS en bougeant le papillon et regardez le graphique à barres changer selon les rotations
duTPS. La résistance afchée doit changer en fonction des mouvements du bras de signal du TPS (balayage
du signal).
Alors que vous pivotez le TPS pour changer la résistance, le graphique à barres change de façon régulière
sileTPS est bon et change de façon irrégulière s’il est mauvais.
REMARQUE : n’insérez pas les pointes de la sonde de test dans le TPS car ils peuvent endommager la prise
laplus petite sur le connecteur du TPS.
