Test de changement de tension du potentiomètre
Rouge
Noir
Câbles de
raccorde-
ment
Connecteur
TPS
Alimentation
5 V
Terre
Signal

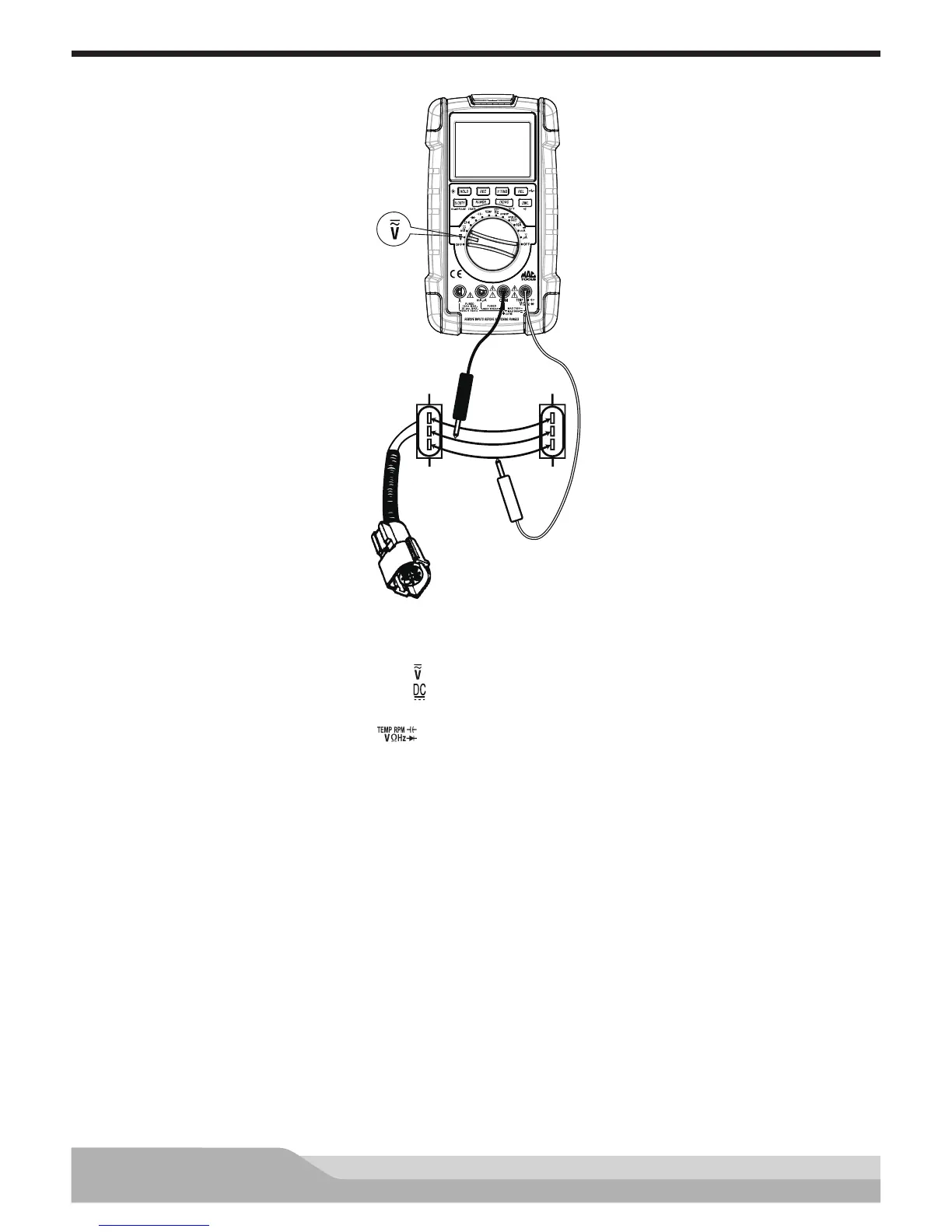

Configuration du compteur pour vérifier le changement de tension :
• Réglez le commutateur rotatif sur tension ( )
• Appuyez sur le bouton «DC/AC» jusqu’à « » s’afche à l’écran
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
• Appuyez sur le bouton «REC» (sélectionne la fonction MAX.MIN.AVG)
Débranchez le connecteur du capteur et connectez les câbles de raccordement entre le connecteur et le capteur.
Branchez:
• La sonde de test noire au circuit de terre
• La sonde de test rouge vers la ligne de signal
Tournez la clé de contact; ne démarrez pas le moteur.
Faites pivoter le TPS en déplaçant le papillon et regardez le graphique à barres changer. La chute de tension
doit changer en fonction des mouvements du bras de signal du TPS (balayage du signal).
Le graphique à barres doit changer régulièrement sans sursauts si le TPS est bon.
Consultez les spécications du fabricant. Si le changement de tension ne correspond pas aux spécications,
recherchez des sources de résistance excessive avant de remplacer le potentiomètre : mauvais connecteurs,
mauvaises connexions, ou ruptures de câblage.
