J. Alavanca de controlo da marcha atrás. Antes de engatar a alavanca de marcha atrás, engate sempre a
alavanca da embraiagem.
K. Alavanca de bloqueio diferencial.
MONTAGEM DO ACOPLAMENTO

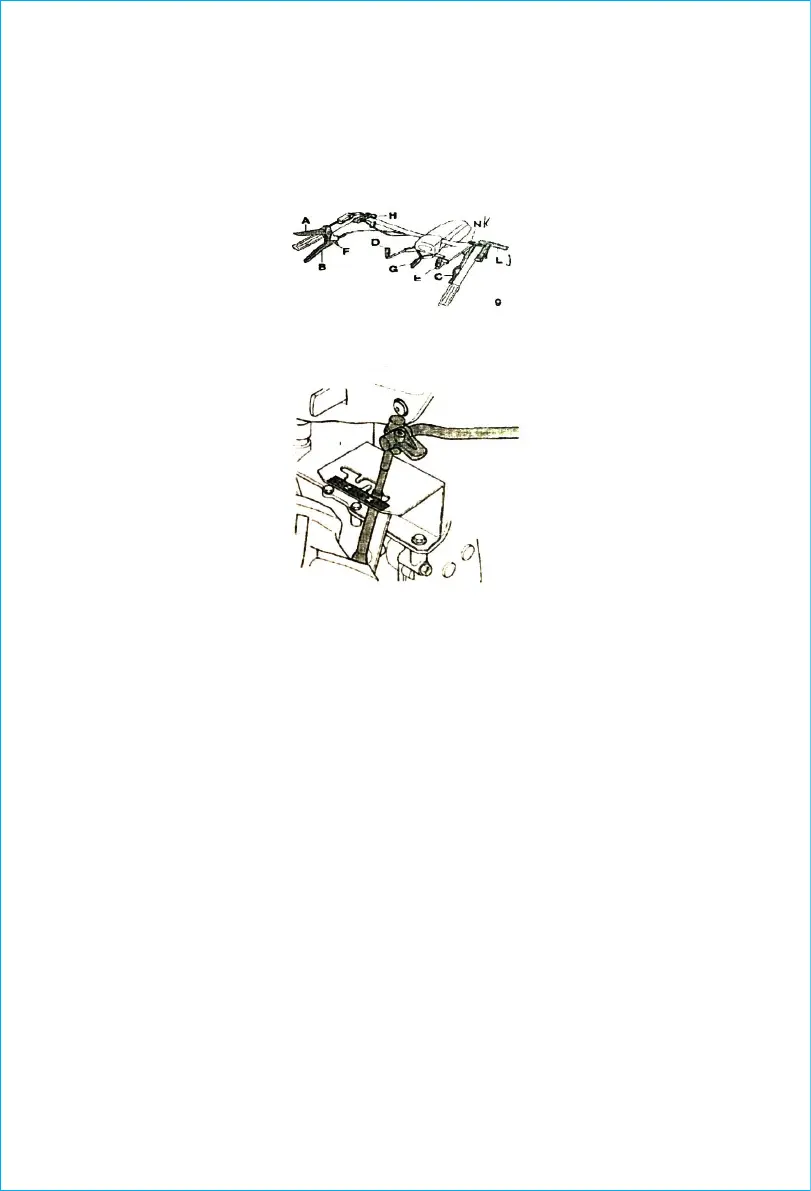

Os acoplamentos são montados diretamente no flange A (fig. 12) ou encaixados entre a fixação e o engate
rápido C (fig. 13).
É necessário que as porcas D (fig. 13) que apertam o acoplamento à máquina estejam bem apertadas. Para
montar nos tratores de duas rodas, a barra de corte, a máquina de cortar relva, etc., é necessário girar a
alavanca em 180 graus. Antes disso, é necessário libertar a alavanca de velocidade F e o P.T.O ., a alavanca de
controlo G dos suportes H, puxar a alavanca de posição da direção do guiador L e girá-lo 180 graus (fig.
14-15).
Insira-o novamente depois de escolher a posição ideal do guiador. Depois de girar o guiador, as hastes
devem ser novamente inseridas nos suportes.
4
