11
NOTA: Se recomienda ubicar el lavavajillas al lado del fregadero. Asegúrese de que
la máquina tenga una fuente de alimentación eléctrica cerca para conectarla. El
cable de alimentación eléctrica ene 6 pies de largo. El lavavajillas deberá instalarse
en una supercie sólida y nivelada. Para nivelar el lavavajillas, ajuste las cuatro patas
debajo del lavavajillas.
Coloque con cuidado el lavavajillas en la parte de la encimera que haya determinado
como ubicación nal. Hay dos pos de instalaciones para el lavavajillas:
1. Conexión con adaptador para grifo
2. Instalación con tubería permanente (requiere instrucción profesional)
NOTA: El procedimiento que se sugiere es instalar y operar este lavavajillas para
encimera usando la conexión con adaptador para grifo.
EL ADAPTADOR PARA GRIFO SE CONECTA CON FACILIDAD AL GRIFO DEL FREGADERO.
A) Quite primero el aireador de la boquilla del grifo y coloque el adaptador
roscado en el grifo. El adaptador para conexión al grifo permite una sencilla
conexión de broche en los grifos de diámetro estándar (7/8").
B) Conecte primero el lavavajillas al adaptador para grifo en el grifo para
asegurar que la longitud de la manguera es suciente para la ubicación
seleccionada. La manguera y los disposivos se deben conectar a la parte
trasera del lavavajillas. Los disposivos de plásco para entrada y drenado del
agua son únicos para cada modelo y se fabricaron para ajustarse al lavavajillas.

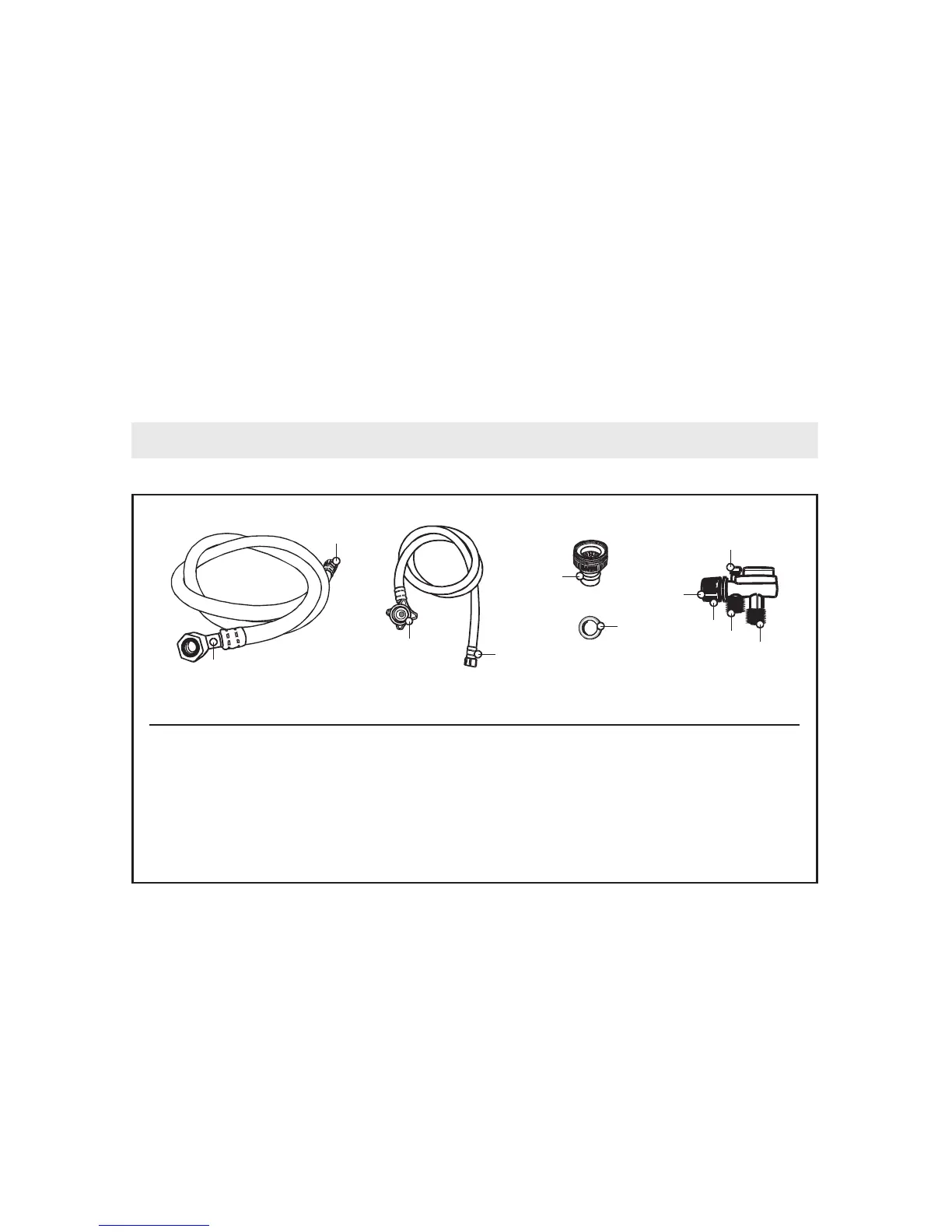

CONEXIÓN CON ADAPTADOR PARA GRIFO
Manguera de drenado Manguera de entrada Conexión rápida
①
②
④
③
⑥
⑤
⑦
⑩
⑧
⑪
⑨
1) Conexión al puerto de drenado
2) Conexión rápida
3) Conexión del puerto de entrada
4) Conexión rápida
5) Adaptador para grifo
6) Arandela para el grifo
7) Válvula de alivio de presión
8) Conexión con adaptador para grifo
9) Collar jador
10) Conexión de la manguera de entrada
11) Conexión de la manguera de drenado
