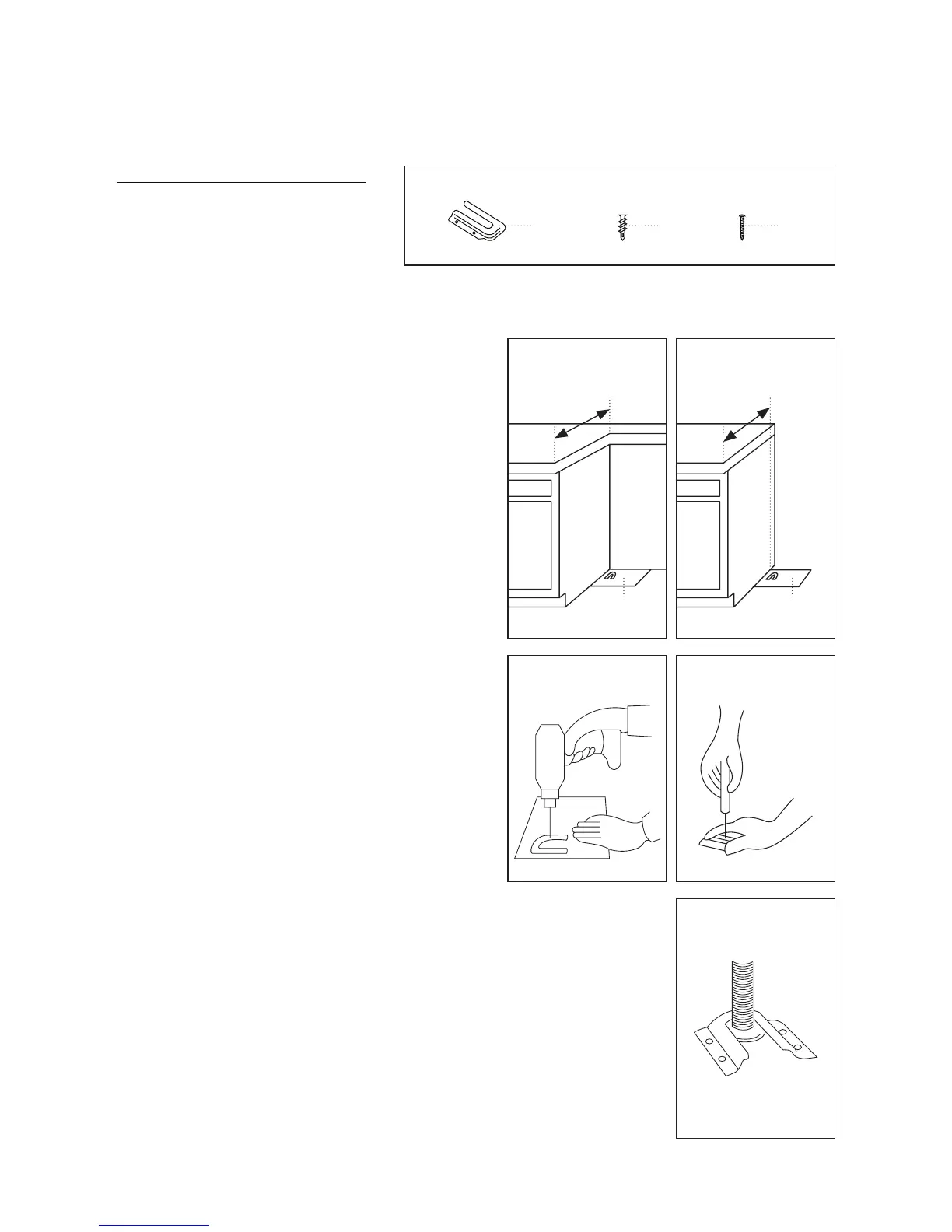

Instale el soporte antivuelco para agarrar la pata trasera izquierda de la estufa deslizante. Siga estos pasos para
asegurar la estufa al piso antes de mover al estufa a su posición final de funcionamiento.
25,0”
(635 mm)
1. Antes de mover la estufa, deslice la estufa sobre la
base de embalaje de cartón o aglomerado.
2. Se recomienda crear una plantilla de papel para
ayudar con la instalación. Coloque esta plantilla en
el suelo en la abertura del gabinete de modo que el
borde izquierdo esté contra el gabinete y el borde
superior esté contra la pared posterior, moldura o
gabinete. (Consulte la Figura 5).
3. Pegue con cinta adhesiva la plantilla en el lugar.
4. Si la encimera es más profunda que 25" (635 mm),
mida y marque una distancia de 25" (635 mm) adentro
desde la parte del frente de la encimera y alinee la
plantilla con la marca. (Consulte la Figura 6).
5. Si la encimera no está al ras con el borde de abertura
del gabinete, alinee la plantilla con el saliente.
6. Si la abertura del gabinete es mayor que la
especificada en las Instrucciones de instalación,
ajuste la plantilla de manera que la estufa quede
centrada en la abertura del gabinete.
7. Para colocar el soporte antivuelco al piso de
madera, perfore dos agujeros de 1/8"(3,2 mm) en
las posiciones marcadas en la plantilla de soporte.
(Consulte la Figura 7).
8. Remueva la plantilla del piso.
9. Inserte los anclajes de plástico en los agujeros con un martillo.
10. Alinee los huecos del soporte antivuelco con los huecos en el piso. Asegure el
soporte antivuelco con los tornillos suministrados. (Consulte la Figura 8).
11. Mueva la estufa cerca de la abertura. Remueva la base de embalaje, cartón o
aglomerado de la parte de abajo de la estufa. Conecte el cable al suministro
eléctrico según se describe en la sección «Conexión eléctrica» en la página 38.
Mueva la estufa a la posición final, asegurándose que la pata de nivelación
trasera se deslice sobre soporte antivuelco. (Consulte la Figura 9).
12. Continúe instalando su estufa siguiendo las Instrucciones de instalación.
Plantilla Plantilla
Figura 4
• Martillo
• Cinta métrica
• Cinta adhesiva
Partes suministradas para la instalación
a. Soporte antivuelco (1)
b. Anclajes plásticos (2)
c. Tornillos (2)
a cb
