12
5-3. Einrichten
1. Anbau des Hubhebels
Entfernen Sie den Taster, und halten Sie
die Spindel fest. Drücken Sie die Öffnung
des Hubhebels, beginnend mit dem
unteren Ende, gegen die Spindel, bis
beide Teile fest eingreifen. Dann
regulieren Sie die Höhe des Hebels an
der Spindel. Vorsicht: nicht zu stark
seitlich gegen die Spindel drücken. (Das
Verfahren zum Abnehmen des Tasters
ist in Abschnitt 4-2, „Hinweise für den
Betrieb“, beschrieben.)
2. Anbau des Luftabhebers
Klappen Sie die Gummiabdeckung auf
der linken Seite der Messuhr auf, und
schrauben Sie das Gewindeende des
Luftabhebers DZ173 leicht nach oben
ein.
Mit dem Luftabheber kann die Spindel
des U60B nur um einem Hub von 32 mm
von ihrer weitesten projizierten Position
aus ihrem gesamten Messbereich
heraus betätigt werden.
3. Achten Sie darauf, dass die Messplatte
sauber ist
Wenn erforderlich, die Messplatte mit
einem mit Alkohol angefeuchteten Tuch
reinigen.
5-3. Setup

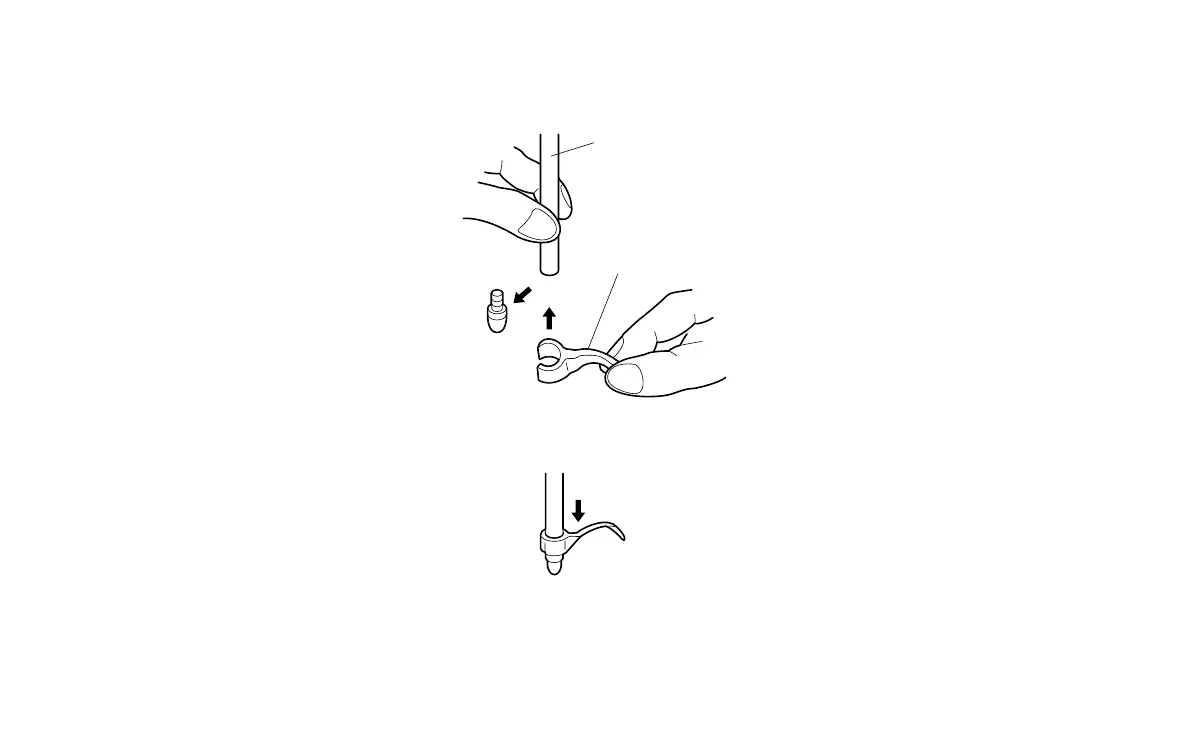

1. Mounting the Lift Lever
Remove feeler and hold the spindle.
Press the lift lever’s opening, lower end
first, against the spindle until they firmly
engage. Adjust the height of the lift lever
with respect to the spindle. Be extremely
careful not to exert too great a force
transverse to the spindle. (See section
4-2, “Operating Precautions”, for the
procedure for removing the feeler.)
2. Mounting the Air Release
Remove the rubber cap on the left side of
the Indicator and screw in the threaded
end of the DZ173 Air Release slightly
upward.
Using the air release, the U60B’s spindle
can only be operated a stroke of approx.
32 mm/1.26" from its farthest projected
position out of its whole measurement
range.
3. Make sure the measurement sur-face
table is clean
Wipe the table with alcohol-moistened
cloth, when necessary.
Spindle
Spindel
Lift lever
Hubhebels
