9. Montage, Elektrischer Anschluss │ DE

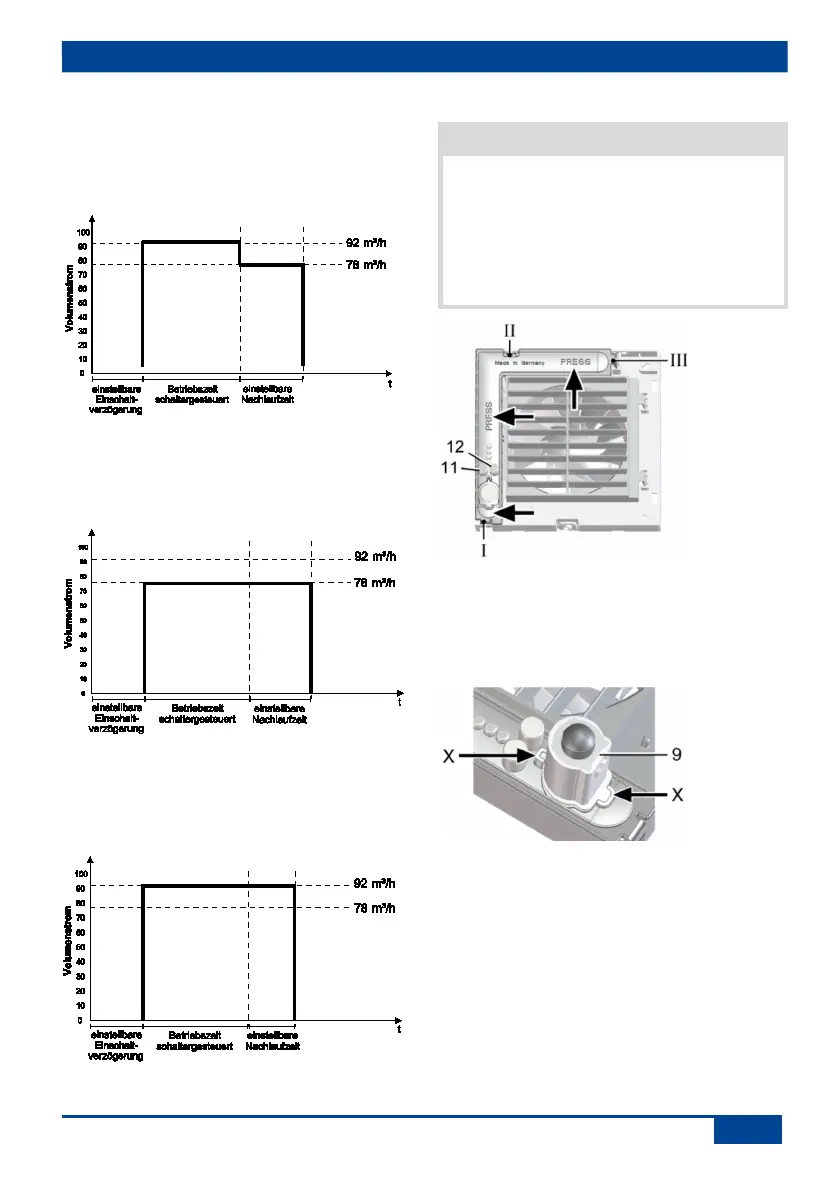

Nachtprogramm
● Leistungsstufe 2 während der Raum-
nutzung, Leistungsstufe 1 während der
Nachlaufzeit.
● J4 offen, J5 offen
Sparprogramm
● Leistungsstufe 1 bei Betrieb und Nachlauf.
● J4 offen, J5 gebrückt
Powerprogramm
● Leistungsstufe 2 bei Betrieb und Nachlauf.
● J4 gebrückt, J5 offen
2. Elektronikabdeckung anbringen.
Kurzschlussgefahr und Gerätebeschädi-
gung. Eindringende Feuchtigkeit bei
falsch eingesetzter Elektronikabdeckung.
Elektronikabdeckung fest an das
Gehäuse drücken, so dass diese ringsum
dichtend und plan anliegt. Dabei nicht auf
die Einstelltasten [11] und [12] drücken.
3. Elektronikabdeckung mit den 3 Rastnasen
in die Gehäuseaussparungen I, II und III
stecken, bis diese einrasten. Dabei die
Elektronikabdeckung an den Pfeil-
positionen fest in das Gehäuse drücken.
4. Bei Geräteausführungen F, KF, H, KH,
B und KB mitgelieferten Sensor [9] lage-
richtig ( Pfeile X) in den Anschluss-
sockel einstecken.
5. Abdeckung [6] anbringen.
6. Einschaltverzögerung und Nachlaufzeit
gemäß Kapitel 9.5 einstellen.
7. Designabdeckung [7] anbringen
( Ausklappseite, Abbildung B).
