9. Montage │ DE
7
8.3 Rohr
1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel 8.1
beschrieben vornehmen.
8.4 Ventilator
ACHTUNG
Gerätebeschädigung/Funktionsstörung
bei streifendem Flügelrad [2].  Flansch-
hülse weder verspannt noch gequetscht
einbauen. Für ebenen Untergrund sorgen.

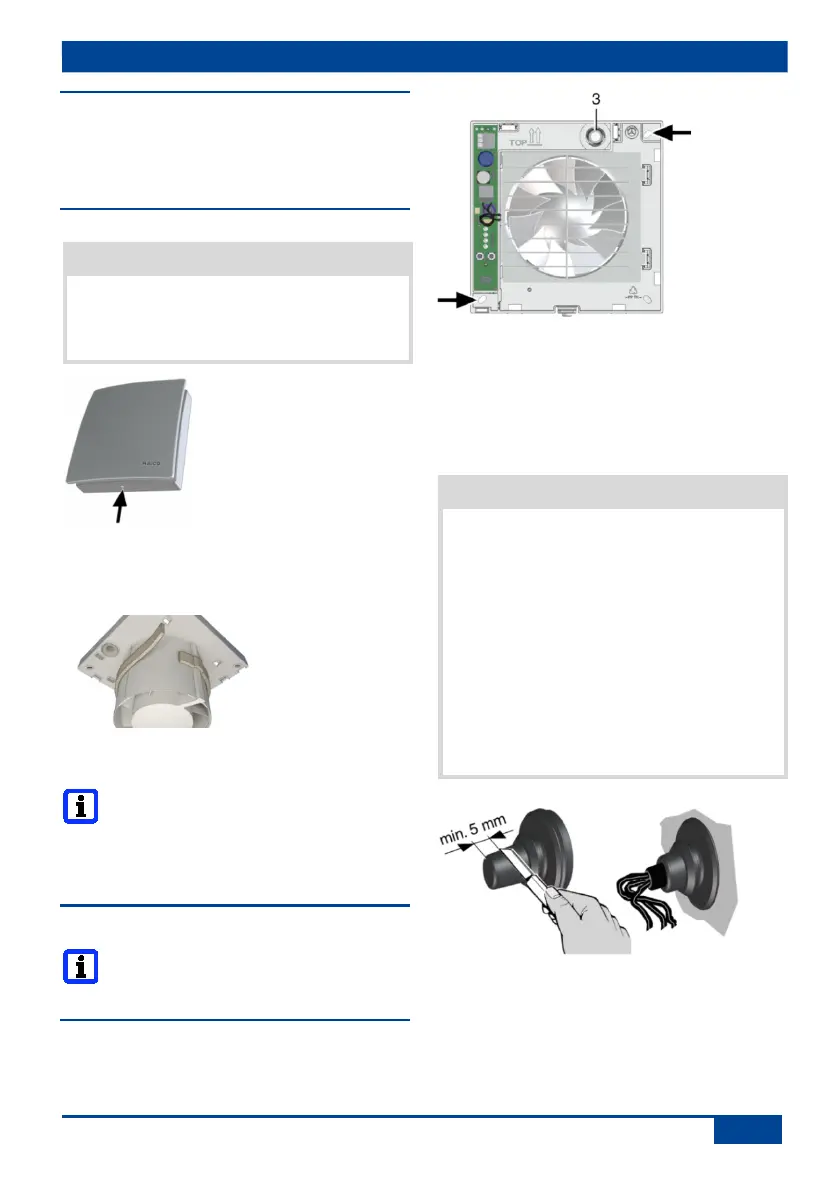

1. Gerät auspacken und Abdeckung [6] ab-
nehmen. Zum Lösen der Abdeckung
Rasthaken ( Pfeil) mit Schraubendreher
entriegeln.
2. Beigefügtes Schaumstoffband am Stutzen
mittig anbringen.
An ECA 100 ipro H und KH
unbedingt das Schaumstoffband
anbringen, damit die Geräte keine
Fehlluft von außen anziehen.
9. Montage
Bei Einbau mit Fenstereinbausatz FE
100/1 oder Distanzrahmen ECA-DR
 zugehörige Montageanleitung.
9.1 Gehäuseeinbau
1. Gehäuse [1] in Wanddurchbruch/Wand-
hülse stecken (TOP = oben).
2. Gehäuse waagerecht ausrichten und die
beiden Dübellöcher ( Pfeile) markieren.
3. Gehäuse [1] abnehmen, M6-Dübellöcher
Ø 6 mm bohren und Dübel einstecken.
4. Leitungstülle [3] vorsichtig aus dem
Gehäuse drücken und herausnehmen.
ACHTUNG
Kurzschlussgefahr und Gerätebeschä-
digung. Eindringendes Wasser bei
falscher Einführung der Netzleitung in
das Ventilatorgehäuse oder bei nicht
fachgerecht eingebauter Leitungstülle.
 Kappe der Leitungstülle [3] so
abschneiden, dass die Leitungstülle die
Netzleitung dicht umschließt. Dabei die
Kappe min. 5 mm abschneiden (Netzleitung
lässt sich besser biegen und Elektronik-
abdeckung [4] korrekt aufsetzen).
 Leitungstülle [3] fachgerecht anbringen,
ggf. bauseitig abdichten.
5. Leitungstülle [3] in Gehäuse einsetzen.
6. Netzleitung so in den Anschlussraum
führen, dass die Leitungstülle den
Leitungsmantel komplett umschließt und
nicht zu weit in den Anschlussraum
hineinragt.
