9. Montage │ FR
Powerprogramme
● Niveau de puissance 2 lors du fonc-
tionnement et du fonctionnement par
temporisation.
● J4 ponté, J5 ouvert
2. Mettre en place le cache de l’électronique.
Risque de court-circuit et d'endommage-
ment de l'appareil ! Pénétration d’humi-
dité si le cache de l’électronique est
mise en place de manière incorrecte.
Appuyer fortement sur le cache de
l’électronique de façon à ce que celui-ci
soit étanche sur sa périphérie et qu’il soit
plat. Ne pas appuyer sur les touches de
réglage [11] et [12]..

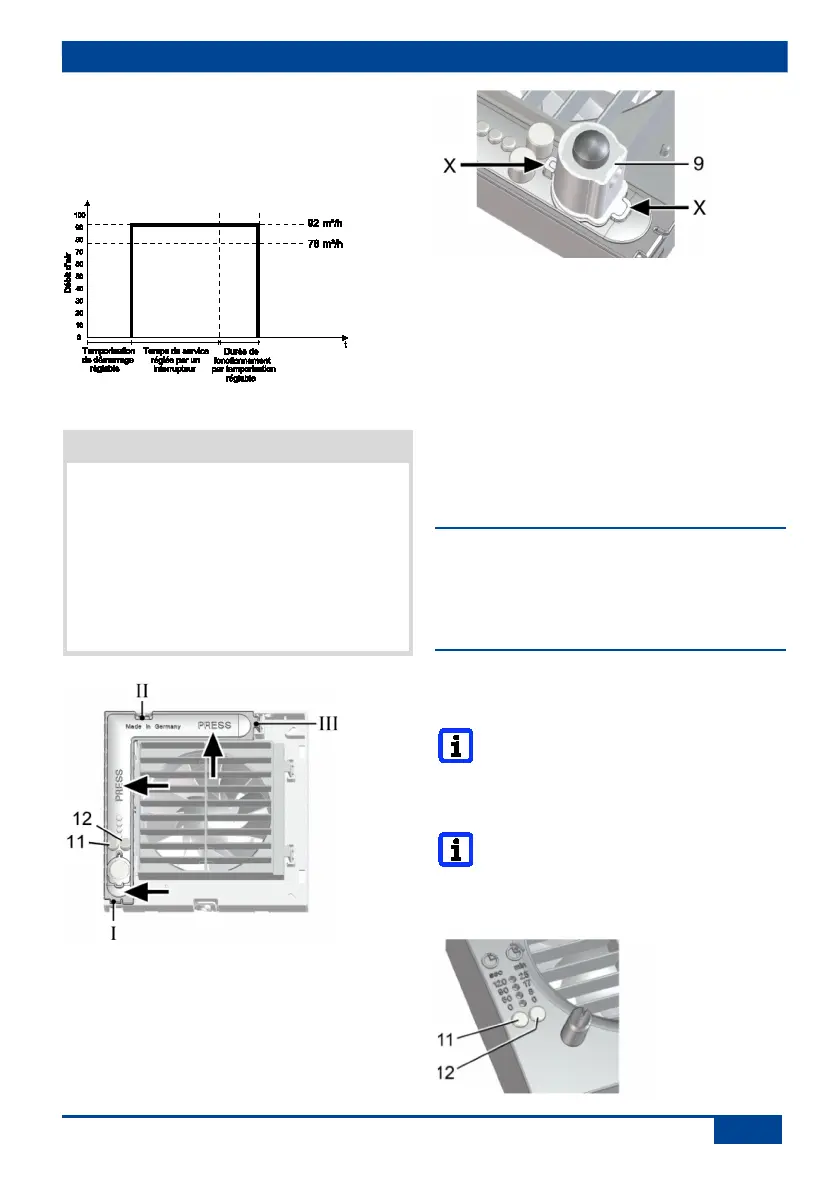

3. Enfoncer le cache de l’électronique avec
les trois tenons enfichables dans les
alésages du boîtier I, II et III, jusqu’à
enclenchement. Ce faisant, enfoncer le
cache au niveau des flèches dans le
boîtier jusqu’au blocage.
4. Pour les versions F, KF, H, KH, B et KB
enfoncer le capteur livré [9] en position
correcte ( flèche X) dans le socle de
raccordement.
5. Mettre le cache [6] en place.
6. Régler la temporisation de démarrage
et durée de fonctionnement par tem-
porisation selon les indications du
chapitre 9.5.
7. Mettre en place le cache design [7]
( page rabattable, illustration B).
9.4 Mise en service
1. Activer le fusible secteur, retirer le pan-
neau d'avertissement.
2. Effectuer un test de fonctionnement.
9.5 Temporisation de démarrage et
durée de fonctionnement par
temporisation
Lors qu’on appuie pour la première
fois sur la touche de réglage, la
valeur actuellement réglée est
affichée. Pendant le fonctionnement,
les voyants LED sont éteints.
Pour les réglages effectués en usine,
voir le tableau du chapitre 5.1.
1. Retirer le cache design [7] avec précaution
( page rabattable, illustration B).
