Лампочка індикатора
Fig.3
Зелений індикатор живлення загоряється, коли
інструмент увімкнено в розетку. Якщо лампочка
індикатора не загоряється, то шнур живлення або
контролер, можливо, несправні. Якщо індикаторна
лампа горить, але інструмент не запускається, навіть
якщо він увімкнений, то це може означати, що
зношені графітові щітки, несправний контролер,
двигун або вмикач.
Червона лампочка індикатора загоряється,
коли
графітові щітки майже зношені, щоб показати, що
інструмент потребує обслуговування. Приблизно
через 8 годин використання двигун автоматично
зупиняється.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся в тому, що він
вимкнений та відключений від мережі.
Бокова ручка (допоміжна ручка)
Fig.4
Бокову ручку можна пересувати на 360° по вертикалі
та закріпити в будь-якому необхідному положенні.
Для пересування ручки в необхідне положення слід
просто послабити затискну гайку.
Встановлення та зняття долота
Тільки для моделі HM1307C,HM1317C
Fig.5
Вставте долото в інструмент до упора таким чином,
щоб частина потилиці із проріззю була направлена
до фіксатора інструмента. Потім витягніть та
поверніть фіксатор інструмента на 180° для того, щоб
закріпити долото. Після встановлення слід
перевірити, щоб долото було надійно вставлено,
спробувавши витягнути його.
Тільки для моделі HM1307CB,HM1317CB
Fig.6
До цього
інструмента підходять долота, що мають те
не мають манжету на потилиці.
(1) Для долота із манжетою
1
2
3
4
5
010293

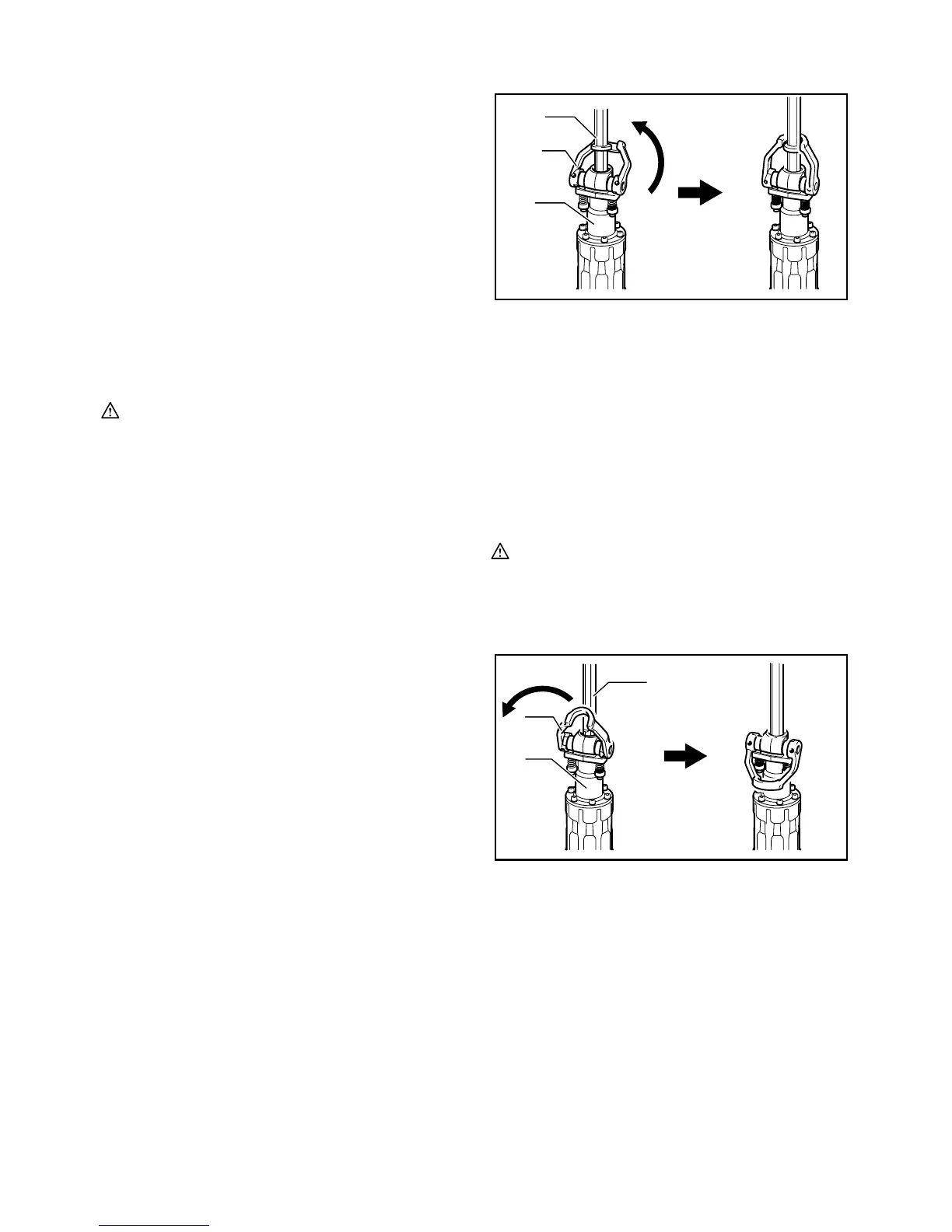

Для встановлення долота слід виконати процедуру
(1) або (2), які наведені нижче.
Поверніть фіксатор інструмента назад та злегка
униз. Встановіть долото в тримач інструмента
до упору. Для того, щоб долото надійно
утримувалось, слід повернути фіксатор в
початкове положення.
ОБЕРЕЖНО:
• Слід завжди перевіряти надійність закріплення
долота, спробувавши витягнути його з тримача
після виконання зазначеної вище процедури.
(2) Для долота без манжети
1
2
3
4
5
010294
Поверніть фіксатор інструмента вперед та
злегка униз. Вставте долото в тримач
інструмента до упора таким чином, щоб частина
потилиці із проріззю була направлена до
фіксатора інструмента. Потім пересуньте
фіксатор інструмента нижче до барабана для
того, щоб надійно закріпити долото.
1. Свердло
2. Фіксатор інструмента
3. Тримач інструмента
4. Коли свердло вставлене
5. Коли свердло зафіксоване
1. Свердло
2. Фіксатор інструмента
3. Тримач інструмента
4. Коли свердло вставлене
5. Коли свердло зафіксоване

Makita HM1317C Specifications

General

Input power	1510 W
Impact energy (max)	25 J
Vibration level (chiseling)	8.5 m/s²
Toolholder	30 mm
Impact rate	1450 bpm
Product color	Black, Blue

Weight and Dimensions

Depth	129 mm
Width	715 mm
Height	266 mm
Weight	17000 g
