16
Kontrolka
Rys.3
Zielona kontrolka zasilania zapala się w momencie
podłączenia narzędzia do zasilania. Jeżeli kontrolka nie
zapala się, uszkodzony jest przewód zasilający albo
regulator uległ awarii. Jeżeli kontrolka jest zapalona, ale
narzędzia nie można uruchomić, wówczas mamy do
czynienia z zużyciem szczotek bądź uszkodzeniem
silnika, przełącznika lub regulatora.
Czerwona kontrolka zapala się i miga, gdy szczotki są
na granicy zużycia, aby zasygnalizować, że narzędzie
należy poddać przeglądowi. Po ok. 8 godzinach
używania narzędzia silnik automatycznie wyłączy się.
MONTAŻ
UWAGA:
• Przed wykonywaniem jakichkolwiek czynności na
elektronarzędziu należy upewnić się, czy jest ono
wyłączone i nie podłączone do sieci.
Rękojeść boczna (uchwyt pomocniczy)
Rys.4
Rękojeść boczną można obrócić o 360° w osi pionowej i
zamocować w każdej wymaganej pozycji. Wystarczy
poluźnić nakrętkę zaciskową, aby móc przesunąć
rękojeść w wymaganą pozycję. Następnie należy
pewnie dokręcić nakrętkę zaciskową.
Montaż lub demontaż końcówki
Tylko w przypadku modelu HM1307C,HM1317C
Rys.5
Wsuń do oporu do uchwytu końcówkę w taki sposób,
aby nacięcie na niej było zwrócone w stronę wałka
blokady. Następnie wyciągnij wałek blokady i obróć go
o 180° , aby zablokować końcówkę. Po zainstalowaniu
należy koniecznie upewnić się, czy końcówka jest
prawidłowo zablokowana, próbując ją wyciągnąć.
Tylko w przypadku modelu HM1307CB,HM1317CB
Rys.6

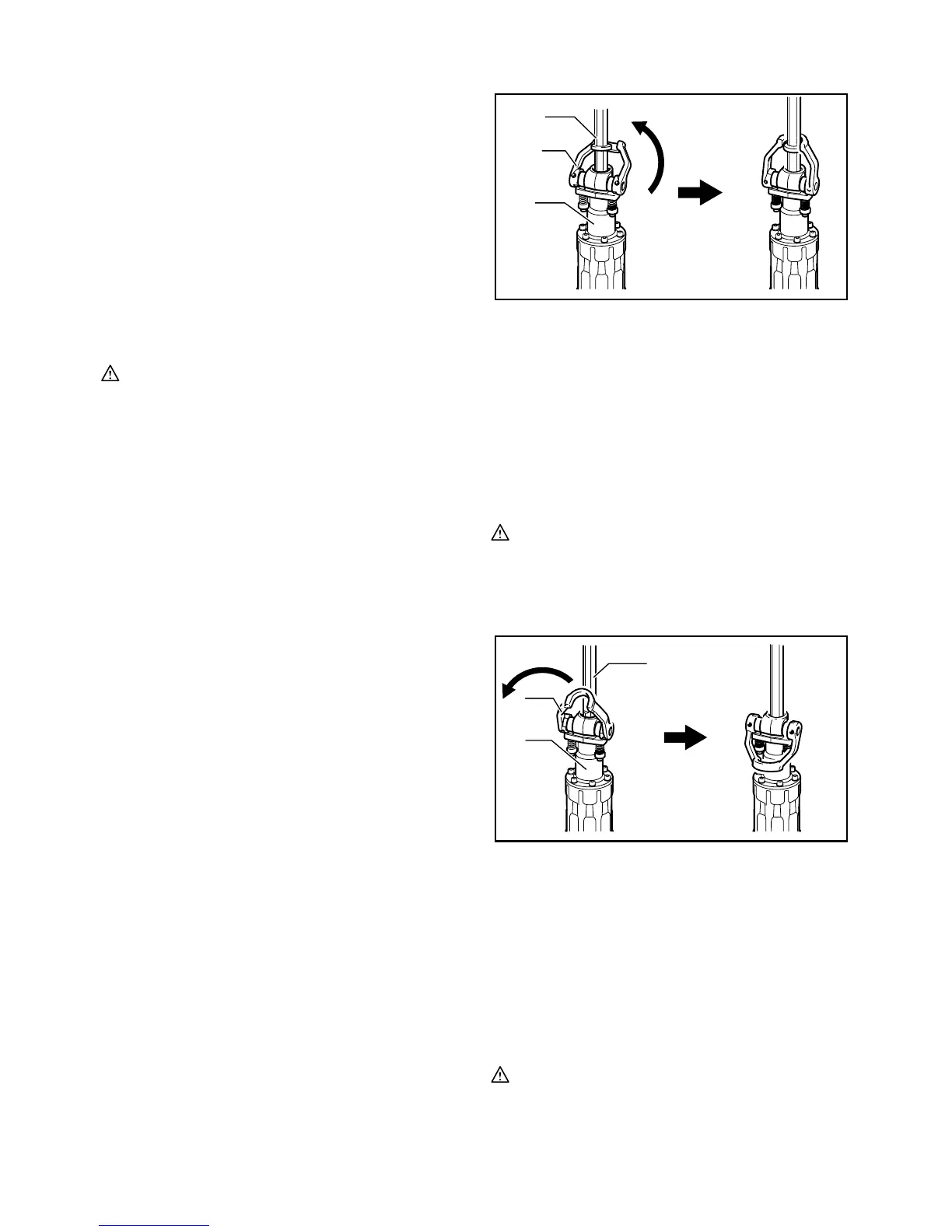

Z tym narzędziem współpracują końcówki z kołnierzem
na uchwycie i bez kołnierza.
(1) W przypadku końcówek z kołnierzem
1
2
3
4
5
010293
Aby zainstalować końcówkę, należy postępować
zgodnie z opisaną poniżej procedurą (1) lub (2).
Odchyl blokadę narzędzia w tył i lekko w dół. Wsuń
do oporu końcówkę do uchwytu narzędzia. Aby
dobrze zablokować końcówkę, przesuń blokadę z
powrotem do pierwotnego położenia.
UWAGA:
• Po zakończeniu powyższej procedury należy
upewnić się, czy końcówka jest dobrze osadzona,
próbując wyciągnąć końcówkę z uchwytu.
(2) W przypadku końcówek bez kołnierza
1
2
3
4
5
010294
Przechyl blokadę narzędzia do przodu i lekko w dół.
Wsuń do oporu do uchwytu końcówkę w taki
sposób, aby nacięcie na niej było zwrócone w
stronę wałka blokady. Następnie odchyl element
ustalający narzędzia dalej w dół w kierunku tulei,
aby zablokować końcówkę.
UWAGA:
• Po zakończeniu powyższej procedury należy
upewnić się, czy końcówka jest dobrze osadzona,
próbując wyciągnąć końcówkę z uchwytu.
1. Wiertło
2. Blokada narzędzia
3. Uchwyt narzędzia
4. Gdy końcówka jest wsadzona
5. Gdy końcówka jest zablokowana
1. Wiertło
2. Blokada narzędzia
3. Uchwyt narzędzia
4. Gdy końcówka jest wsadzona
5. Gdy końcówka jest zablokowana

Makita HM1317C Specifications

General

Input power	1510 W
Impact energy (max)	25 J
Vibration level (chiseling)	8.5 m/s²
Toolholder	30 mm
Impact rate	1450 bpm
Product color	Black, Blue

Weight and Dimensions

Depth	129 mm
Width	715 mm
Height	266 mm
Weight	17000 g
