32
Jelzőlámpa
Fig.3
A zöld BE kapcsolást jelző lámpa kigyullad, amikor a
szerszám csatlakoztatva van az áramforráshoz. Ha
jelzőlámpa nem gyullad ki, akkor a hálózati kábel vagy a
vezérlő meghibásodhatott. A jelzőlámpa világít, de a
szerszám mégsem indul be, még ha be is van kapcsolva,
akkor a szénkefék elhasználódhattak vagy a vezérlő, a
motor vagy a KI/BE kapcsoló meghibásodhatott.
A piros szerviz jelzőlámpa akkor gyullad fel, hogy a
szénkefék majdnem teljesen elhasználódtak, és a
szerszámot szervizelni kell. Kb. 8 óra használat után a
motor automatikusan kikapcsolódik.
ÖSSZESZERELÉS
VIGYÁZAT:
• Mindig bizonyosodjon meg a szerszám kikapcsolt
és a hálózathoz nem csatlakoztatott állapotáról
mielőtt bármilyen munkálatot végezne rajta.
Oldalsó fogantyú (kisegítő fogantyú)
Fig.4
Az oldalsó fogantyú függőlegesen 360°-ban elforgatható
és bármilyen helyzetben rögzíthető. Csak lazítsa meg a
szorítóanyát az oldalsó fogantyú elforgatásához a kívánt
állásba. Ezután húzza meg a szorítóanyát.
A vésőszerszám berakása vagy eltávolítása
Csak a HM1307C, HM1317C típusok
Fig.5
A szár bevágott részével a szerszámvisszatartó elem
felé néző vésőszerszámot tolja be a
vésőszerszámtartóba amennyire csak lehet. Ezután
húzza ki és fordítsa el a szerszámvisszatartó elemet
180°-ban a vésőszerszám rögzítéséhez. A behelyezés
után mindig ellenőrizze, hogy a vésőszerszám biztosan
a helyén van úgy, hogy megpróbálja azt kihúzni.
Csak a HM1307CB, HM1317CB típusok
Fig.6

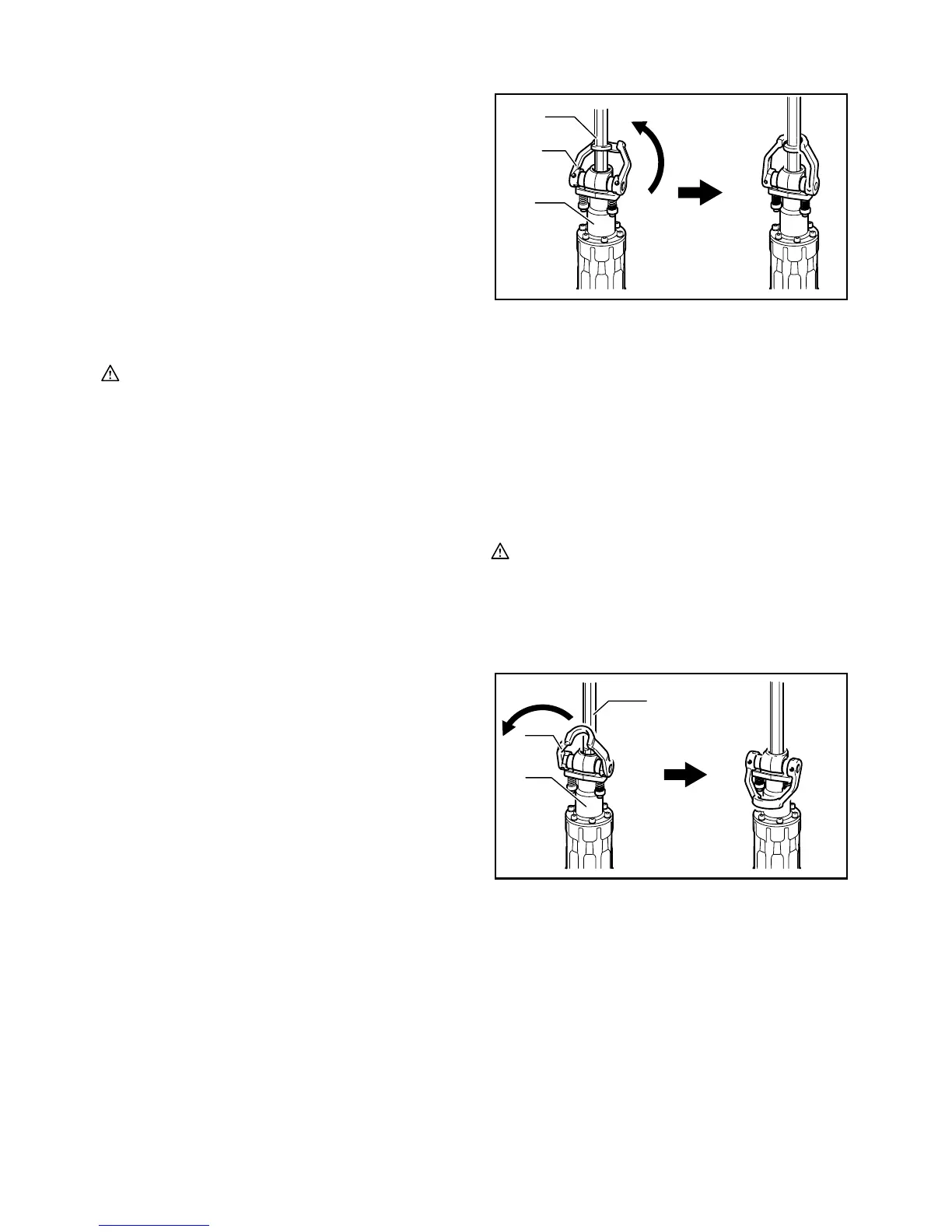

A gépbe a szárukon vállas és váll nélküli
vésőszerszámok is beszerelhetők.
(1) Vállas vésőszerszámok
1
2
3
4
5
010293
A vésőszerszám behelyezéséhez kövesse a
következőkben leírt (1) vagy (2) eljárást.
Fordítsa a szerszámvisszatartó elemet visszafelé
és kissé lefelé. Tolja be a vésőszerszámot a
tartóba amennyire lehetséges. A vésőszerszám
rögzítéséhez, fordítsa vissza a
szerszámvisszatartó elemet az eredeti helyzetébe.
VIGYÁZAT:
• Mindig ellenőrizze, hogy a a vésőszerszám
gondosan rögzítve van úgy, megpróbálja kihúzni a
vésőszerszámot a tartóból a fenti művelet
befejezése után.
(2) Váll nélküli vésőszerszámok
1
2
3
4
5
010294
Fordítsa a szerszámvisszatartó elemet előrefelé és
kissé lefelé. A bevágott részével a
szerszámvisszatartó elem tengelye felé néző
vésőszerszámot tolja be a tartóba amennyire csak
lehet. Ezután fordítsa a szerszámvisszatartó
elemet tovább lefelé, az orsónyak irányába, hogy
rögzítse a vésőszerszámot.
1. Betét
2. Szerszámvisszatartó elem
3. Szerszámtartó
4. Amikor a vésőszerszám be van helyezve
5. Amikor a vésőszerszám be van fogva
1. Betét
2. Szerszámvisszatartó elem
3. Szerszámtartó
4. Amikor a vésőszerszám be van helyezve
5. Amikor a vésőszerszám be van fogva

Makita HM1317C Specifications

General

Input power	1510 W
Impact energy (max)	25 J
Vibration level (chiseling)	8.5 m/s²
Toolholder	30 mm
Impact rate	1450 bpm
Product color	Black, Blue

Weight and Dimensions

Depth	129 mm
Width	715 mm
Height	266 mm
Weight	17000 g
