37
porucha môže byť v sieťovom kábli alebo ovládači. Ak
sa indikátor rozsvieti, ale nástroj sa nespustí ani po
zapnutí, buď sú opotrebované uhlíkové kefky alebo je
porucha v ovládači, motore či spínači ON/OFF.
Keď indikátor bliká červenou farbou, uhlíkové kefky sú
takmer zodraté a nástroj potrebuje servisný zásah.
Približne po 8 hodinách používania sa motor
automaticky vypne.
MONTÁŽ
POZOR:
• Než začnete na nástroji robiť akékoľvek práce,
vždy sa predtým presvedčte, že je vypnutý a
vytiahnutý zo zásuvky.
Bočná rukoväť (pomocná rukoväť)
Fig.4
Prídavnú rukoväť možno nastaviť v ľubovoľnej polohe v
rozsahu 360° vertikálne. Jednoducho uvoľnite maticu
svorky a nastavte rukoväť do požadovanej polohy.
Potom svorku pevne utiahnite.
Montáž alebo demontáž vrtáka
Len pre model HM1307C,HM1317C
Fig.5
Keď drážkovaná časť drieku vrtáka smeruje k
zachycovaču nástroja, vsuňte vrták do držiaka nástroja
až na doraz. Potom vytiahnite a otočte zachycovač
nástroja o 180°, čím sa vrták zaistí. Po vsunutí vždy
potiahnutím za vrták skontrolujte, či je správne zaistený.
Len pre model HM1307CB,HM1317CB
Fig.6
Na tento nástroj možno nasadiť vrtáky s prstencom aj
bez prstenca na drieku.

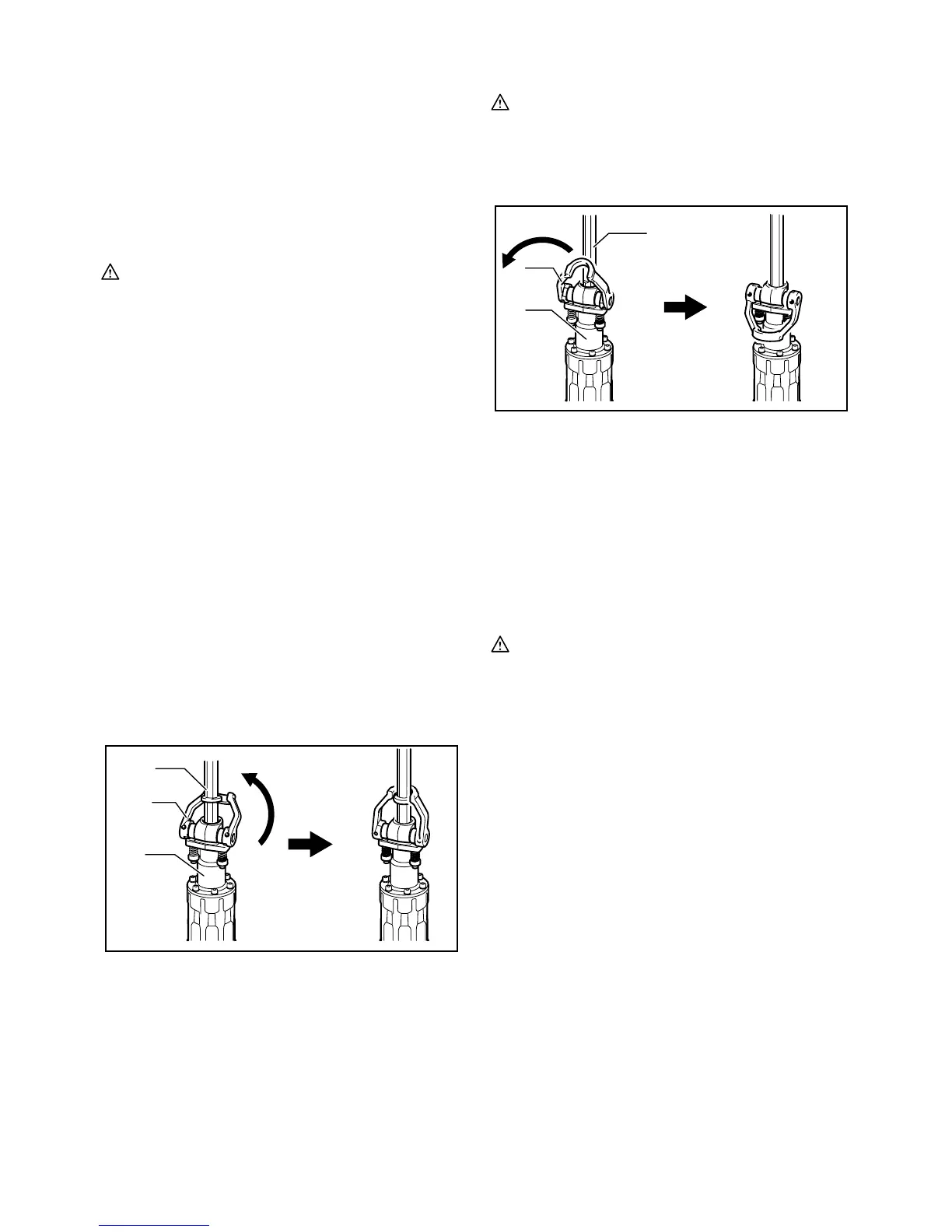

(1) Pre vrtáky s prstencom
1
2
3
4
5
010293
Vrták namontujete podľa postupu (1) alebo (2)
popísaných nižšie.
Preklopte zachycovač nástroja dozadu a trochu
nadol. Vsuňte vrták do držiaka nástroja až na
doraz. Vrták bezpečne utiahnete, keď vrátite
zachycovač nástroja do svojej pôvodnej polohy.
POZOR:
• Vždy zaistite, aby bol vrták bezpečne zachytený -
po dokončení horeuvedeného postupu skúste
vrták vytiahnuť z držiaka nástroja.
(2) Pre vrtáky bez prstenca
1
2
3
4
5
010294
Preklopte zachycovač nástroja dopredu a trochu
nadol. Keď drážkovaná časť vrtáka smeruje k
hriadeľu zachycovaču nástroja, vsuňte vrták do
držiaka nástroja až na doraz. Potom sklopte
zachycovač nástroja ďalej smerom nadol k valcu,
čím sa vrták bezpečne zachytí.
POZOR:
• Vždy zaistite, aby bol vrták bezpečne zachytený -
po dokončení horeuvedeného postupu skúste
vrták vytiahnuť z držiaka nástroja.
• Vrták bez prstenca sa nedá zachytiť metódou
zobrazenou na obr. (1).
Ostrie odstránite opačným postupom ako pri montáži.
PRÁCA
Sekanie / Osekávanie / Zbíjanie
Fig.7
Vždy používajte bočnú rukoväť (pomocnú rukoväť) a
nástroj pri práci držte pevne za bočnú rukoväť aj rukoväť
so spínačom. Zapnite náradie a trochu naň tlačte tak,
aby nástroj neovládane neposkakoval. Príliš veľký
prítlak nezvyšuje účinnosť.
1. Vrták
2. Zachycovač nástroja
3. Držiak nástroja
4. Keď je vrták vložený
5. Keď je vrták zadržaný
1. Vrták
2. Zachycovač nástroja
3. Držiak nástroja
4. Keď je vrták vložený
5. Keď je vrták zadržaný

Makita HM1317C Specifications

General

Input power	1510 W
Impact energy (max)	25 J
Vibration level (chiseling)	8.5 m/s²
Toolholder	30 mm
Impact rate	1450 bpm
Product color	Black, Blue

Weight and Dimensions

Depth	129 mm
Width	715 mm
Height	266 mm
Weight	17000 g
