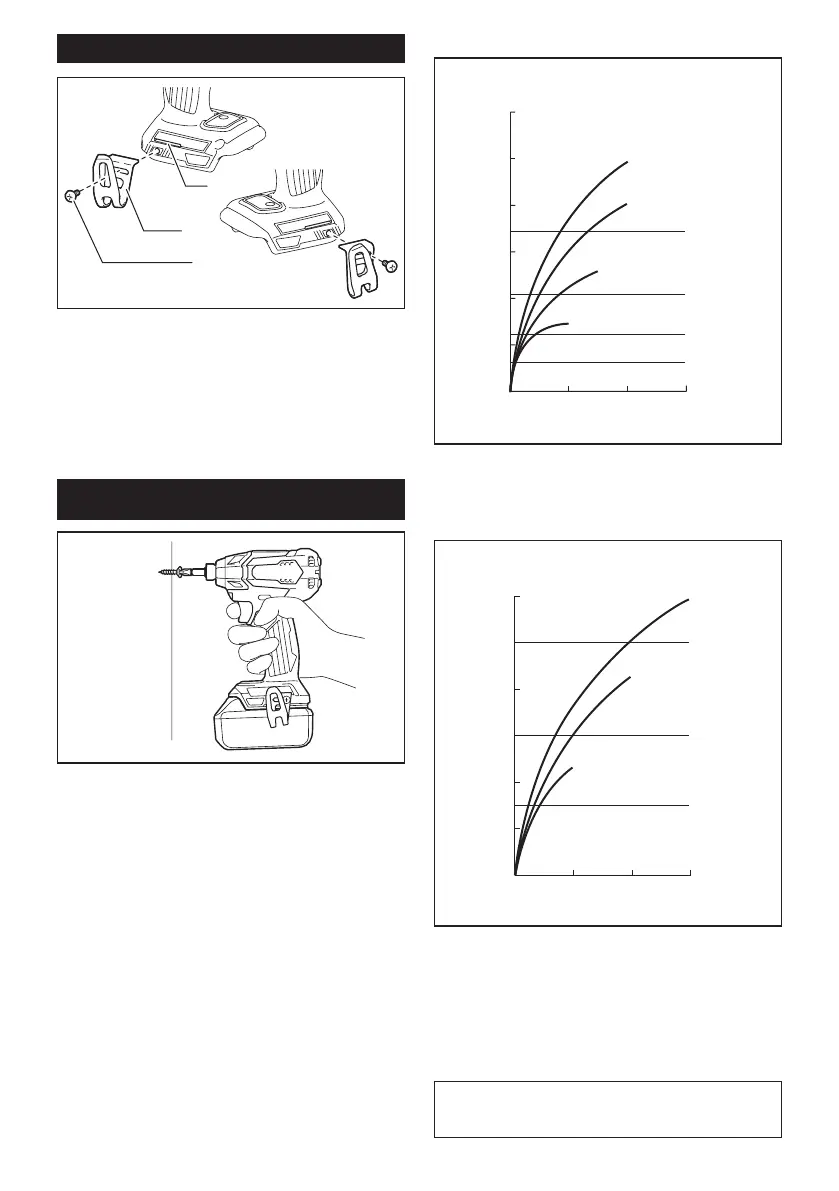

Instalación del gancho
3
2
1
► 1. Ranura 2. Gancho 3. Tornillo
El gancho resulta útil para colgar temporalmente la
herramienta. Se puede instalar en cualquiera de los
lados de la herramienta. Para instalar el gancho, insér-
telo en una ranura de la carcasa de la herramienta de
cualquiera de los lados y después sujételo con un torni-
llo. Para quitarlo, aoje el tornillo y después sáquelo.
OPERACIÓN
La torsión de apriete adecuada podrá variar depen-
diendo del tipo o tamaño del tornillo/perno, el material
de la pieza de trabajo a apretar, etc. La relación entre
la torsión de apriete y el tiempo de apriete se muestra
en las guras.
Perno estándar
N•m
(ft•lbs)
2
1
2.01.0 3.00
100
N•m
(72
ft•lbs
)
120
N•m
(87
ft•lbs
)
80
N•m
(58
ft•lbs
)
60
N•m
(43
ft•lbs
)
40
N•m
(29
ft•lbs
)
20
N•m
(14
ft•lbs
)
12 mm
(1/2")
14 mm
(9/16")
10 mm
(3/8")
12 mm
(1/2")
14 mm
(9/16")
10 mm
(3/8")
8 mm
(5/16")
8 mm
(5/16")
3
1. Tiempo de apriete (segundos) 2. Torsión de apriete
3. Torsión de apriete apropiada correspondiente al
diámetro de cada perno
Perno de alta resistencia
32
1
2.01.00 3.0
10 mm
(3/8")
12 mm
(1/2")
12 mm
(1/2")
8 mm
(5/16")
8 mm
(5/16")
10 mm
(3/8")
N•m
(ft•lbs)
100
N•m
(72
ft•lbs
)
120
N•m
(87
ft•lbs
)
80
N•m
(58
ft•lbs
)
60
N•m
(43
ft•lbs
)
40
N•m
(29
ft•lbs
)
20
N•m
(14
ft•lbs
)
1. Tiempo de apriete (segundos) 2. Torsión de apriete
3. Torsión de apriete apropiada correspondiente al
diámetro de cada perno
Sujete la herramienta rmemente y coloque la punta de
destornillador en la cabeza del tornillo. Aplique presión
frontal a la herramienta de manera que la broca no
se deslice del tornillo y encienda la herramienta para
comenzar la operación.
AVISO: Si está utilizando una batería de repuesto
para continuar la operación, deje de usar la herra-
mienta por lo menos 15 min.
