Instructions de montage et de chargement – MPG115MD Stax Pro2
TM
R
4
5

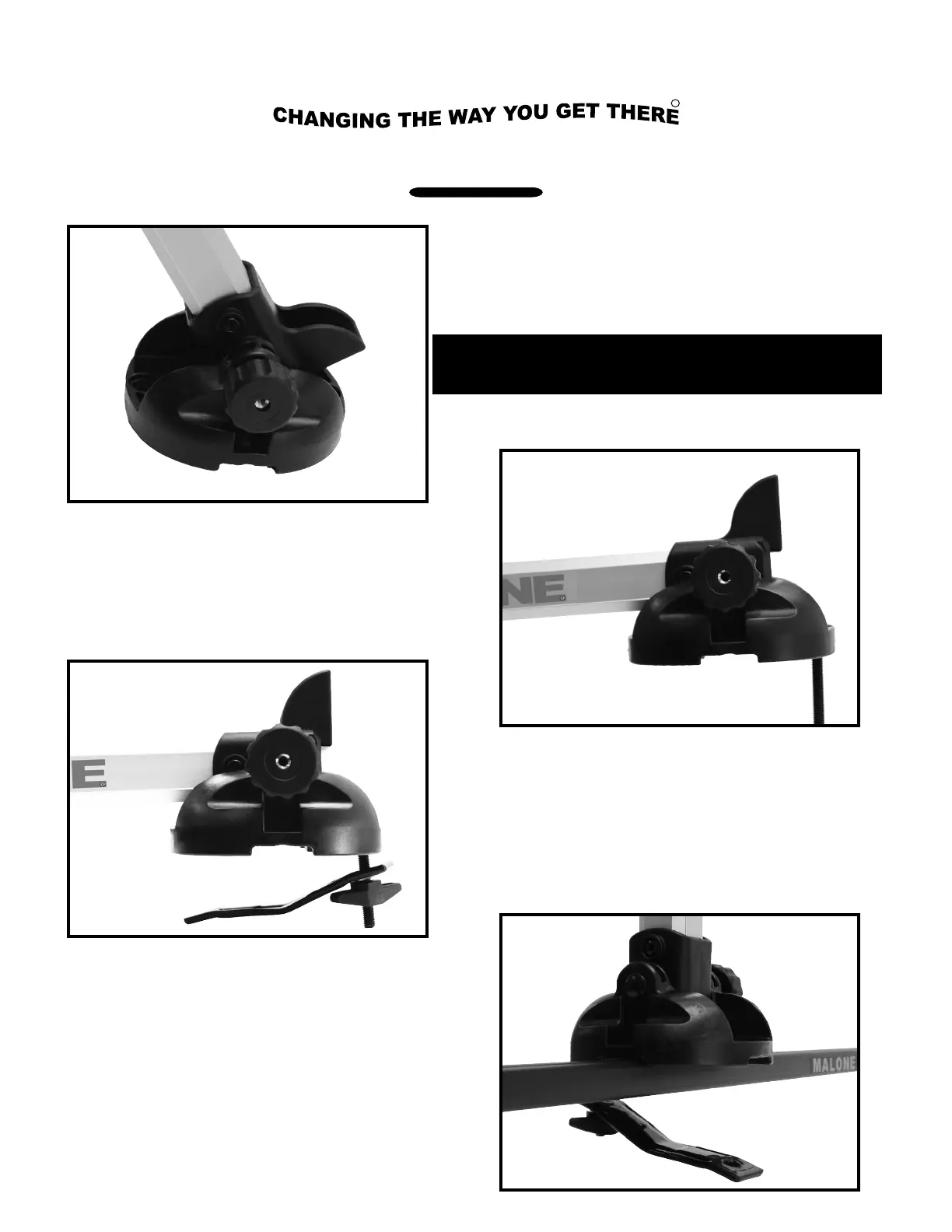

Desserrer la roulette de serrage et placer
le support en position rabattue. Insérer un
boulon de fixation dans le trou hexagonal
sur le côté avant. Voir image 5.
Installer une roulette noire de serrage au
bout du boulon qui dépasse. Voir image 4.
Étape 2. Installation des supports aux barres
transversales.
Insérer un boulon de fixation dans un des trous
de l’adaptateur Jawz et visser un bouton de
serrage en T sans le serrer. Voir image 6.
7
6
Mettre le support en position verticale.
Poser le support sur la barre transversale
avant, en plaçant le côté ovale du support
vers l’avant du véhicule. Faire glisser
l’adaptateur Jawz sous la barre
transversale de la manière indiquée. Voir
l’image 7.
4
5
6
7
Soulevez le support dans le montant
poste. Placer le support sur la barre trans-
versale avant de sorte qu’il se replie vers
l’arrière du véhicule. Faites pivoter le Jawz
sous la barre transversale, comme indiqué.
Voir l’image 7
