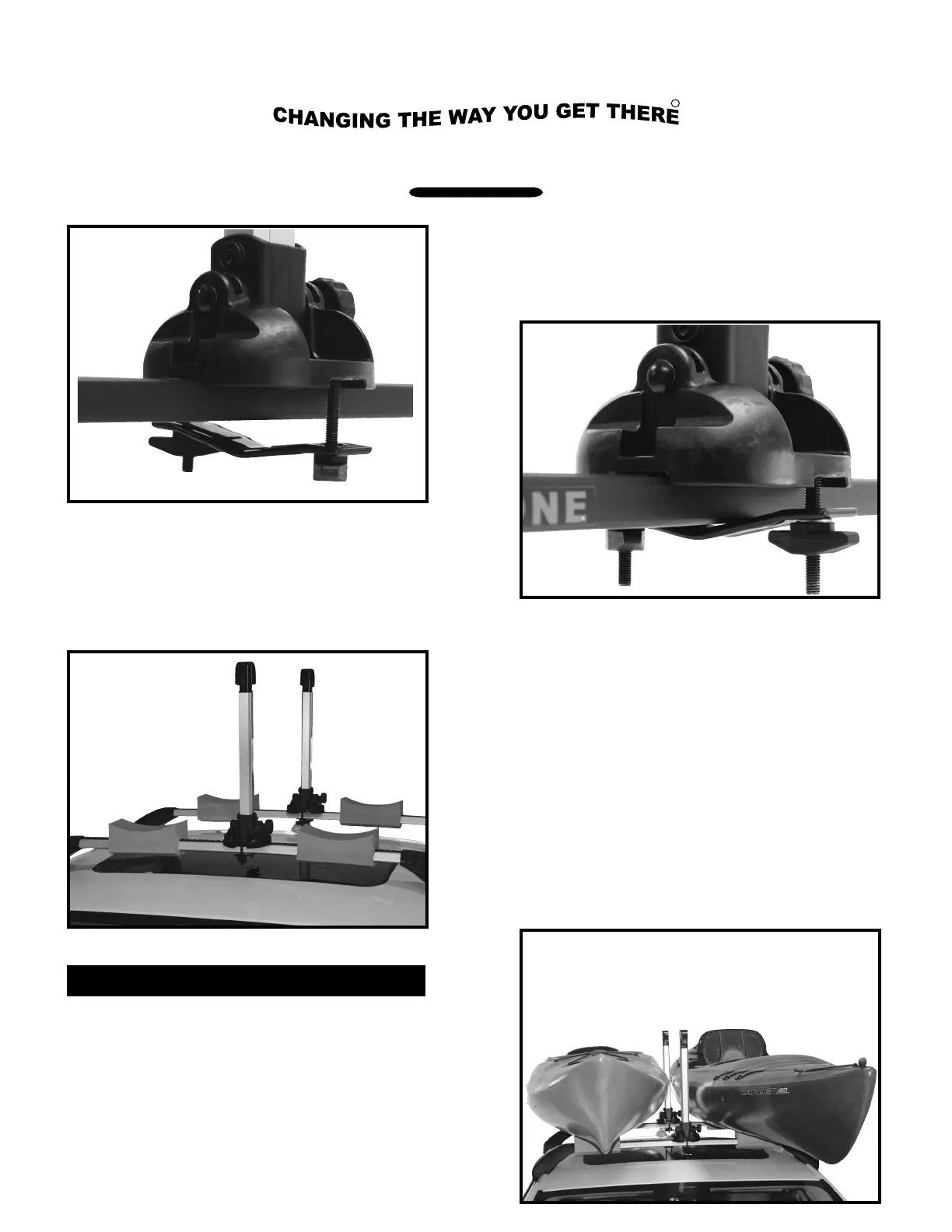

Visser un bouton en T et serrer modérément
jusqu’à ce que le support soit bien fixé à la
barre. Répéter l’opération pour le deuxième
support sur la barre arrière. Voir image 9.
Insérer un boulon de fixation dans le trou
hexagonal arrière et dans le trou de
l’adaptateur Jawz. Voir image 8.
Étape 3 : Chargement des kayaks
Faire passer l’extrémité libre d’une sangle
de fixation de 3,65 m dans l’une des
ouvertures au haut du support. Tirer
jusqu’à obtenir deux bouts d’égale longueur.
Répéter l’opération pour le deuxième
support. Voir image 11.
11
9
Instructions de montage et de chargement – MPG115MD Stax Pro2
TM
Mettre les supports en position verticale et
vérifier s’ils sont bien alignés. Serrer les boutons
en T jusqu’à ce que les supports soient fixés
solidement aux barres transversales. Mettre les
blocs de mousse sur les barres transversales à
côté des supports. Voir image 10.
Note : Pour le transport d’un seul kayak, il faut
installer les supports de manière à ce que la
distance entre eux et les montants de fixation
de la barre transversale soit identique à la
largeur du kayak.
8
9
Placer le(s) kayak(s), le dessous vers le bas, sur
les barres transversales et les coussinets. Voir
image 11.
10
11
