Mammuth PT20L095 - Afstellen Van Het Ontgrendelingsmechanisme

7
ankerbout (58) door de gleuf van de bediening van het ventiel, de stelmoer (59) (2, afb.3)
verankert zich. Controleer de ketting erop dat deze licht gespannen staat.
Stap 7: Verwijder het slot van de pomp
Afstellen van het ontgrendelingsmechanisme
Het handvat van deze palletwagen is voorzien van een bedieningshendel. Deze kunt u op drie
standen zetten:
Hendel naar boven = verlagen van de vorken. Omlaag – positie.
Hendel in de neutrale stand (midden) = verplaatsen van de palletwagen. Rijd – positie.
Hendel in de onderste stand = heffen van de last. Omhoog – positie.
Indien de palletwagen op één van deze standen niet of anders functioneert, dient de palletwagen te
worden afgesteld.
Punt 1: Als de vorken zich verheffen tijdens het pompen in de RIJD stand; Draai de stelmoer (59)
rechtsom op de stelbout (58) totdat de vorken zich niet meer verheffen tijdens het pompen.
Punt 2: Als de vorken dalen tijdens het pompen in de RIJD stand; Draai dan de moer (59) tegen de
klok in tot dat de vorken niet meer omlaag gaan.
Punt 3: Als de vorken niet dalen wanneer hij wel in de OMLAAG stand staat; Draai de moer (59)
rechtsom tot dat het verhogen van de hendel (51) de positie van de vorken verlaagt. Controleer dan
de rijstand volgens punt 1 en 2 om zeker te zijn dat de moer zich in de juiste positie bevindt.

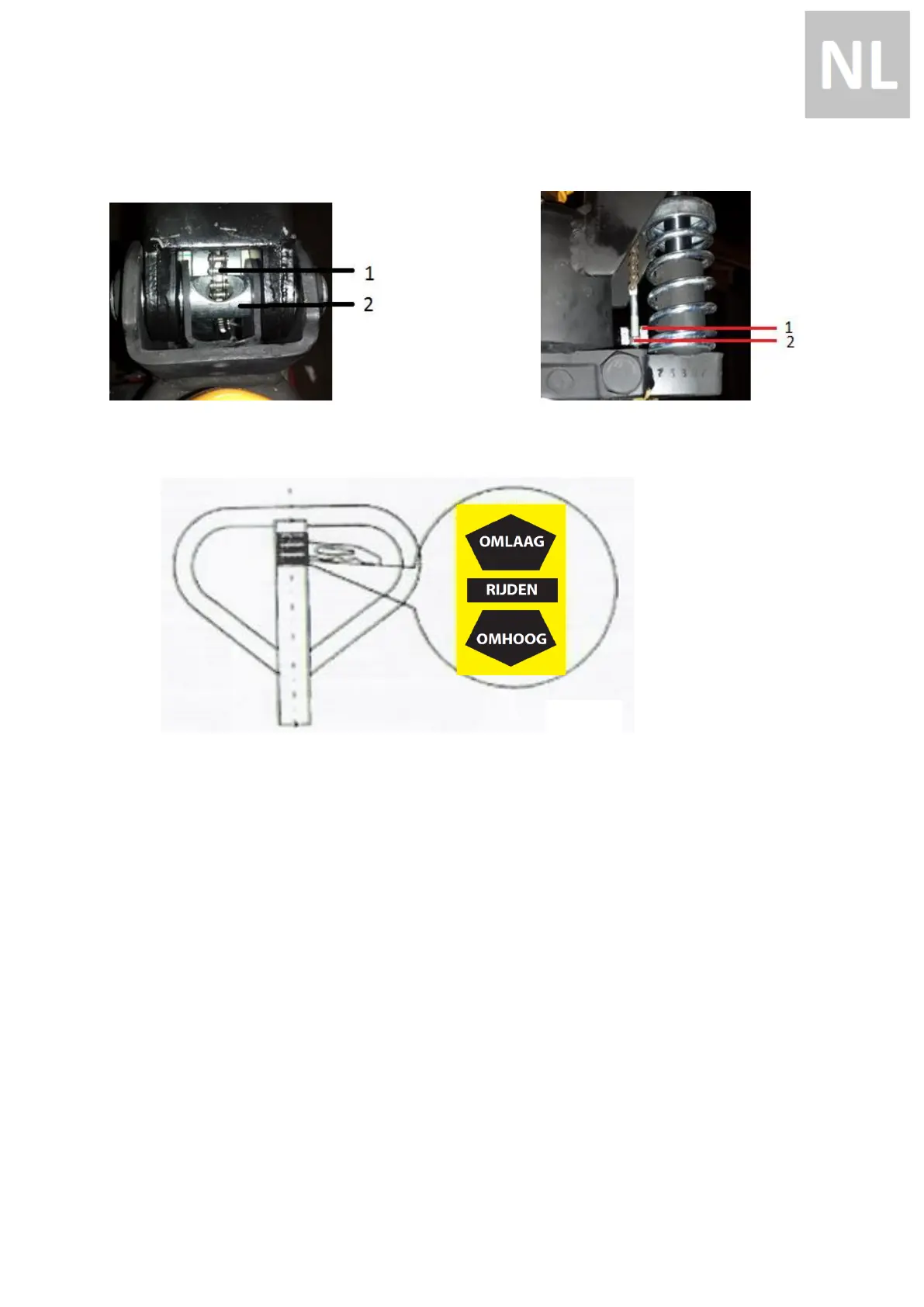

Fig. 2
Fig. 3
Fig. 4
