Manitou MRT-X 3255 PLUS PRIVILEGE - Page 106

2-56
IT
EN
648870 IT-EN-ES (04/05/2015)

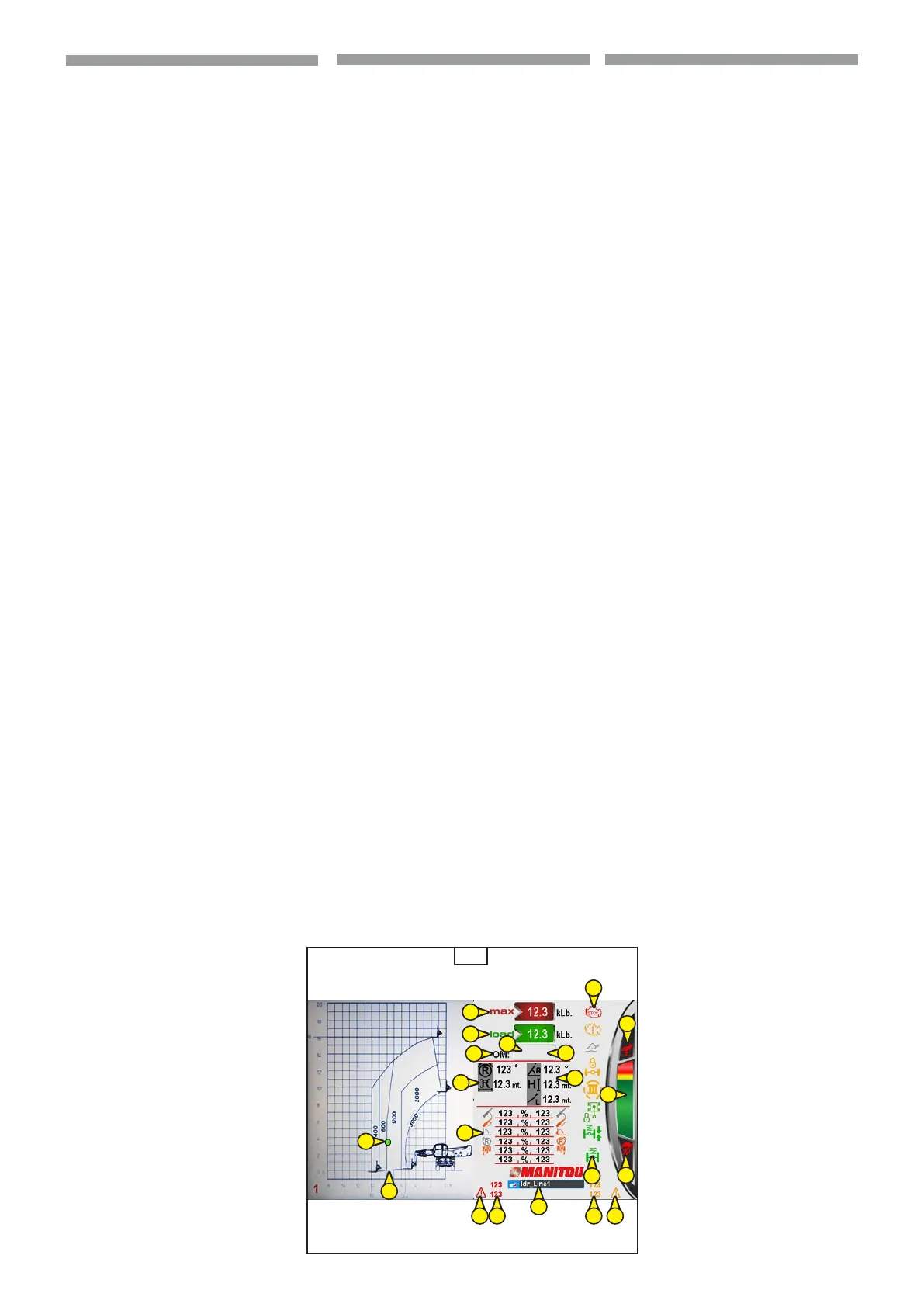

F2  WORKING PAGE
1. Load conditions
The colored bar indicate the percen-
tage of the load lifted referred to the
operative condition of the machine:
• Green reference (1a,
4.6): safety
area.
• Yellow reference (1b,
4.6): alarm
area, load lifted 90% more than per-
mitted load (external warning sound
active) .
• Red reference (1c,
4.6): Block area,
load lifted 100% more than permi-
tted load (external warning sound
active).
2. Messages area and conrm of accessory
(2,
4.6)
3. Machine alarm code: in normal operating
conditions are displayed (3,
4.6)
4. Machine warning code: in normal
operating conditions are displayed
(4,
4.6)
5. Reading main operating data
• Height o the ground (H)
(reading in “Meters

”, with a decimal)
(5,4.6)
• Boom angle (A)
(reading in “Degrees

”, with a deci-
mal) (5,
4.6)
• Boom length (L) (reading in “Meters

”, with a decimal) (5,4.6)
• Operating radius (R)
Measurement of the distance from
the fth wheel centre to the projec-
tion of the point of applicaton of the
load.(reading in “Meters

”, with a
decimal) (5,4.6).
• Weight of load lifted (LOAD)
(reading in “Tons

”, with a decimal)
(6,4.6).
• Maximum permitted load (MAX)
in the current conguration of the
machine (7,
4.6) (reading in “Tons

”, with a decimal).
• Turret angle R
(reading in “Degrees

”) (5,4.6).

: metric unit [length unit (m) and weight
unit (ton)] or imperial unit [length unit (ft)
and weight unit (kLb)]
7.1
1
9
7
9
39
4.6
4
2
9
1
6
7
9
5
9
5
2EM
8
8.2
8.1
F2  PAGINA DI LAVORO
1. Condizioni di carico
La barra colorata indica la percen-
tuale di carico sollevata con riferi-
mento alle condizioni di lavoro della
macchina:
• Riferimento verde (1a,
4.6): zona
sicura.
• Riferimento giallo (1b,
4.6): zona di
allarme, carico sollevato superiore al
90% del carico ammesso (avvisatore
acustico esterno attivo).
• Riferimento rosso (1c,
4.6): zona di
blocco, carico sollevato superiore al
100% del carico ammesso (avvisatore
acustico esterno attivo).
2. Area messaggi e conferma dell'accessorio
(2,
4.6)
3. Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(3,
4.6)
4. Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(4,
4.6)
5. Lettura dei dati principali di lavoro
• Altezza dal suolo (H)
(lettura in "Metri

", con un decimale)
(5,4.6)
• Angolo braccio(A)
(lettura in "Gradi

", con un decimale)
(5,4.6)
• Lunghezza braccio (L)
(lettura in "Metri

", con un decimale)
(5,4.6)
• Raggio di lavoro (R)
Misurazione della distanza dal centro
ralla alla proiezione del punto di
applicazione del carico (lettura in
"Metri

", con un decimale) (5,4.6).
• Peso del carico sollevato (LOAD)
(lettura in "Tonnellate

", con un
decimale) (6,4.6).
• Carico massimo ammesso (MAX)
nella congurazione attuale della
macchina (7,
4.6) (lettura in "Ton-
nellate

", con un decimale).
• Angolo torretta (R)
(lettura in "Gradi

") (5,4.6).

: unità metriche [unità di lunghezza (m) e
unità di peso (t)] o unità imperiali [unità di
lunghezza (ft) unità di peso (kLb)]
F2  PÁGINA DE TRABAJO
1. Condiciones de carga
La barra de color indica el porcen-
taje de carga elevada en relación
con las condiciones de trabajo de la
máquina:
• Referencia verde (1a,
4.6): zona
segura.
• Referencia amarilla (1b,
4.6): zona
de alarma, carga elevada superior al
90% de la carga admitida (avisador
acústico externo activado).
• Referencia roja (1c,
4.6): zona de
bloqueo, carga elevada superior al
100% de la carga admitida (avisador
acústico externo activado).
2. Área mensajes y conrmación del
accesorio (2,
4.6)
3. Código alarma máquina: en las
condiciones normales de trabajo se
visualizan (3,
4.6)
4. Código alarma máquina: en las
condiciones normales de trabajo se
visualizan (4,
4.6)
5. Lectura de los principales datos de
trabajo
• Altura del suelo (H)
(lectura en “Metros

”, con un deci-
mal) (5,4.6)
• Ángulo brazo (A)
(lectura en “Grados

”, con un deci-
mal) (5,4.6)
• Longitud brazo (L)
(lectura en “Metros

”, con un deci-
mal) (5,4.6)
• Radio de trabajo (R)
Medición de la distancia del centro
de la quinta rueda a la proyección del
punto de aplicación de la carga (lec-
tura en “Metros

”, con un decimal)
(5,4.6).
• Peso de la carga elevada (LOAD)
(lectura en “Toneladas

”, con un
decimal) (6,4.6).
• Carga máxima admitida (MÁX) en la
conguración actual de la máquina
(7,
4.6) (lectura en “Toneladas

”,
con un decimal).
• Ángulo torre (R)
(lectura en “Grados

”) (5,4.6).

: unidades métricas [unidad de longitud
(m) y unidad de peso (t)] o unidades im-
periales [unidad de longitud (ft) unidad de
peso (kLb)]
ES
