Manitou MRT-X 3255 PLUS PRIVILEGE - Page 108

2-58
IT
EN
648870 IT-EN-ES (04/05/2015)

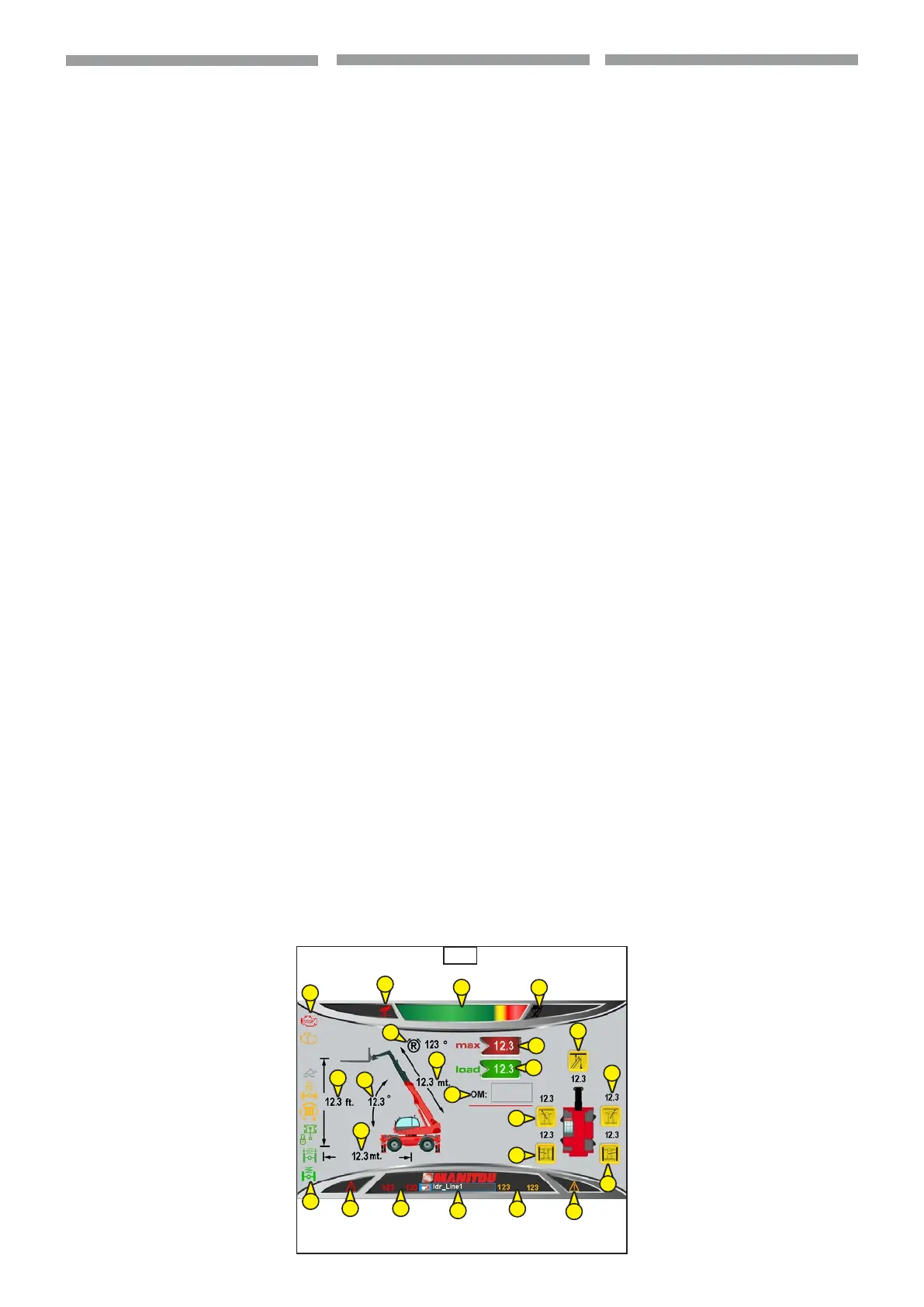

F3  GEOMETRIC LIMITS PAGE
1. Geometric limits
Ranges from 1 to 5 indicate the
programmed limit value.
With the icon switched on, the limit
is exceeded and the movements are
blocked.
Indication appears when the limiter
is programmed:
• Height limitation (1,
4.7)
• Limitation to the RH (2,
4.7)
• Limitation to the LH (3,
4.7)
• Limitation clockwise direction of
rotation (4,
4.7)
• Limitation anticlockwise direction
of rotation (5,
4.7)
Setting the work area limit
- Stop the machine movements.
- Display page “F3 - GEOMETRIC LIMITS
PAGE”.
- The operator must position the machi-
ne, turret and telescopic boom in the
working position and restrict a limited
area of action.
- Now program each work area limit by
using the keypad, rotating the knob to
select the area limit and press the knob
button to conrm and set the choice.
p
Make sure the display shows the
selected limit values. If no value
is displayed (for example. “0.0”)
it means the limits are not set, or
are disenabled.
- To RESET one or more work area limits,
keep the knob corresponding to the
work limit pressed for a few seconds.
p
For reasons of safety, even with
the work area limit programs
activated, check the machine di-
mensions during the work pha-
ses (
4.7).
2. Reading main operating data.
Current values (6,
4.7)
3. Working conguration (12,
4.7)Mes-
sages area and conrm of accessory
(11,
4.7)
4. Machine alarm code: in normal operating
conditions are displayed (9,
4.7)
7
7
11
9
4.7
7
10
1
12
2
2EM
6
7
7
7
3
6
6
6
6
6
6
5
4
8
F3  PAGINA LIMITI GEOMETRICI
1. Limiti geometrici
Intervalli da 1 a 5 indicano il valore
limite programmato.
Quando l'icona è accesa, il limite è
stato superato e i movimenti vengo-
no bloccati.
L'indicazione compare quando il
limitatore è programmato:
• Limitazione dell'altezza (1,
4.7)
• Limitazione al lato destro (2,
4.7)
• Limitazione al lato sinistro (3,
4.7)
• Limitazione al senso di rotazione
orario (4,
4.7)
• Limitazione al senso di rotazione
antiorario (5,
4.7)
Impostazione del limite dell'area di lavoro
- Arrestare i movimenti della macchina.
- Visualizzare la pagina "F3 - PAGINA LIMI-
TI GEOMETRICI".
- L'operatore deve posizionare la mac-
china, la torretta e il braccio telescopi-
co nella posizione di lavoro e limitare
l'area di azione.
- Programmare quindi il limite per ogni aera
di lavoro utilizzando il tastierino, ruotando
la manopola per selezionare il limite de-
ll'area di lavoro e premendo la manopola
per confermare e impostare la scelta.
p
Assicurarsi che il display mostri i
valori limite selezionati. L'assenza
di valori visualizzati (per esempio
"0,0") signica che i limiti non sono
impostati o sono disattivati.
- Per RIPRISTINARE uno o più limiti per
le aree di lavoro, tenere premuta la ma-
nopola in corrispondenza del limite di
lavoro per alcuni secondi.
p
Per ragioni di sicurezza, anche con
le programmazioni dei limiti delle
aree di lavoro attivate, controllare
le dimensioni della macchina du-
rante le fasi di lavoro(
4.7).
2. Lettura dei dati principali di lavoro.
Valori attuali (6,
4.7)
3. Congurazione di lavoro (12,
4.7)Area
messaggi e conferma dell'accessorio
(11,
4.7)
4. Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(9,
4.7)
F3  PÁGINA LÍMITES GEOMÉTRICOS
1. Límites geométricos
Intervalos de 1 a 5 indican el valor
límite programado.
Cuando el icono está encendido, el
límite ha sido superado y los movi-
mientos son bloqueados.
La indicación se visualiza cuando el
limitador está programado:
• Limitación de la altura (1,
4.7)
• Limitación al lado derecho (2,
4.7)
• Limitación al lado izquierdo (3,
4.7)
• Limitación al sentido de rotación en el
sentido de las agujas del reloj (4,4.7)
• Limitación al sentido de rotación en
el sentido contrario a las agujas del
reloj (5,4.7)
Conguración del límite del área de tra-
bajo
- Parar los movimientos de la máquina.
- Visualizar la página “F3 - PÁGINA LÍMI-
TES GEOMÉTRICOS”.
- El operador debe posicionar la máquina,
la torre y el brazo telescópico en la posi-
ción de trabajo y limitar el área de acción.
- Luego programar el límite para cada
área de trabajo utilizando el teclado, gi-
rando el pomo para seleccionar el límite
del área de trabajo y pulsando el pomo
para conrmar y congurar la selección.
p
Asegurarse de que la pantalla
muestre los valores límite selec
-
cionados. La ausencia de valores
visualizados (por ejemplo “0,0”)
signica que los límites no están
establecidos o están desactivados.
- Para RESTAURAR uno o varios límites
para las áreas de trabajo, mantener pul-
sado el pomo a la altura del límite de tra-
bajo durante algunos segundos.
p
Por motivos de seguridad, tam-
bién con las programaciones de
los límites de las áreas de trabajo
activadas, controlar las dimen-
siones de la máquina durante las
fases de trabajo(
4.7).
2. Lectura de los principales datos de
trabajo.
Valores actuales (6,
4.7)
3. Conguración de trabajo (12,
4.7)
Área mensajes y conrmación del
accesorio (11,
4.7)
4. Código alarma máquina: en las
condiciones normales de trabajo se
visualizan (9,
4.7)
ES
