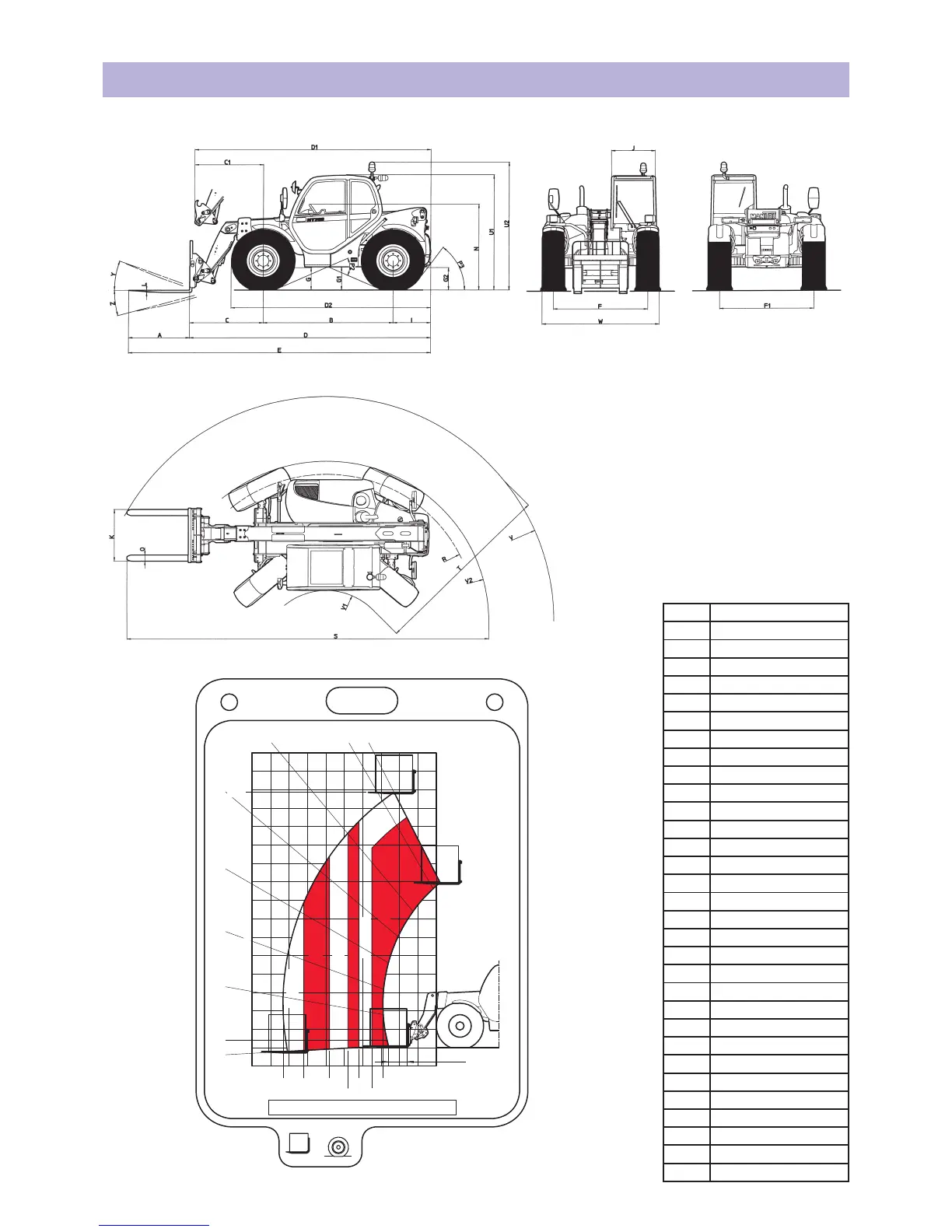

DIMENSIONS AND LOAD CHART MT 732 Série C-E2
2,40 1,75
54321
0m
8
7
6
5
4
3
2
1
0m
6,90
4,16 3,60 2,10 1,45
2,90
1250kg
1500kg
2000kg
2500kg
3200kg
2800kg
0.5m
SUIVANT NORME EN 1459 annexe B.
N°241089
MT732
-3°
0°
10°
20°
30°
40°
50° 60° 63°
A 1200 mm
B 2560 mm
C 1444 mm
C1 1537 mm
D 4767 mm
D1 4860 mm
D2 3908 mm
E 5967 mm
F 1846 mm
F1 1846 mm
G 455 mm
G1 440 mm
G2 440 mm
I 763 mm
J 865 mm
K 1040 mm
L 45 mm
N 1690 mm
O 125 mm
P2 47,5 °
P3 53 °
R 3460 mm
S 7591 mm
T 3555 mm
U1 2300 mm
U2 2550 mm
V 4805 mm
V1 1250 mm
V2 3668 mm
W 2261 mm
Y 11,9 °
Z 113,8 °
2 - 10
