Manitou PRIVILEGE E3 - Page 45

Attacco (tipo B) del cestello Aerial Jib 2
sull’attacco rapido (T.S.) per lavori sotto il
piano di appoggio del veicolo.

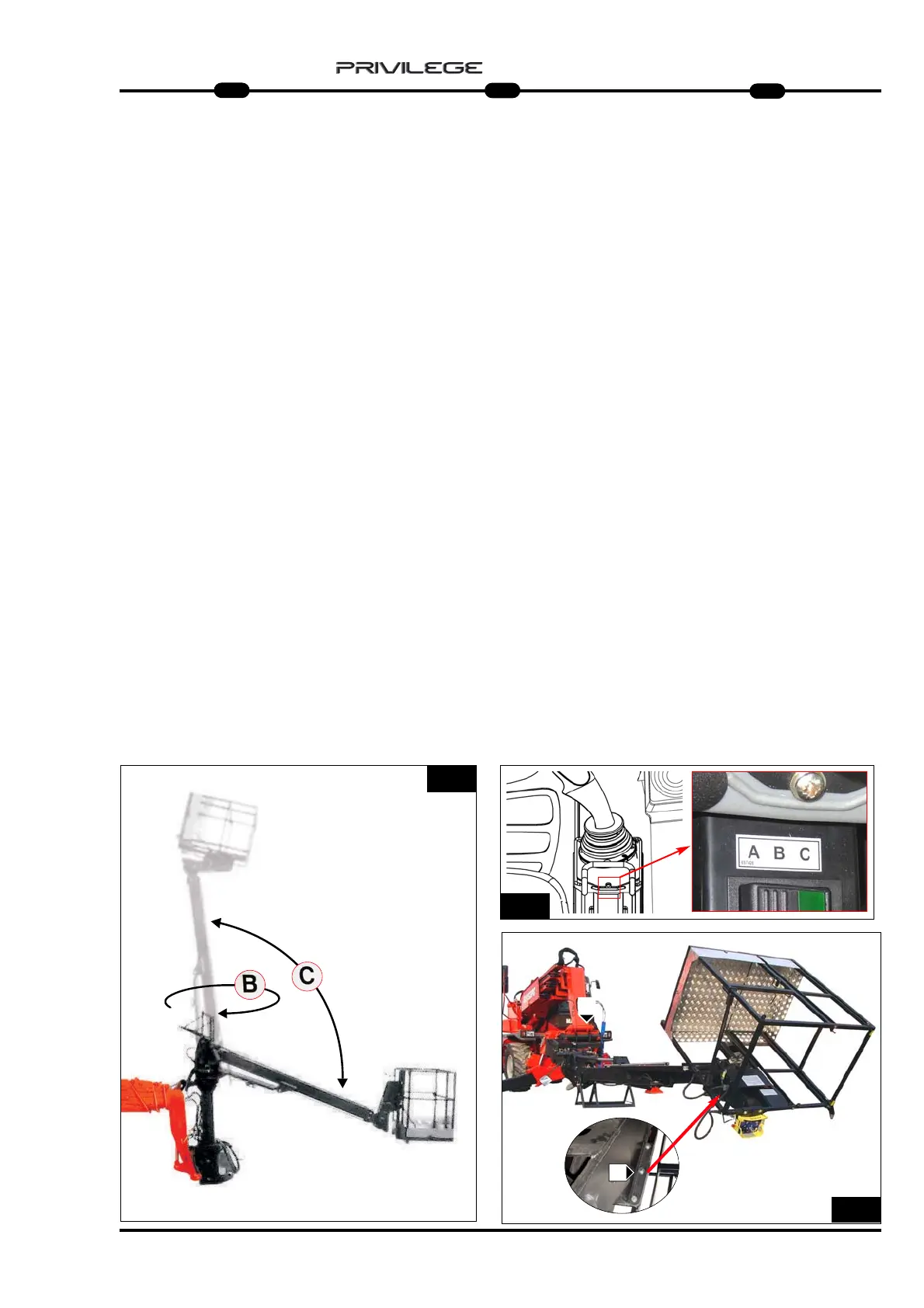

- Posizionare il carrello su di una
superficie orizzontale, col cestello
davanti alla macchina (Fig. 54).
- Rovesciare e stendere al suolo il braccio
del cestello ( Fig. 56) operando come
segue:
- Premere il selettore optional “C” ( Fig. 55)
per verticalizzare il braccio cestello (Fig. 54).
- Premere il selettore optional “B” ( Fig. 55)
per fare la rotazione del cestello (180° in
senso orario).(Fig. 54)
- Sfilare per circa metà lunghezza gli
sfili.
- Brandeggiare per coricare il braccio
cestello davanti al carrello (rif. S Fig. 56).
- Svitare le 6 viti di fissaggio del cestello
(rif. R Fig. 56).
54
56
S
R
IT
1
29
MRT 1850 - 2150 - 2540
55
Coupling (type B) of Aerial Jib 2 basket
on quick-release coupling (T.S.) for
operating under the vehicle’s surface.
- Position the truck on a horizontal
surface, with the basket in front of the
machine (Fig. 54).
- Tip the basket boom ( Fig. 56) and extend it
on theground using the procedure described
below:
- Push the optional selector “C” ( Fig. 55) to
verticalize the basket boom ( Fig. 54)
- Push the optional selector “B” ( Fig. 55) to
rotate the basket (180° clockwise).(Fig. 54)
- Extract the boom sections by about half
the length.
- Slew the basket boom to to lay it in front
of the truck (ref. S Fig. 56) .
- Unscrew the six fixing screws of the
basket (ref. R Fig. 56).
Anschluss (Typ B) des Arbeitskorbs Jib 2
an der Schnellkupplung (T.S.) für Arbeiten
unterhalb und oberhalb der Standfläche
des Fahrzeugs.
- Den Stapler auf eine horizontale
Fläche stellen, wobei der Arbeitskorb
sich vor der Maschine befindet (Abb. 54).
- Den Ausleger des Arbeitskorbs umkippen
(Abb. 56) und auf den Boden legen. Dazu
wie folgt vorgehen:
- Den optionalen Wahlschalter "C" (Abb. 55)
drücken,um den Arm der Arbeitsbühne
vertikal zu stellen (Abb. 54).
- Den optionalen Wahlschalter "B" (Abb. 55)
drücken,um die Rotation der Arbeitsbühne
(180° im Uhrzeigersinn) auszuführen.
(Abb. 54)
- Die Teleskopelemente circa auf die halbe
Länge ausfahren.
- Schwenken, um den Ausleger des
Arbeitskorbs vor dem Stapler abzusetzen
(Bez. S Abb. 56).
- Die 6 Befestigungsschrauben des
Arbeitskorbs (Bez. R Abb. 56)
losschrauben.
EN
DE
