Manitou PRIVILEGE E3 - Page 46

30
IT
1
MRT 1850 - 2150 - 2540

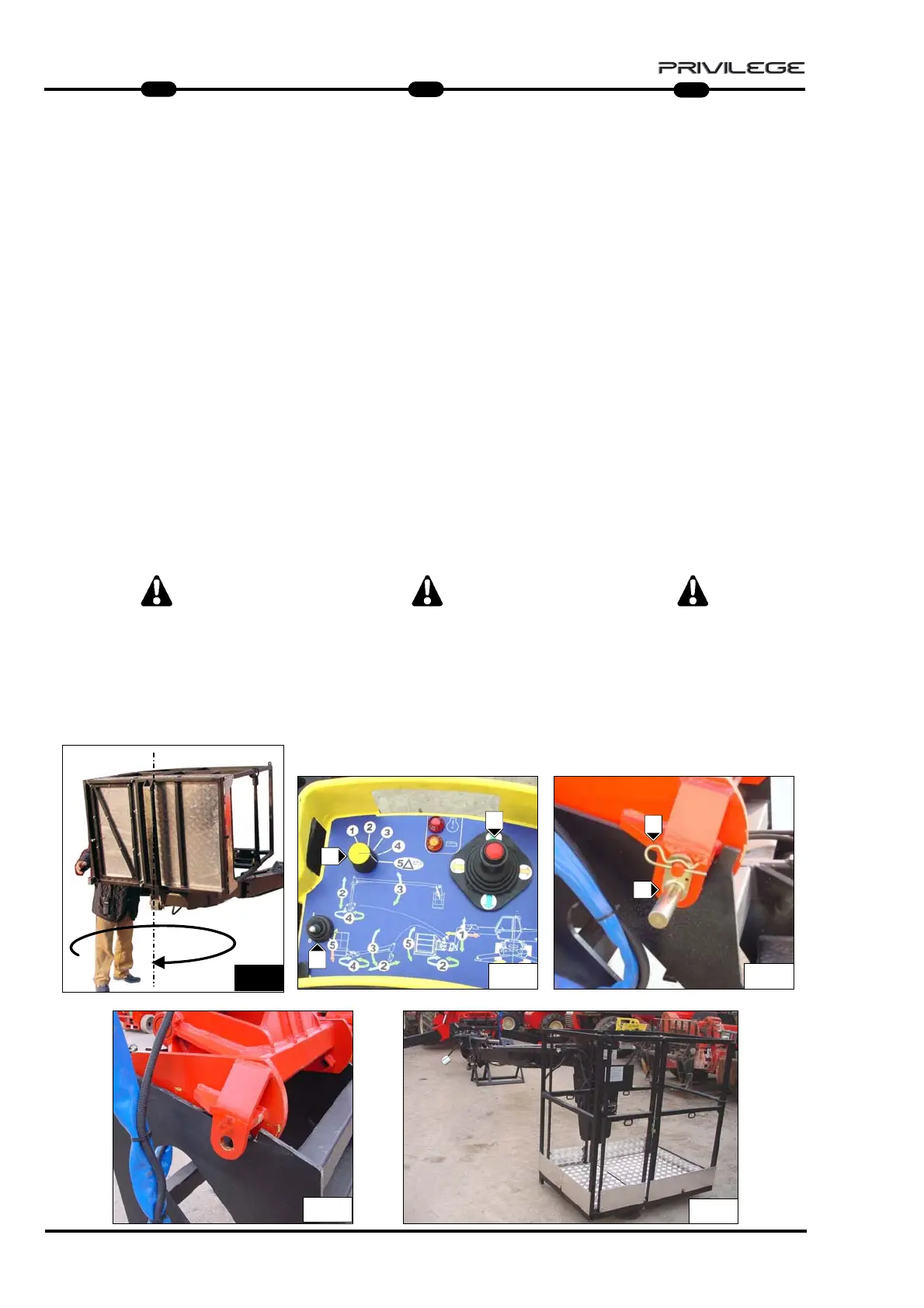

- Ruotare di 180° il cestello a mano
(Fig. 57).
- Riavvitare le 6 viti di fissaggio del
cestello (rif. R Fig. 56).
- Livellare il cestello orizzontalmente al
suolo, manovrando dalla pulsantiera :
- ruotare la manopola in posizione “5 “
(rif. Z Fig. 58).
- attivare il consenso manovre cestello in
“1” (rif. T Fig. 58).
- Comandare i movimenti di livellamento
con il joystick (rif. V Fig. 58).
- Togliere la copiglia e sfilare il perno
blocco braccio cestello all’attacco rapido
(rif. S Fig. 59).
- Brandeggiare completamente in avanti
(Fig. 60).
- Rientrare lo sfilo al massimo di 20 cm
circa.
- Sollevare il braccio telescopico
appoggiarndo il cestello al suolo
(Fig. 61).
PRESTARE ATTENZIONE CHE IL CAVAL-
LETTO E LA BASE DELLA NAVICELLA
SIANO A CONTATTO CON UN SUOLO
CONSISTENTE E PIANEGGIANTE
ONDE EVITARE POSSIBILI ROVESCIA-
MENTI DELLA STRUTTURA E POSSIBI-
LI DANNI A PERSONE E COSE.
57
55
55
99
99
66
66
00
00
66
66
11
11
55
55
88
88
T
S
S
Z
V
EN
DE
- Rotate the basket by hand through 180°
(Fig. 57).
- Screw the six basket fixing screws back
on (ref. R Fig. 56).
- Level basket horizontaly to the ground,
operating from the push-button panel:
- turn the lever in position “5 “ (ref. Z
Fig. 58).
- activate the basket movements consent in
“1” (ref. T Fig. 58).
- control the leveling movements with the
joystick (ref. V Fig. 58).
- Extract the basket present microswitch
pad (ref. S Fig. 59).
- Slew the boom completely forwards (Fig. 60).
- Retract the boom section by a maximum
of about 20 cm.
- Raise the telescopic boom resting the
basket on the ground (Fig. 61).
TAKE CARE TO ENSURE THAT THE GAN-
TRY AND THE BASE OF THE CAR ARE
CONSTANTLY IN CONTACT WITH LEVEL
GROUND TO AVOID POSSIBLE TILTING
OF THE STRUCTURE AND BEING A
SOURCE OF RISK TO PERSONS OR
CAUSING DAMAGE TO OBJECTS.
- Den Arbeitskorb von Hand um 180°
drehen (Abb. 57).
- Die 6 Befestigungsschrauben des
Arbeitskorbs wieder anziehen (Bez. R Abb. 56).
- Die Arbeitsbühne horizontal zum Boden
nivellieren,und zwar auf der
Druckknopfschalttafel durch Drehen des
Schalters in Position "5 " (Bez. Z Abb. 58).
- Die Freigabe für die Manöver der
Arbeitsbühne in "1" betätigen (Bez. T
Abb. 58).
- Die Bewegungsabläufe zum Nivellieren
mit demVierwegschalter (Bez. V Abb. 58)
ansteuern.
- Den Sicherungssplint entfernen und den
Sperrbolzen des Arbeitskorbauslegers an
der Schnellkupplung herausziehen
(Bez. S Abb. 59).
- Ganz nach vorn schwenken (Abb. 60).
- Das Teleskopelement maximal um 20 cm
einfahren.
- Den Teleskopausleger heben,
indem man der Arbeitskorb am
Boden abstellt (Abb. 61).
DARAUF ACHTEN, DASS DER BOCK UND
DIE BASIS DES PERSONENARBEIT-
SKORBS GUT UND EBEN AUF DEM
BODEN STEHEN, UM ZU VERMEIDEN,
DASS DIE STRUKTUR UMKIPPT UND
SACH- UND PERSONENSCHÄDEN
VERURSACHT.
