Instructions d’installation Section 2
54
Part Number 000007345 2/14
Machine à glaçons Chaleur de rejet
Les machines à glaçons, tout comme tout autre
équipement de réfrigération, rejettent la chaleur par le
condenseur. Il est utile de connaître la quantité de chaleur
rejetée par la machine à glaçons lors du dimensionnement
du matériel de conditionnement d’air où sont installées les
machines à glaçons autonomes refroidies à l’air.
Cette information est également nécessaire pour évaluer
les avantages d’utiliser des condenseurs refroidis à l’eau ou
à distance afin de réduire les charges de conditionnement
d’air. La quantité de chaleur ajoutée à un environnement
climatisé par une machine à glaçons utilisant un
condenseur refroidi à l’eau ou à distance est négligeable.
Connaître la quantité de chaleur rejetée est également
important lors du dimensionnement d’une tour de
refroidissement pour un condenseur refroidi à l’eau. Utiliser
le chiffre de crête pour dimensionner la tour de
refroidissement.
Retrait du bouchon de vidange et mise à
niveau du bac de stockage de glaçons
1. Retirer le bouchon fileté du raccord de vidange.
2. Visser les pattes de nivellement sur le dessous du bac.
3. Visser le pied de chaque patte aussi loin que possible.
4. Déplacer le bac dans sa position définitive.
5. Niveler le bac pour s’assurer que la porte du bac se
ferme bien hermétique
ment. Utiliser un niveau sur le
dessus du bac. Tourner la base de chaque pied pour
niveler le bac, le cas échéant.
6.
Inspecter le joint de bac avant l’inst
allation de la
machine à glaçons. (Les bacs Manitowoc s
o
nt livrés
avec un joint en plastique à alvéoles fermés
inst
allé le
long de la surface supérieure du bac.)
7. Retirer tous les p
anneaux de la machine à glaçons
avant de la soulever et
de l’instal
ler sur le bac. Retirer
les deux p
anneaux avant, le couvercle supérieur
, les
p
anneaux gauche et droit.

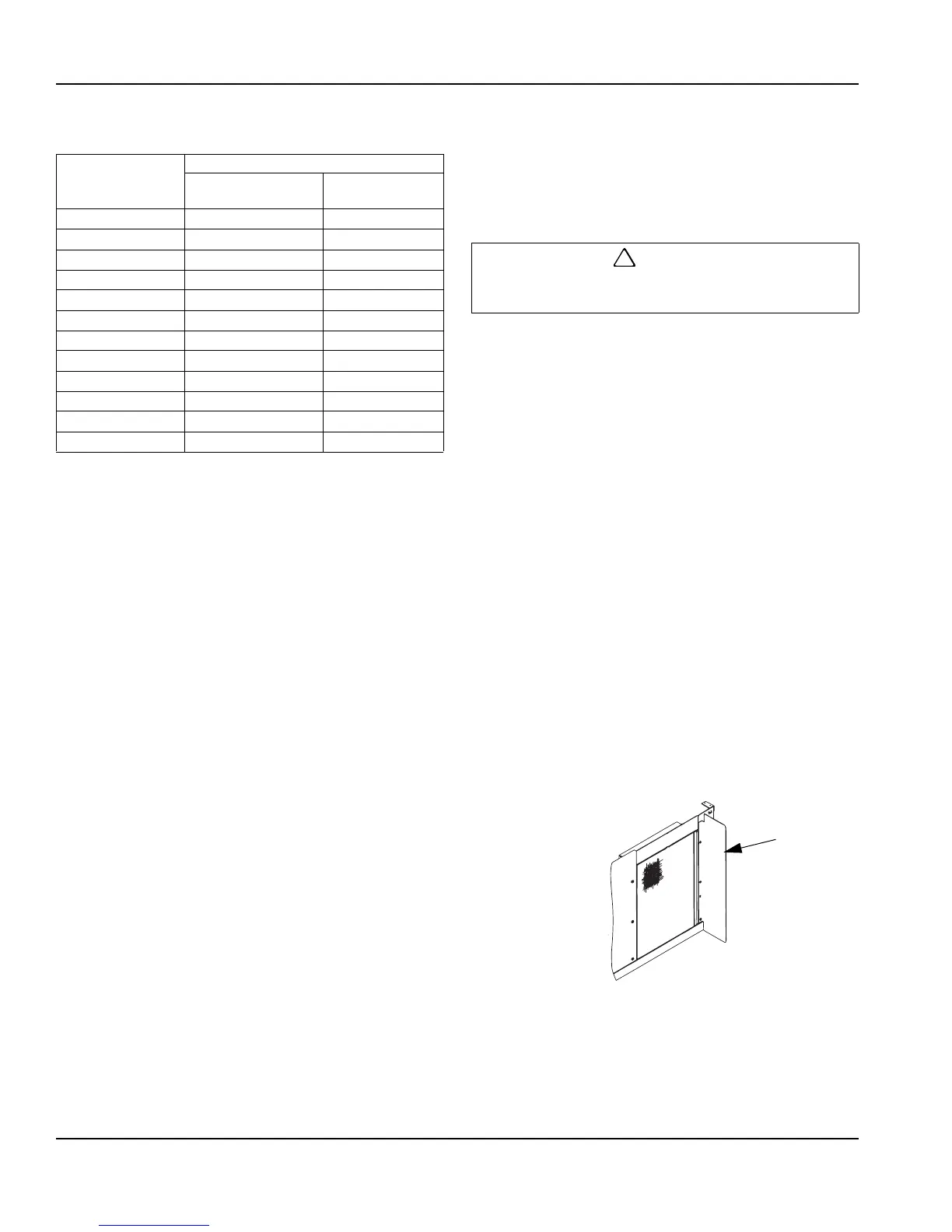

Chicane d’air
Autonome refroidi à l’air uniquement
La chicane refroidie à l’air empêche l’air du condenseur de
recirculer. Installation :
1. Desserrer les vis du panneau arrière à proximité
du
condenseur
.
2. Aligner les rainures de bou
tonnière de la chicane d’air
avec les trous de vis et glisser la chicane vers le bas
pour v
errouiller en place.
Séries
Machine à
glaçons
Chaleur de rejet
B.T.U./Heure
Conditionnement
d’air
Étant donné que le rejet de chaleur varie en fonction du cycle de
fabrication de glaçons, le chiffre indiqué n’est qu’une moyenne.
*Données préliminaires, Sujet à changement
Crête
I0300 4600 5450
I0320 3300 4500
I0450 5400 6300
I0500 6100 6900
I0520 5400 6300
I0600 9000 13900
I0850/I0900 13000 16000
I1000 16250 18600
I1100 16250 18600
I1200 20700 24500
I1400 23500 27000
I1800 30000 35000
Les pattes doivent être bien serrées pour les empêcher
de se courber.
