Section 2 Instructions d’installation
Part Number 040002909 11/13 35
Dimensionnement/Raccordements des conduites d’alimentation en eau et d’évacuation

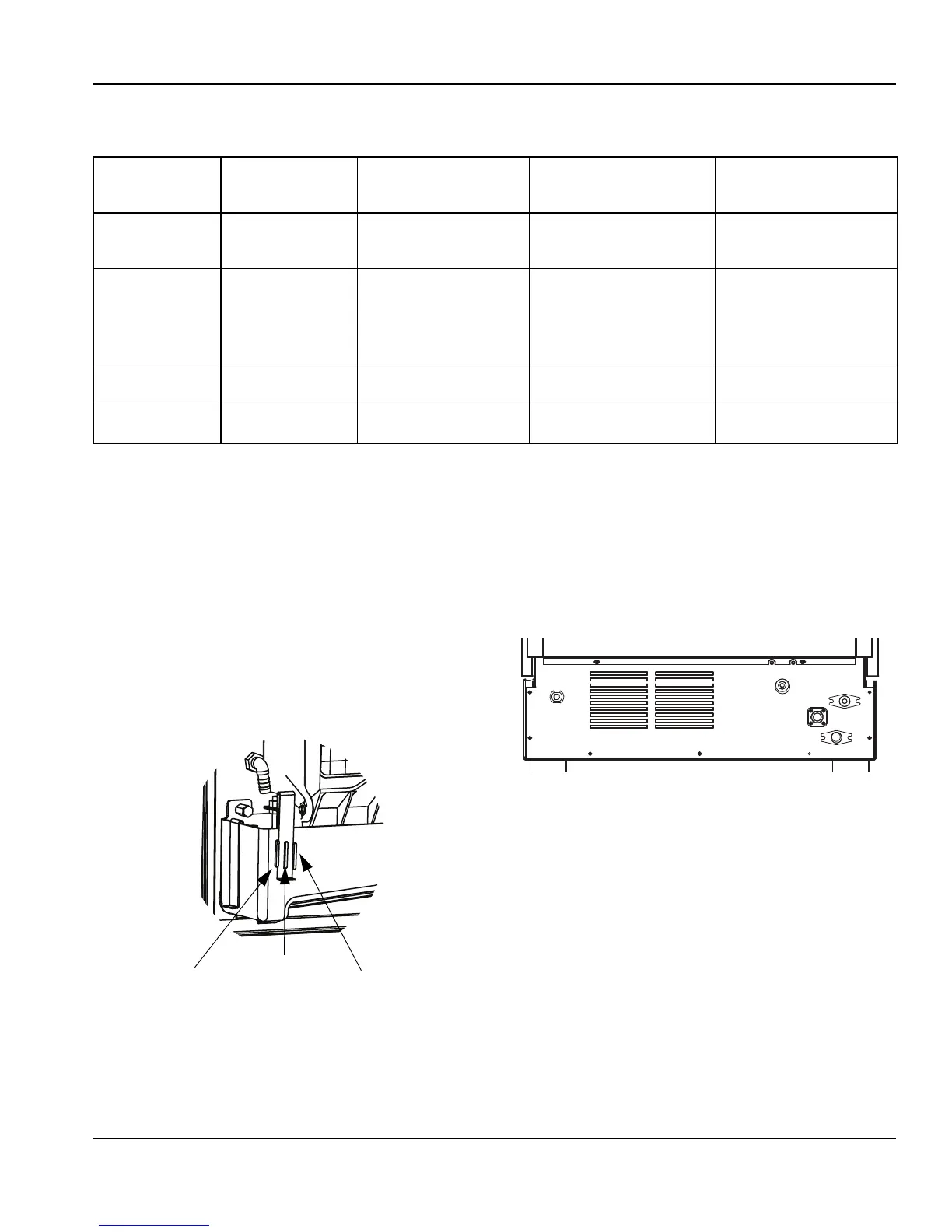

RÉGLAGE DU NIVEAU D’EAU
Le niveau d’eau peut être réglé à trois niveaux.
1. Tirer vers l’avant au bas du support jusqu’au
dégagement de la languette.
2. Glisser le support sur la languette souhaitée et
relâcher.
• La position du centre est le réglage normal de
l’usine.
• Pour augmenter l’épaisseur du pont, hausser le
niveau d’eau.
• Pour diminuer l’épaisseur du pont, abaisser le niveau
d’eau.
RACCORDS D’ÉVACUATION/D’EAU
A. Arrivée d’eau potable
B. Drain
C. Arrivée d’eau du condenseur - (Refroidi à l’eau
seulement)
D. Sortie d’eau du condenseur - (Refroidi à l’eau
seulement)
Emplacement
Température
de l’eau
Pression
d’eau
Raccordement de la
machine à glaçons
Dimension de tubulure
jusqu’à raccordement
de machine à glaçons
Arrivée d’eau
pour la fabrication
de glaçons
4 °C (40 °F) Min.
32 °C (90 °F) Max.
137,9 kPa (20 psi) Min.
551,5 kPa (80 psi) Max.
Filetage femelle de tuyau de
3/8 po
3/8 po diamètre intérieur
minimum
Arrivée d’eau
de condenseur
4 °C (40 °F) Min.
32 °C (90 °F) Max.
137,9 kPa (20 psi) Min.
1034,2 kPa (150 psi) Max.
Filetage femelle de tuyau de
3/8 po
U310 seulement
Filetage femelle de tuyau de
1/2 po
3/8 po diamètre intérieur
minimum
U310 seulement
1/2 po diamètre intérieur
minimum
Évacuation d’eau
du condenseur
--- --- Filetage femelle de tuyau de
1/2 po
1/2 po diamètre intérieur
minimum
Évacuation
de bac
--- --- Filetage femelle de tuyau de
1/2 po
1/2 po diamètre intérieur
minimum
Pont plus
mince
Réglages
par défaut
à l’usine
Pont plus
épais
