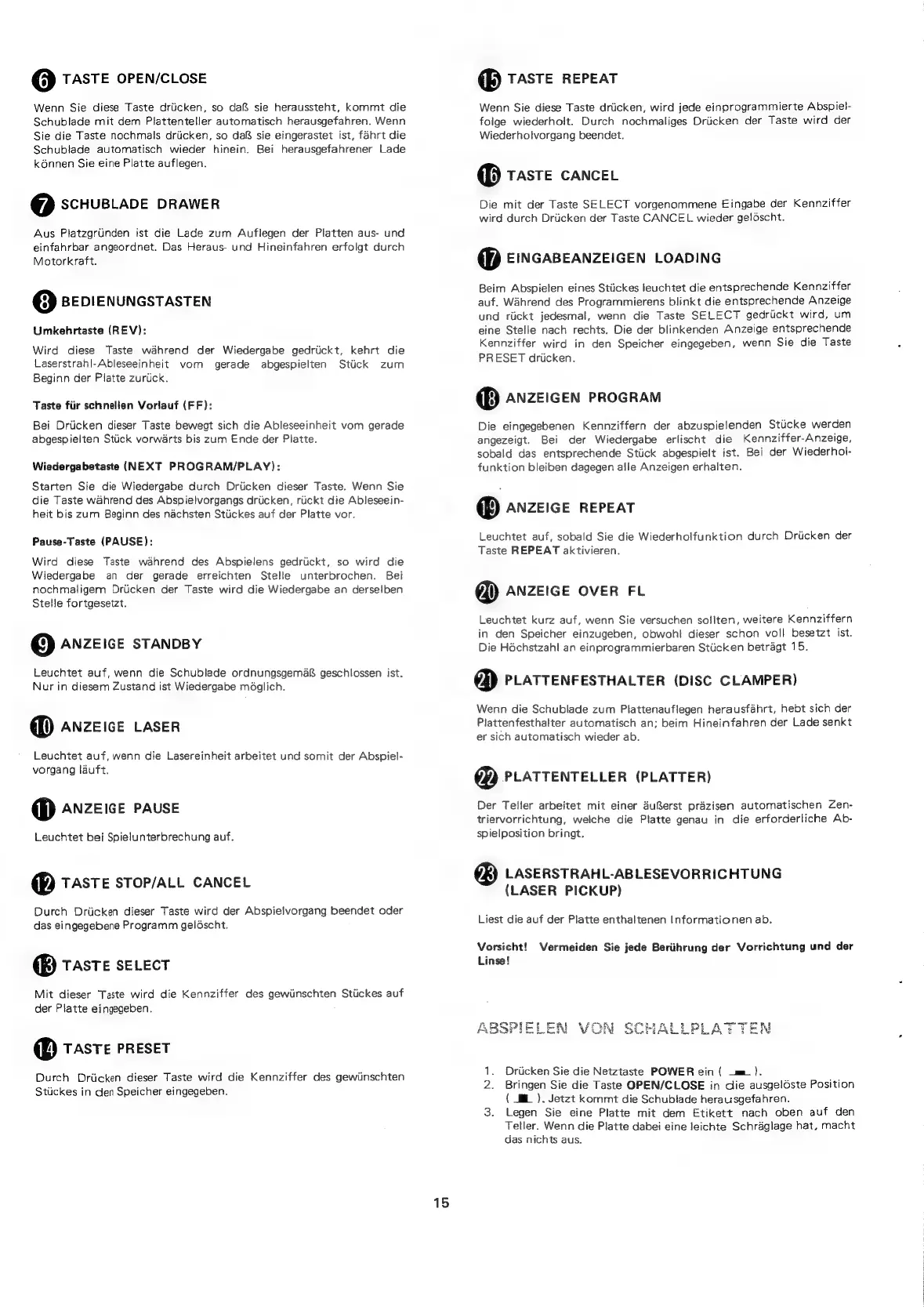

6] TASTE OPEN/CLOSE
Wenn Sie diese Taste driicken, so dal sie heraussteht, kommt die
Schublade mit dem Plattenteller automatisch herausgefahren. Wenn
Sie die Taste nochmals driicken, so da& sie eingerastet ist, fahrt die
Schublade automatisch wieder hinein. Bei herausgefahrener Lade
kdnnen Sie eine Platte auflegen.
@ SCHUBLADE DRAWER
Aus Platzgriinden ist die Lade zum Auflegen der Platten aus- und
einfahrbar angeordnet. Das Heraus- und Hineinfahren erfolgt durch
Motorkraft.
@ BEDIENUNGSTASTEN
Umkehrtaste (REV):
Wird diese Taste wahrend der Wiedergabe gedriickt, kehrt die
Laserstrahl-Ableseeinheit vom gerade abgespielten Stick zum
Beginn der Platte zuriick.
Taste fiir schnelien Vorlauf (FF):
Bei Driicken dieser Taste bewegt sich die Ableseeinheit vom gerade
abgespielten Stick vorwarts bis zum Ende der Piatte.
Wiedergabetaste (NEXT PROGRAM/PLAY):
Starten Sie die Wiedergabe durch Drticken dieser Taste. Wenn Sie
die Taste wahrend des Abspielvorgangs driicken, riickt die Ableseein-
heit bis zum Beginn des nachsten Stiickes auf der Platte vor.
Pause-Taste (PAUSE):
Wird diese Taste wahrend des Abspielens gedriickt, so wird die
Wiedergabe an der gerade erreichten Stelle unterbrochen. Bei
nochmaligem Driicken der Taste wird die Wiedergabe an derselben
Stelle fortgesetzt.
9) ANZEIGE STANDBY
Leuchtet auf, wenn die Schublade ordnungsgema geschlossen ist.
Nur in diesem Zustand ist Wiedergabe mdglich.
@) anzeice Laser
Leuchtet auf, wenn die Lasereinheit arbeitet und somit der Abspiel-
vorgang lauft.
@ ANZEIGE PAUSE
Leuchtet bei Spielunterbrechung auf.
@® TASTE STOP/ALL CANCEL
Durch Drticken dieser Taste wird der Abspielvorgang beendet oder
das eingegebene Programm geléscht.
@® Taste seLecT
Mit dieser Taste wird die Kennziffer des gewunschten Stickes auf
der Platte eingegeben.
@ TASTE PRESET
Durch Driicken dieser Taste wird die Kennziffer des gewiinschten
Stickes in den Speicher eingegeben.
15
® TASTE REPEAT
Wenn Sie diese Taste driicken, wird jede einprogrammierte Abspiel-
folge wiederholt. Durch nochmaliges Driicken der Taste wird der
Wiederholvorgang beendet.
@® taste cance
Die mit der Taste SELECT vorgenommene Eingabe der Kennziffer
wird durch Driicken der Taste CANCEL wieder geléscht.
@ EINGABEANZEIGEN LOADING
Beim Abspielen eines Stiickes leuchtet die entsprechende Kennziffer
auf. Wahrend des Programmierens blinkt die entsprechende Anzeige
und riickt jedesmal, wenn die Taste SELECT gedrickt wird, um
eine Stelle nach rechts. Die der blinkenden Anzeige entsprechende
Kennziffer wird in den Speicher eingegeben, wenn Sie die Taste
PRESET dricken.
@ anzeicen procRam
Die eingegebenen Kennziffern der abzuspielenden Sticke werden
angezeigt. Bei der Wiedergabe erlischt die Kennziffer-Anzeige,
sobald das entsprechende Stick abgespielt ist. Bei der Wiederhol-
funktion bleiben dagegen alle Anzeigen erhalten.
@® ANZEIGE REPEAT
Leuchtet auf, sobald Sie die Wiederholfunktion durch Drucken der
Taste REPEAT aktivieren.
@ ANZEIGE OVER FL
Leuchtet kurz auf, wenn Sie versuchen sollten, weitere Kennziffern
in den Speicher einzugeben, obwohl dieser schon voll besetzt ist.
Die Héchstzahl an einprogrammierbaren Stiicken betragt 15.
(@) PLATTENFESTHALTER (DISC CLAMPER)
Wenn die Schublade zum Plattenauflegen herausfahrt, hebt sich der
Plattenfesthalter automatisch an; beim Hineinfahren der Lade senkt
er sich automatisch wieder ab.
@ PLATTENTELLER (PLATTER)
Der Teller arbeitet mit einer 4uRerst prazisen automatischen Zen-
triervorrichtung, welche die Platte genau in die erforderliche Ab-
spielposition bringt.
LASERSTRAHL-ABLESEVORRICHTUNG
(LASER PICKUP)
Liest die auf der Platte enthaltenen Informationen ab.
Vorsicht! Vermeiden Sie jede Berithrung der Vorrichtung und der
Linse!
ARSDITI TAL VIOnD COoMAL? OF ATTEN
ABSSPIELEN VOR) SCHALLPLATTEN
=
Driicken Sie die Netztaste POWER ein ( mm).
2. Bringen Sie die Taste OPEN/CLOSE in die ausgeléste Position
( ML ). Jetzt kommt die Schublade herausgefahren.
3. Legen Sie eine Platte mit dem Etikett nach oben auf den
Teller. Wenn die Platte dabei eine leichte Schraglage hat, macht
das nichts aus.
