Marantz SC-11S1 Instruction Manual

11
ESPAÑOL
CONEXIONES
Los ejemplos de conexión 1~3 son ejemplos de cómo se
conecta un amplificador de potencia estéreo SM-11S1 de
Marantz.
Consultar estos ejemplos de conexión cuando se vaya a
realizar la conexión con amplificadores diferentes.
Notas:
• No conectar el cable de alimentación de esta unidad ni de
ninguno de los otros componentes a la corriente eléctrica
hasta haber realizado todas las conexiones oportunas.
• Asegurarse de que los enchufes de los cables de conexión
están bien conectados. Si no se enchufan correctamente,
podrían provocar ruidos.
• Conectar los cables correctamente a los canales L
(izquierdo) y R (derecho). El conector rojo es el canal
derecho (R) y el conector blanco es el canal izquierdo
(L).
• Asegurarse de conectar correctamente la entrada y la
salida.
• Consultar también el manual de instrucciones de los
componentes para garantizar que la conexión del equipo
es correcta.
CONECTORES EQUILIBRADOS
q Los conectores equilibrados (BALANCED) de esta unidad
están equipados con conectores XLR ampliamente
utilizados en los equipos profesionales.
Sus características se indican a continuación.
• La construcción de 3 pines permite que la señal musical
se transmita como señal equilibrada, con lo cual,
prácticamente no se ve afectada por el ruido externo.
• El mecanismo de bloqueo desprendible reduce al
mínimo la holgura del conector y mejora la fiabilidad de
la conexión.

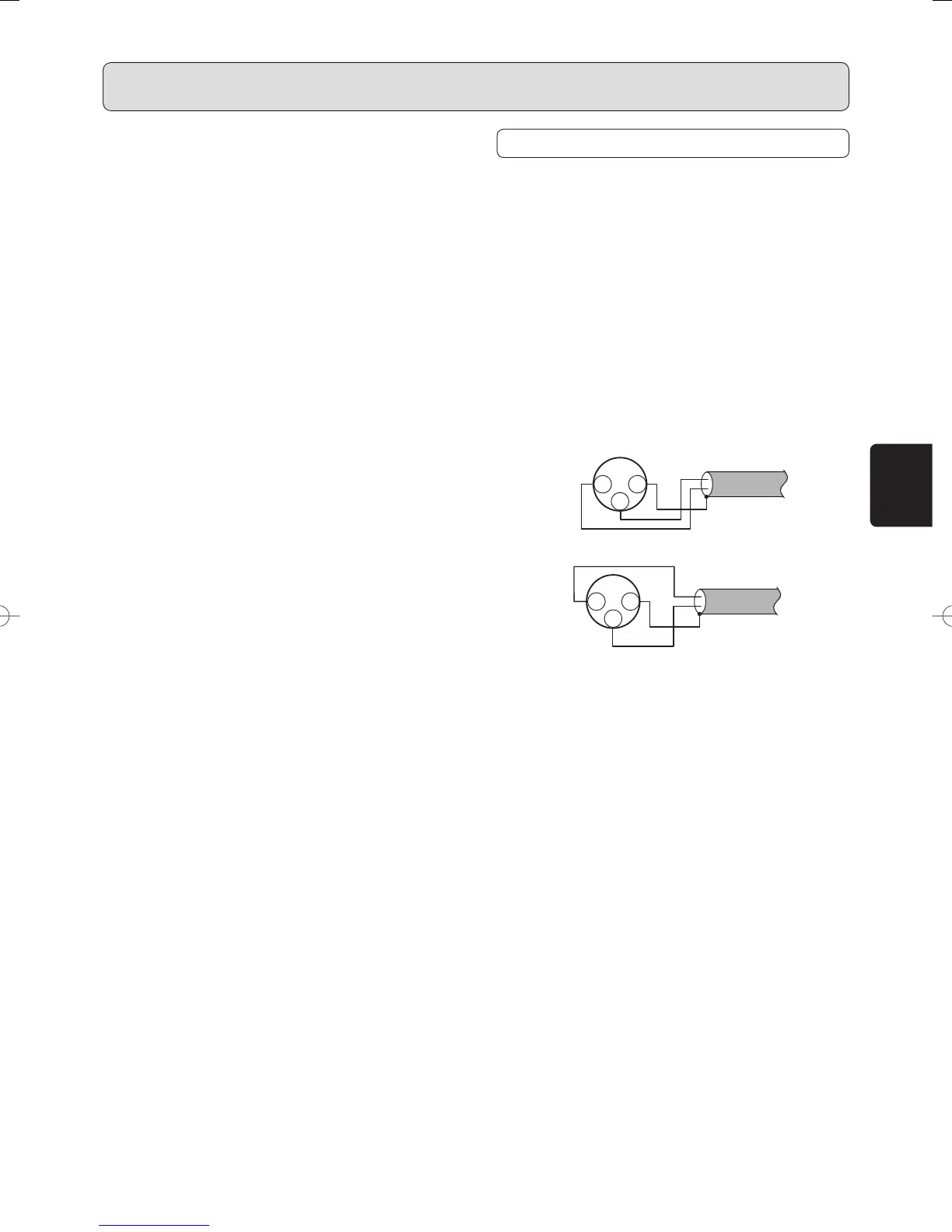

w Los conectores profesionales XLR presentan una de las
siguientes distribuciones internas de cables:
1. Sistema estadounidense (Pin w = COLD, Pin e =
HOT)
21
3
GND
COLD
HOT
2. Sistema europeo (Pin w= HOT, Pin e = COLD)
21
3
HOT
GND
COLD
e Esta unidad emplea el sistema 1. USA.
Si se conecta a un preamplificador o amplificador
basado en el sistema europeo a través de un cable con
conectores equilibrados XLR es posible que se invierta la
fase de la señal.
En ese caso, consulte “CAMBIO DE FASE DEL
CONECTOR DE SALIDA ANALÓGICA” y realice los
ajustes necesarios para utilizar la fase correcta.
SC-11S1UN05Esp.indd11SC-11S1UN05Esp.indd11 07.9.142:41:55PM07.9.142:41:55PM

Marantz SC-11S1 Specifications

General

Number of Channels	2
Signal-to-Noise Ratio	110 dB
Input Sensitivity	200 mV
Type	Stereo Amplifier
Input Impedance	47kΩ
