Orientare i due dentini della guarnizione lato cerniera del
coperchio quando si tratta della presa/presa-mobile, lato
dentino sulla spina/spina fissa.
Tali guarnizioni garantiscono la tenuta stagna.
• Sguainare il cavo della giusta lunghezza in base all'accessorio
utilizzato. La guaina esterna del cavo deve penetrare
sufficientemente all’interno dell'accessorio alfine di garantire
la tenuta stagna e una buona tenuta meccanica.

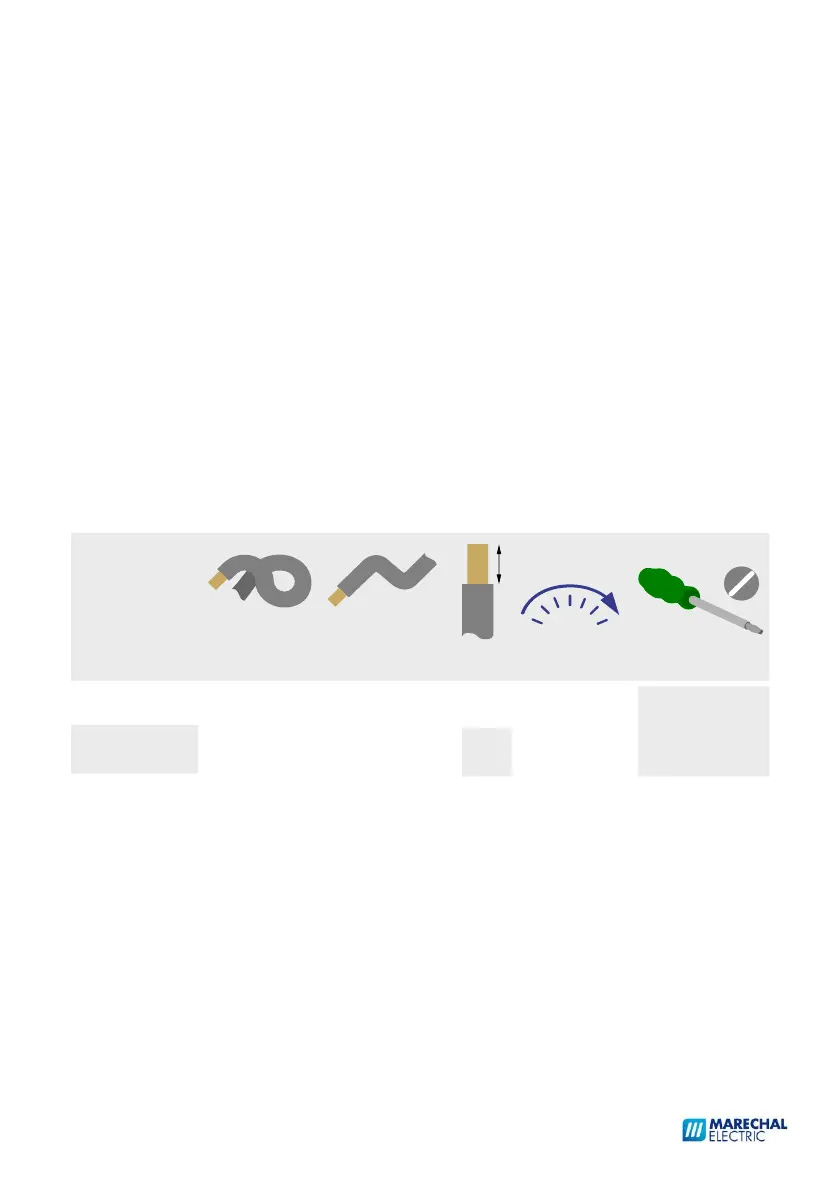

• Spellare i conduttori per la lunghezza indicata. La crimpatura
di un capocorda a puntale evita la dispersione di trefoli dei
conduttori di collegamento.
• Attenzione: non svitare mai completamente la vite dal
morsetto;
GUARNIZIONI COLORATE (tranne il PNHT)
Inserire le guarnizioni di colorazione normalizzata tra
l’apparecchio e il relativo accessorio posteriore (impugnature,
scatola, eccetera).
• Inserire il conduttore nel foro del morsetto, sino al fondo e
serrare la vite del morsetto alla coppia indicata.
IS 24 [PN/PN HT] Rev B.1 - 2022-12
