Marechal Electric PN - Funzionamento

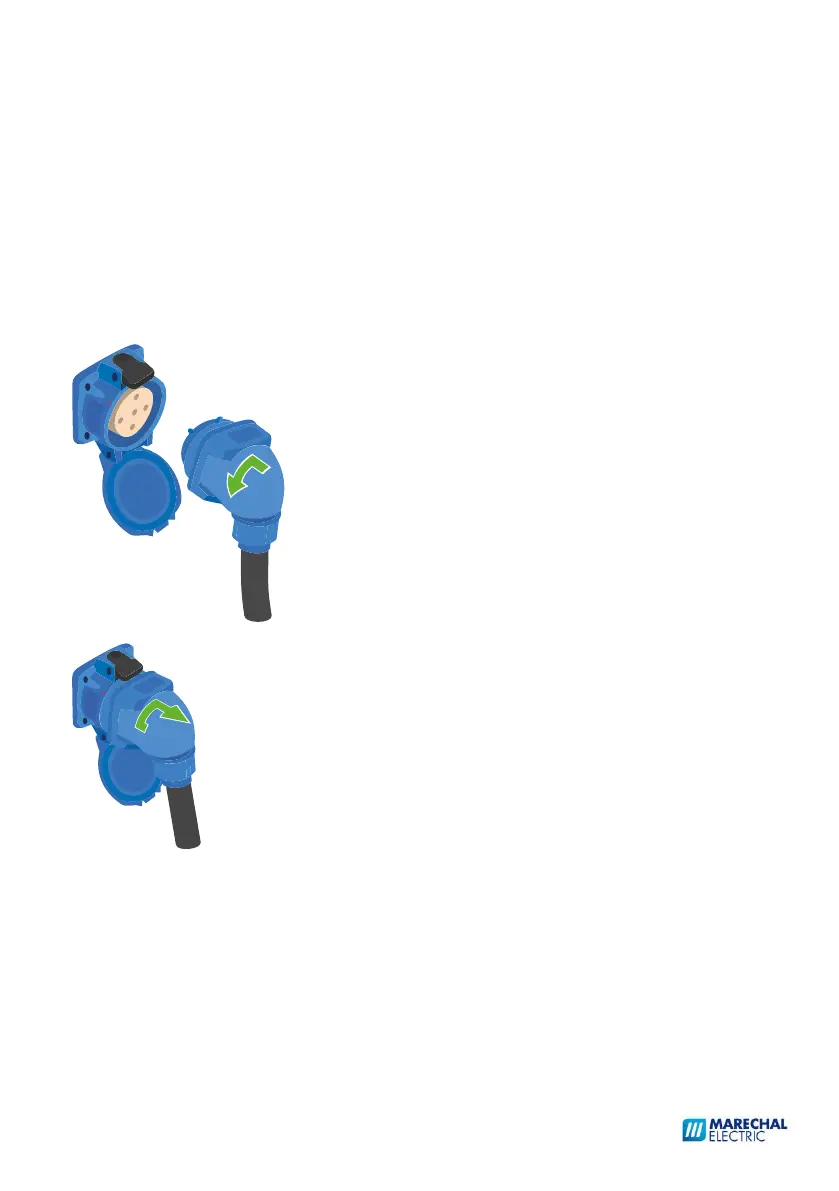

• Per collegare, fare corrispondere le
baionette del apparecchio con gli incavi
del apparecchio corrispondente
(utilizzare eventualmente i due punti
rossi come riferimento visivo), inserire
l'apparecchio e ruotarlo in senso
antiorario: il circuito è chiuso.
• Per scollegare l'aparecchio, spingerlo,
ruotarlo in senso orario e rimuoverlo.
Chiudere il coperchio.
BLOCCO DELLA PRESA (OPZIONALE)
PN
ITALIANO
►FUNZIONAMENTO
• Lucchetto semplice: con il coperchio chiuso, inserire un lucchetto
di diametro corrispondente al diametro del foro del fermo della
presa (ø 4 mm).
• Vite di bloccaggio: con il coperchio chiuso, ruotare la vite del
fermo della presa usando un'apposita chiave. Non serrare
eccessivamente.
• La presa è protetta da un coperchio, tenuto in posizione di
chiusura da un pulsante. Premere questo pulsante per
sganciare il coperchio.
• Per poter essere collegati, gli apparecchi devono avere
caratteristiche elettriche e conFigurazioni dei contatti
compatibili.
IS 24 [PN/PN HT] Rev B.1 - 2022-12
31/59 . ,
