• Pelar el cable la longitud adecuada en función del accesorio
utilizado. El aislante exterior del cable debe entrar lo
suficiente en el equipo para garantizar la estanqueidad y el
amarre).
ANILLOS DE CÓDIGO DE COLOR (excepto la PNHT)
Intercalar los anillos de colores normalizados entre el equipo y
sus correspondientes accesorios (empuñadura, zócalo, etc).

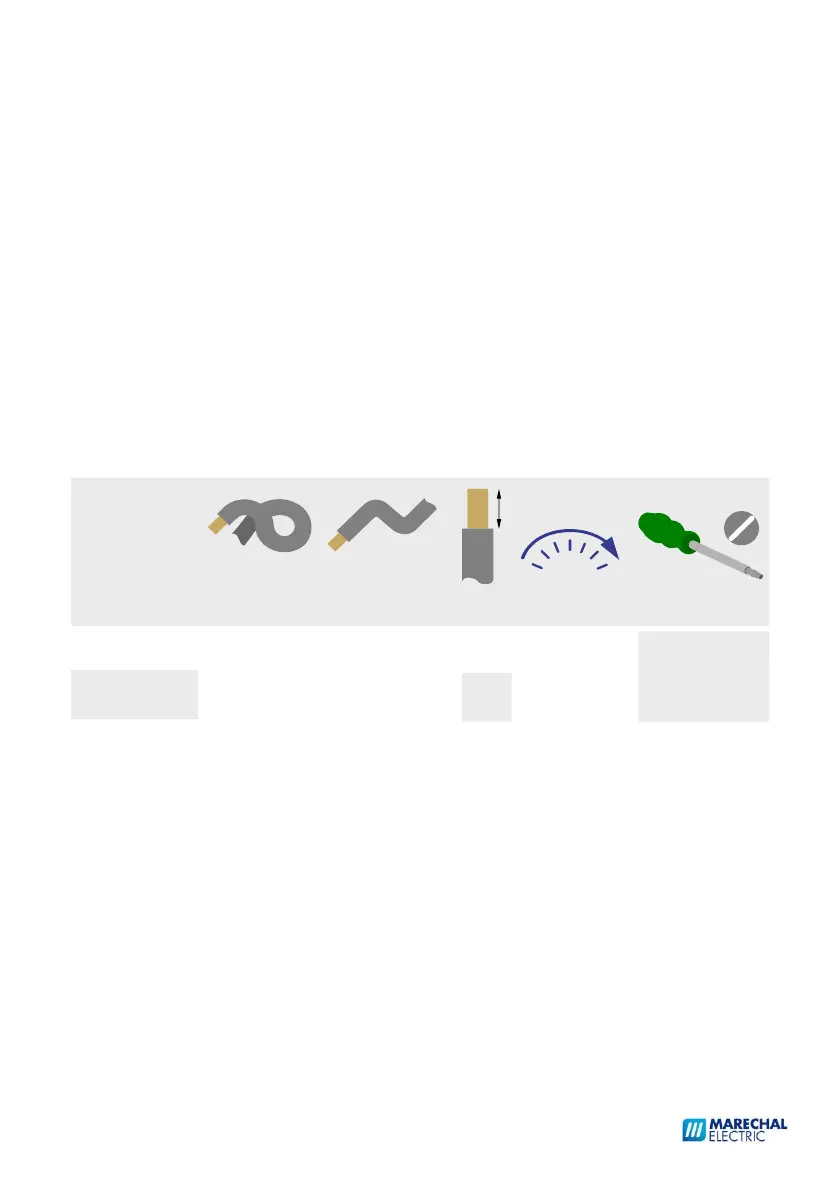

• Pelar los conductores la longitud indicada. Una puntera
puede evitar la dispersión de los hilos de los cables flexibles.
PEGATINAS DE VOLTAJE (excepto la PNHT)
• No aflojar completamente los tornillos de apriete;
• Inserte completamente el conductor y apretar el tornillo de
apriete con el par indicado.
Colocar las dos orejetas del anillo junto a la bisagra de la tapa
para la base de la toma/toma móvil y junto al tetón de
enclavamiento para la clavija/conector.
Estos anillos actúan como junta de estanqueidad.
IS 24 [PN/PN HT] Rev B.1 - 2022-12
