ЦВЕТНЫЕ КОЛЬЦА (кроме PNHT)
• Снимите достаточную длину внешней оболочки кабеля в
соответствии с используемой принадлежностью. Оболочка
кабеля должна проходить через зажим для шнура в
аксессуар, как требуется для достижения требуемой
эффективности уплотнения и захвата шнура.
Вставьте кольцо с цветовой маркировкой между
устройством и его аксессуаром (ручкой, угловым
адаптером и т. д.).

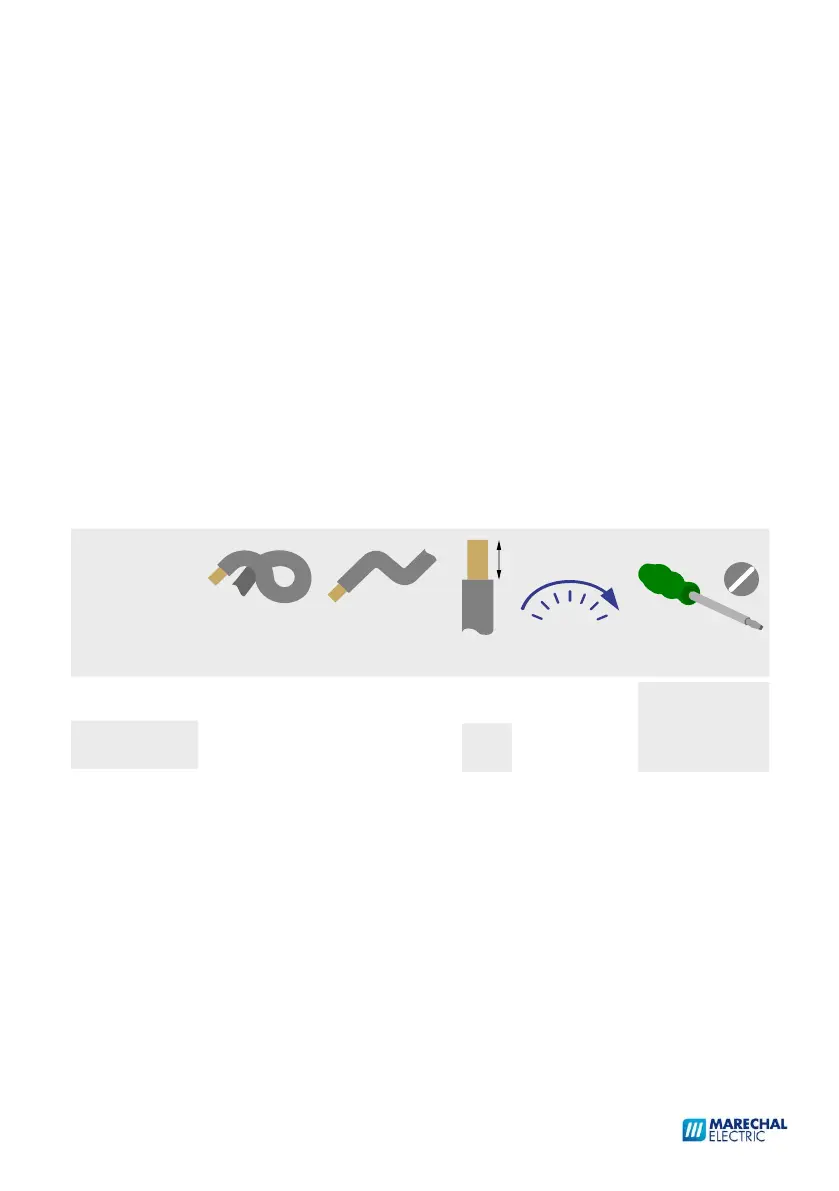

• Зачистите изоляцию проводов на указанную длину. При
использовании обжимных соединительных гильз можно
избежать выступающих проводов гибкого кабеля.
• не вывинчивайте винты полностью;
• Вставьте зачищенный провод до упора в контакт и
затяните зажимной винт с указанным моментом.
Установите при встраиваемой розетке оба выступа
уплотнительного кольца в направлении крышка шарнира,
при встраиваемом штекере в направлении паза защелки.
Кольца обеспечивают также герметичность устройства.
IS 24 [PN/PN HT] Rev B.1 - 2022-12
