519オーディオプレーヤー / 取扱説明書
はじめに
出力端子
調整済み出力端子：
XLR 3-pin端子は、選択済みの入力をプリアンプ
入力、パワーアンプ入力、パワードサブウーファー、またはレコーデ
ィングコンポーネントに送信する際に使用できるラインレベルの左
チャンネルおよび右チャンネル信号を提供します。Mark Levinson
では、お使いのプリアンプまたはアンプに調整済み入力がある場
合、主要な出力として調整済み出力を使用するようお勧めしてい
ます。
シングルエンド出力端子：
RCA端子は、選択済みの入力をプリア
ンプまたはアンプ入力、パワードサブウーファー、またはレコーデ
ィングコンポーネントに送信する際に使用できるラインレベルの
左チャンネルおよび右チャンネル信号を提供します。
調整済みシングルエンド出力はメニューで「固定」に設定できます
（個別プリアンプ、レコーディングコンポーネント、またはセカン
ドオーディオゾーンとの併用向け）。「固定」に設定すると、これら
の出力は音量ノブや「ミュート」ボタンの影響を受けません。

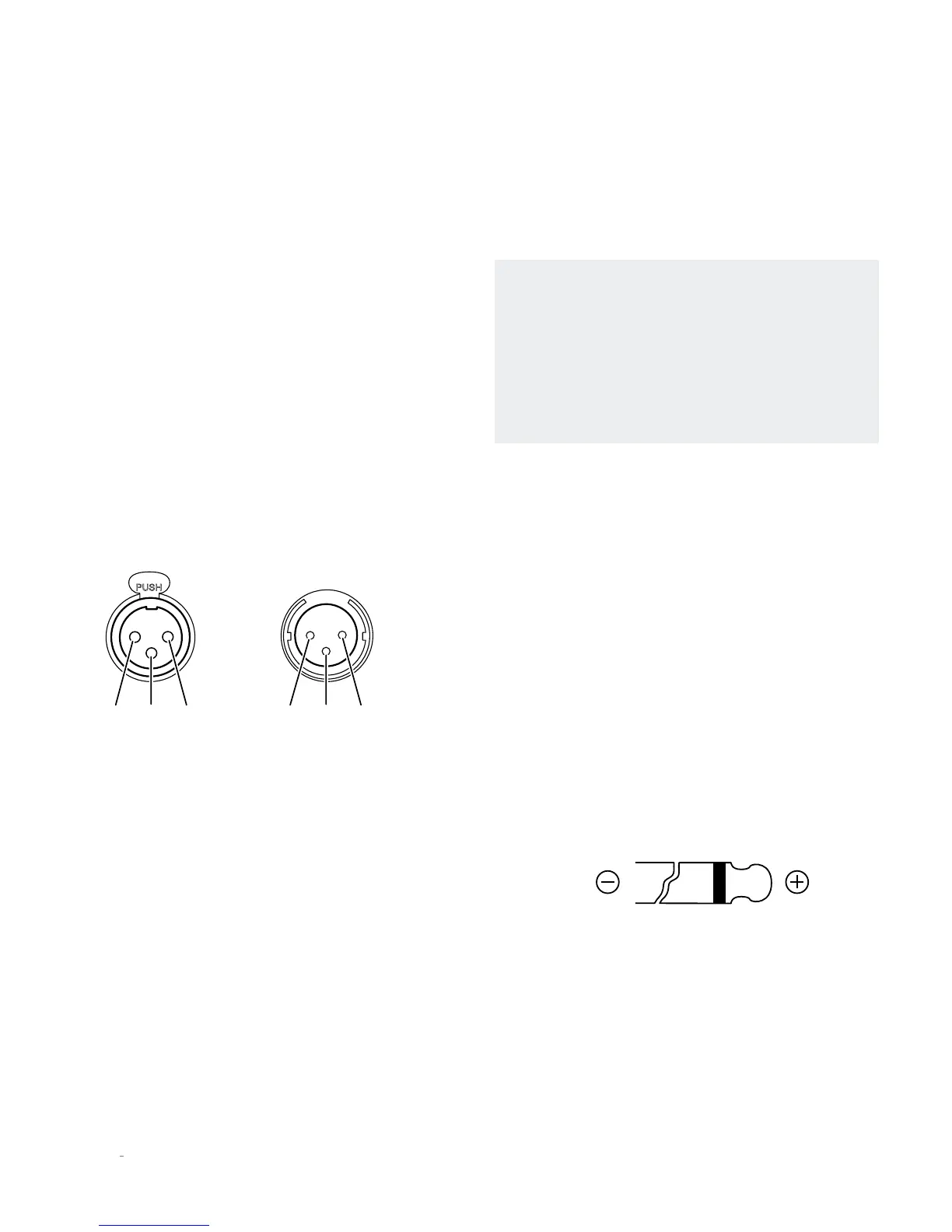

調整済み
入力端子
（メスXLR）
ピン
3
ピン
3
ピン
1
ピン
1
ピン
2
ピン
2
調整済み
出力端子
（オス XLR）
デジタル出力端子：
№ 519には3つのデジタル出力端子があり
ます。AES/EBU調整済みXLR、同 軸 S/PDIF RCA、オプティカル
S/PDIF TOSLINKです。各デジタル出力は、DAC、ま た は DAC
が内蔵されているプリアンプへの2チャンネルデジタル接続を
提供します。Mark Levinsonは、プレーヤーが接続されている
DACまたはプリアンプで接続が利用できる場合、なるべく最適
な音質を確保するために調整済みデジタル出力を使用なさ
るようお勧めしています。
入力端子
デジタルオーディオ入力端子：
№ 519には6つのデジタル入力端
子 が あります。
• AES/EBU調整済みXLR 1個（ 番 号 1）
• 同軸S/PDIF RCA 2個（ 番 号 2および3）
• オプティカルS/PDIF TOSLINK 2個（ 番 号 4および5）
• 非同期USBタイプB 1個（ 番 号 6）
大容量メモリー端子：
大容量メモリーUSBタイプA 2個
• これらの端子は、音楽を含むUSBドライブの取り付け、本機ソフ
トウェアの更新、セットアップ構成のインポートおよびエクスポ
ートで使用できます。USB
タイプ
A
接続はオーディオソース機器
への直接接続ではない点に留意してください。
注：USBフラッシュドライブから設定またはソフトウェア更新
情報を入力する際は、本機に取り付けられている他のUSBド
ライブを最初に取り外してから、新しい設定またはソフトウ
ェアの含まれているものを挿入してください。
注：Mark Levinsonは、最良の信頼性と性能を確保するため、
高品質の有名ブランドUSBドライブを使用するようお勧めし
ています。質の低いドライブを使用すると、性能や信頼性が
低下する可能性があります。
制御用端子
Ethernet端 子：
Ethernetネットワークに接続する場合、本端子では
Cat5以上のケーブルをご利用いただけます。Ethernetポ ートの 設
定および使用方法に関する情報については、オンラインユーザー
ガイドを参照してください。
IR
入力端子：
この
1/8
イ ン チ（
3.5mm
）の端子は、他の機器からの
IR
（赤外線）コントロール信号を受信します。この端子は
IR
エクステ
ンダーモジュールに給電しない点に留意してください。
RS-232
端 子：
この
RJ-11
端子では、標準
RS-232
端子からシリアル
コントロールを提供します。
トリガ出力端子：
この
1/8
イ ン チ（
3.5mm
）
TS
フォンプラグ端子は、
オーディオシステムおよびリスニング環境内でアンプ、照明、ウィン
ドウシェードといった他のコンポーネントを有効にするために使
用できます。
12V 100mA DC
信号は本体がオンであれば、常時出力
となります。（図を参照）
トリガフォンプラグ端子ピンの割り当て：
• ティップ： +
• ス リ ー ブ： –
トリガ入力端子：
この
1/8
イ ン チ（
3.5mm
）の
TS
フォンプラグ端子
は、別のシステムコンポーネント、またはトリガ電圧を供給するコ
ントロールシステムのトリガ出力に接続できます。本機は
5V
から
12V
までの直流をこの接続で検出した場合、スタンバイモードに切
り替わります。この接続時にトリガ信号が停止した場合、本機は選
択されているスタンバイモードに切り替わります。（図を参照）
AC
主電源端子：
この端子は、電力供給を受けている電源コードが
端子から
AC
電源コンセントへ接続されている場合に、
AC
電源を本
体に提供します。雷雨時および長期間の不使用時には
AC
コンセン
トからプリアンプを取り外します。
