DE

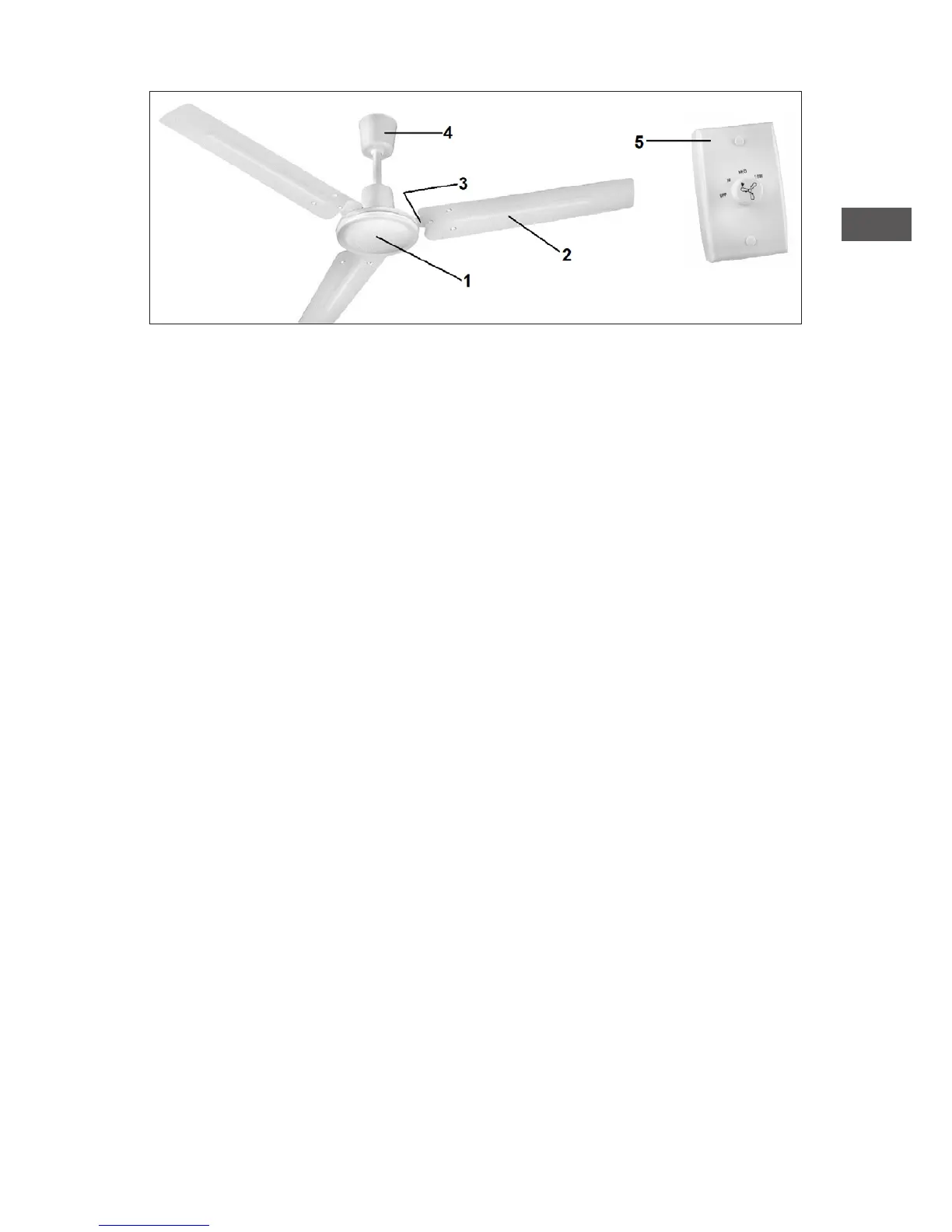

4.0 Teile
1 Motorgehäuse
2 Ventilatorügel
3 Verbindungsbügel
4 Obere Schutzkappe
5 Schaltbox
5.0 Beschreibung
Der Ecofan P120 ist ein Deckenventilator, der eingesetzt wird, um durch die Luftumwälzung ein
angenehmes Raumklima zu schaffen. Er ist für den Anschluss an einen elektrischen Deckenanschluss
ausgelegt. Die Bedienung erfolgt über eine an der Wand montierte Schaltbox, die mit dem
Deckenanschluss verbunden ist.
Über diesen Wandanschluss kann die Leistungsstufe des Ventilators eingestellt werden (3 Stufen: LOW -
MED - HI). Der Ventilator kann über diese Schaltbox auch ausgeschaltet (OFF) werden.
6.0 Installation
Bevor Sie den Ventilator bzw. die Schaltbox installieren, müssen die entsprechenden Vorbereitungen zur
elektrischen Installation getroffen sein.
Bestimmen Sie die Stelle in der Decke, an der Sie den Ventilator aufhängen möchten. Beachten Sie bei
der Standortwahl, dass an dieser Stelle ein Elektroanschluss für 220-240V / 50 Hz vorhanden ist, der mit
dem Wand-anschluss, über den der Ventilator bedient werden muss, entsprechend verbunden ist. Diese
Anschlüsse dürfen nur von einem autorisierten Elektrofachmann angebracht werden. Der Standort an der
Decke muss außerdem:
- Mindestens 266 cm vom Boden entfernt sein.
- Die Deckenart muss geeignet und tragfähig genug sein, um das Gewicht (und die Rotation) des
Ventilators aufzunehmen: Beton, Holzbalken, u.dgl., aber kein Gips, weiche Platten, Prole, usw. Die
Decke muss eine Tragfähigkeit von mindestens 100 kg aufweisen.
