6.1 Deckenventilator
Die Installation Ihres Deckenventilators setzt Fachkenntnisse im
Bereich Elektrotechnik voraus.
• Schalten Sie die Netzspannung aus.
• Entfernen Sie das Verpackungsmaterial.

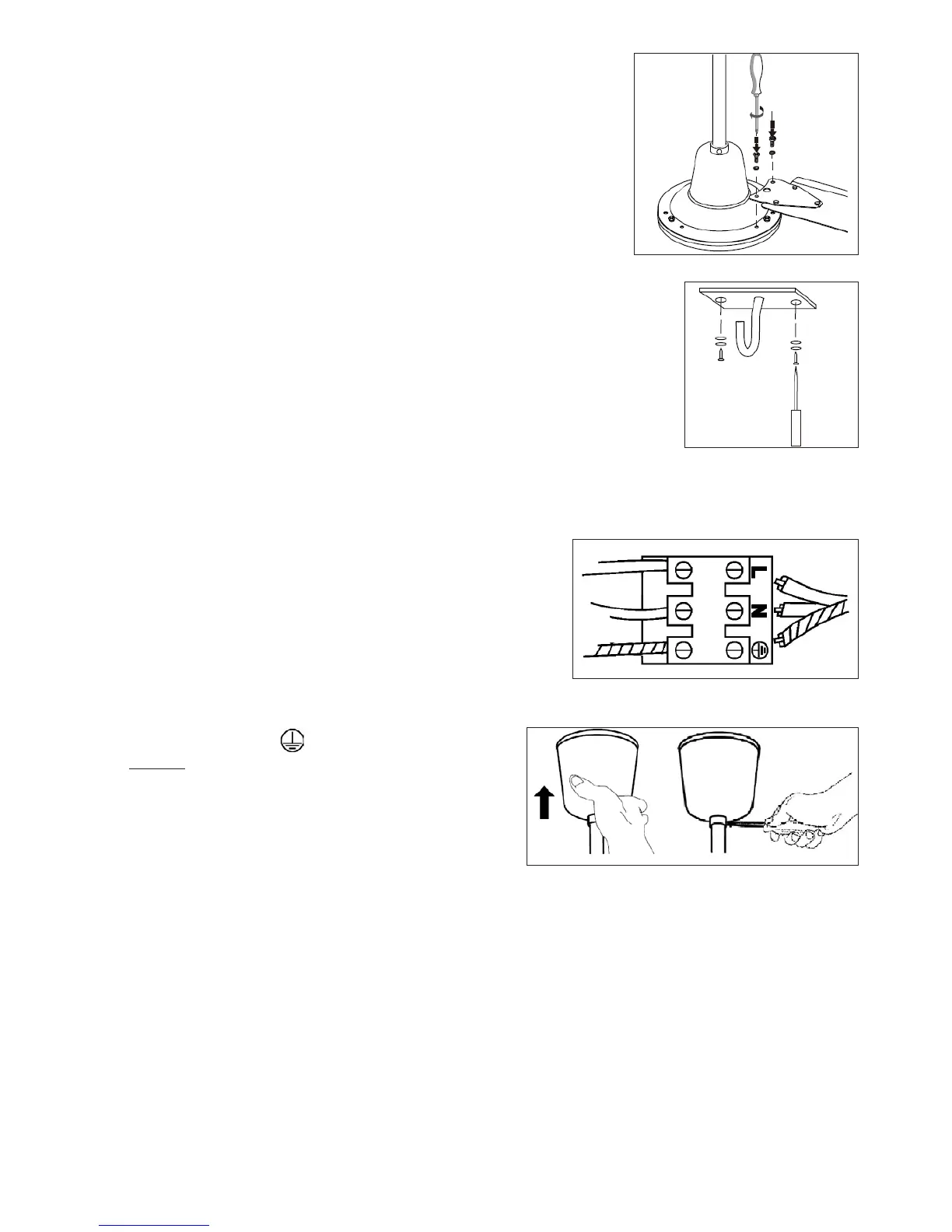

• Schrauben Sie die drei Flügel mit je 2 Muttern und Scheiben
gut am Motorgehäuse fest, die Verbindungsbügel müssen zur
Decke weisen (siehe Abb.)
• Befestigen Sie die Platte mit dem Deckenhaken in der Decke,
direkt neben dem elektrischen Deckenanschluss.
- Wählen Sie die erforderlichen Befestigungsmittel (Schrauben,
evtl. Dübel oder Bolzen) für Ihre Deckenart. Die beigefügte
Befestigungsmittel eignen sich für Holz. Wenn Sie eine andere
Decke haben, lassen Sie sich dann informieren von einem
Fachmann über das passende Befestigungsmaterial!
- Zeichnen Sie die entsprechende Stelle vor dem Schrauben an.
Notwendigenfalls bohren Sie Löcher vor und versehen diese mit
Dübeln/Keilbolzen.
- Schrauben Sie die Platte (Aufhängehaken nach unten) gut fest.
Für mehr Festigkeit verwenden Sie eine Unterlegscheibe und
einen Federring zwischen Schraube und Platte. Achten Sie darauf,
dass keine Drähte zwischen Decke und Platte abgeklemmt
werden!
• Schieben Sie die obere Schutzkappe des Ventilators nach
unten und hängen Sie den Ventilator mit der Rolle am Haken
auf. Es ist darauf zu achten, dass keine Drähte zwischen
Haken und Rolle abgeklemmt werden! Überprüfen Sie, ob
alles gut befestigt ist.
• Schließen Sie die Drähte aus dem Decken-anschluss an die
entsprechenden Adern der Anschlussklemme an:
Braun = L (Phase), Blau = N (Nullleiter),
Grün/Gelb = Erdung
Wichtig! Verwechseln Sie keine Drähte, dass kann zu
Schäden am Gerät führen!
• Schieben Sie die obere Schutzkappe über den
Anschluss und die Aufhängung nach oben zur Decke
und schrauben Sie diese auf dem Rohr fest (siehe
Abb.).
