9

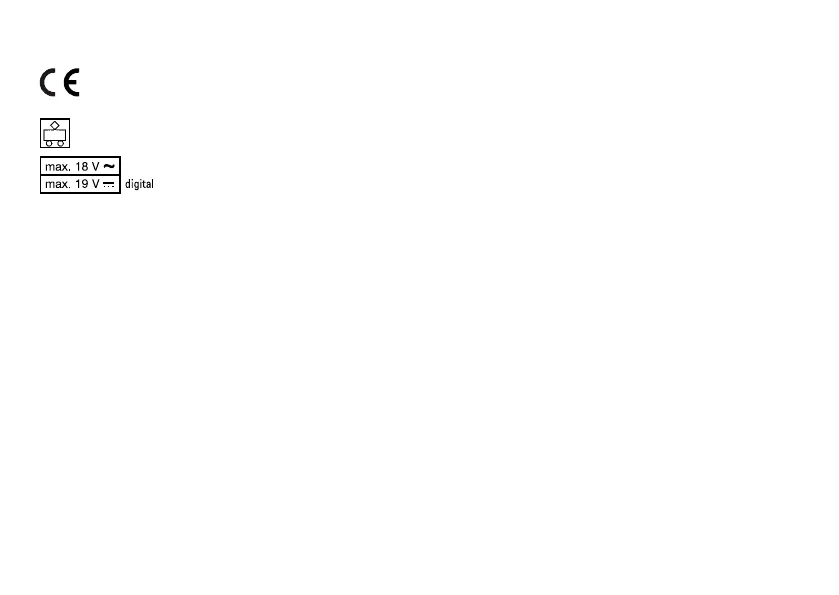

4. Symboles et significationg
Indique le respect de toutes les exi-
gences élémentaires sanitaires et
de sécurité.
Jouet à transformateur
Tension assignée
5. Fonction
Fonctionnement: Les passages à niveau sont fermés ou
ouverts par actionnement des contacts de voie au moyen
des essieux conducteurs de courant des locomotives et
wagons.
Remarque: En cas d'utilisation d'essieux isolés
provenant de fabricants étrangers, le fonctionne-ment des
passages à niveau peut être perturbé.
6. Montage
Voir illustration p. 20
7. Autres possibilités d’extension - Usage réservé
aux adultes!
Pour que les barrières se ferment suffisamment tôt comme
dans la réalité, la section de contact doit être prolongée
entre le tronçon de route et les deux voies de contact.
N’importe quel rail C peut être utilisé à cet effet. Pour cela,
ces rails doivent être séparés électriquement aux deux
extrémités. Procédez en découpant la liaison métallique du
rail gauche et du rail droit sur la face inférieure de la voie,
comme illustré page 24.
Lors du montage définitif, le passage à niveaux peut être
fixé par 4 vis (74990).
Le passage à niveaux peut être étendu à une circulation
à 2 voies avec le kit complémentaire 74930.
Pour le raccordement en mode analogique ou dans des
systèmes numériques, consultez les informations supplé-
mentaires sur notre site Internet :
www.maerklin.de/de/service/technische-informationen
