French
INSTRUCTIONS DE MONTAGE

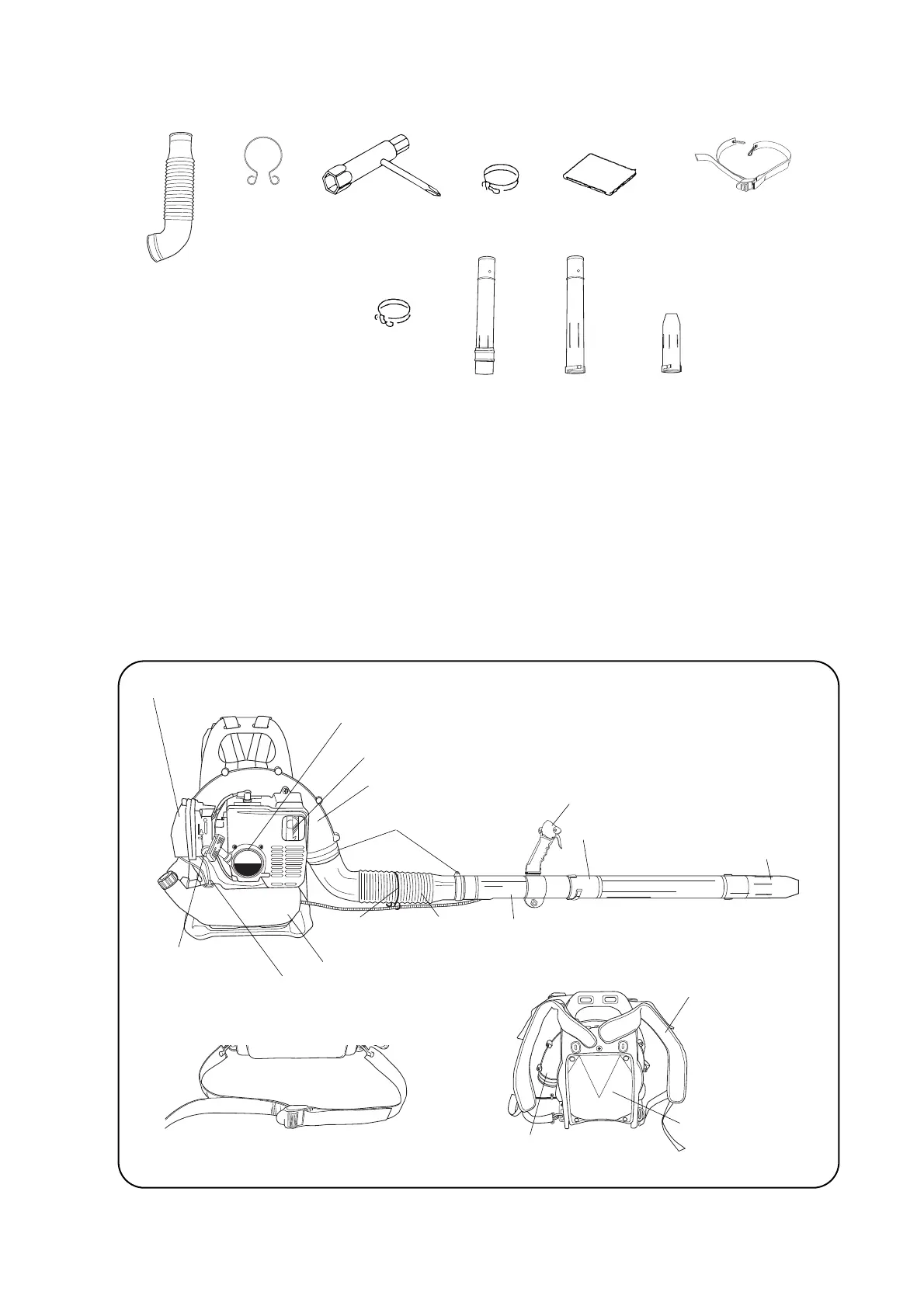

ÉTAPE N° 1) Repérez et identifiez toutes les pièces (reportez-vous au dessin).
ÉTAPE N° 2) À l’aide des BAGUES, connectez le TUYAU FLEXIBLE au souffleur de feuilles et le
TUYAU PIVOTANT au tuyau flexible (reportez-vous au dessin).
ÉTAPE N° 3) Assemblez le TUYAU DROIT, LE TUYAU COURBE et la TUYAU D'EMBOUT;
connectez-les ensuite au tuyau pivotant (reportez-vous au dessin).
ÉTAPE N° 4) Glissez la poignée sur le tuyau pivotant et serrez le bouton de retenue (reportez-vous
au dessin).
BAGUE(S)
10 cm
TUYAU
FLEXIBLE
MANUEL
D'UTILISATION
CLÉ À DOUILLES
COLLIER DE
SERRAGE
TUYAU
PIVOTANT
TUYAU
DROIT
TUYAU
D'EMBOUT
BAGUE(S)
8 cm
CEINTURE
BANDOULIÈRES
NUMÉRO DE SÉRIE
(CARTER DU SOUFFLEUR)
REMBOURRAGE
ARRIÈRE
CEINTURE
LANCEUR À RAPPEL DU DÉMARREUR
MOTEUR
CARTER DU SOUFFLEUR
BAGUE
FILTRE À AIR
POIRE
D’AMORÇAGE
TUYAU DE RETOUR
RÉSERVOIR DE CARBURANT
TUYAU
FLEXIBLE
TUYAU ARTICULÉ
TUYAU D'EMBOUT
TUYAU DROIT
LEVIER D’ACCÉLÉRATEUR
COLLIER DE
SERRAGE
