Uso desde una posición
fija, sustitución de la
boquilla y parada.
Uso desde una posición fija
Método de conexión del tubo flexible para utilizar
la máquina con un depósito independiente desde
una posición fija (el tubo de succión y el filtro son
accesorios opcionales).
(1)Retire el tubo de succión y el tubo de drenaje
del depósito.
(2)Empalme los tubos con los respectivos
conectores, y asegúrelos con cinta
galvanizada.
Boquillas de recambio
(1)Boquilla redonda 25 (accesorio opcional)
Boquilla especial para pulverización de
herbicidas
(2)Difusor C6 (accesorio opcional)
a. Con el difusor C-6 el volumen de líquido
pulverizado es 1,5 veces mayor, en com-
paración con la boquilla estándar.
b. Estos accesorios están especialmente in-
dicados para grandes volúmenes de pul-
verización, y pulverización a baja presión.
c. El difusor C-6 se instala sobre la boquilla
estándar (C-35).
d. Para cambiar la boquilla, o instalar el difusor,
afloje el tornillo que sujeta la tapa roscada
de la boquilla. Antes de cambiar la boquilla,
detenga siempre la máquina y cierre la
llave de paso.

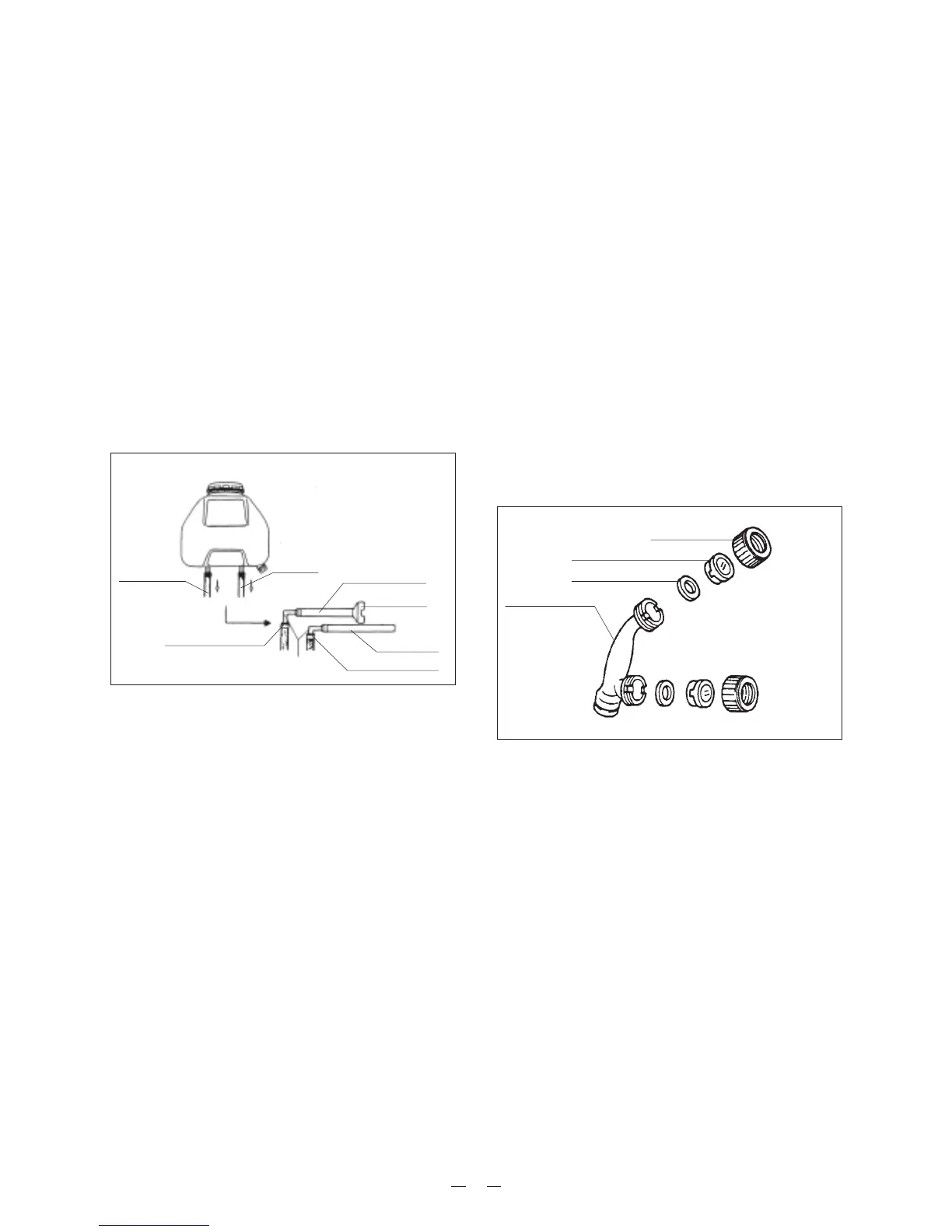

Empalme
Tubo de
succión
Tubo de
drenaje
Tubo de
drenaje
Filtro
Cinta galvanizada
Cinta galvanizada
Tubo de succión
Tubo de rociado
Empaquetadura
Disco de orificio
Tapa
