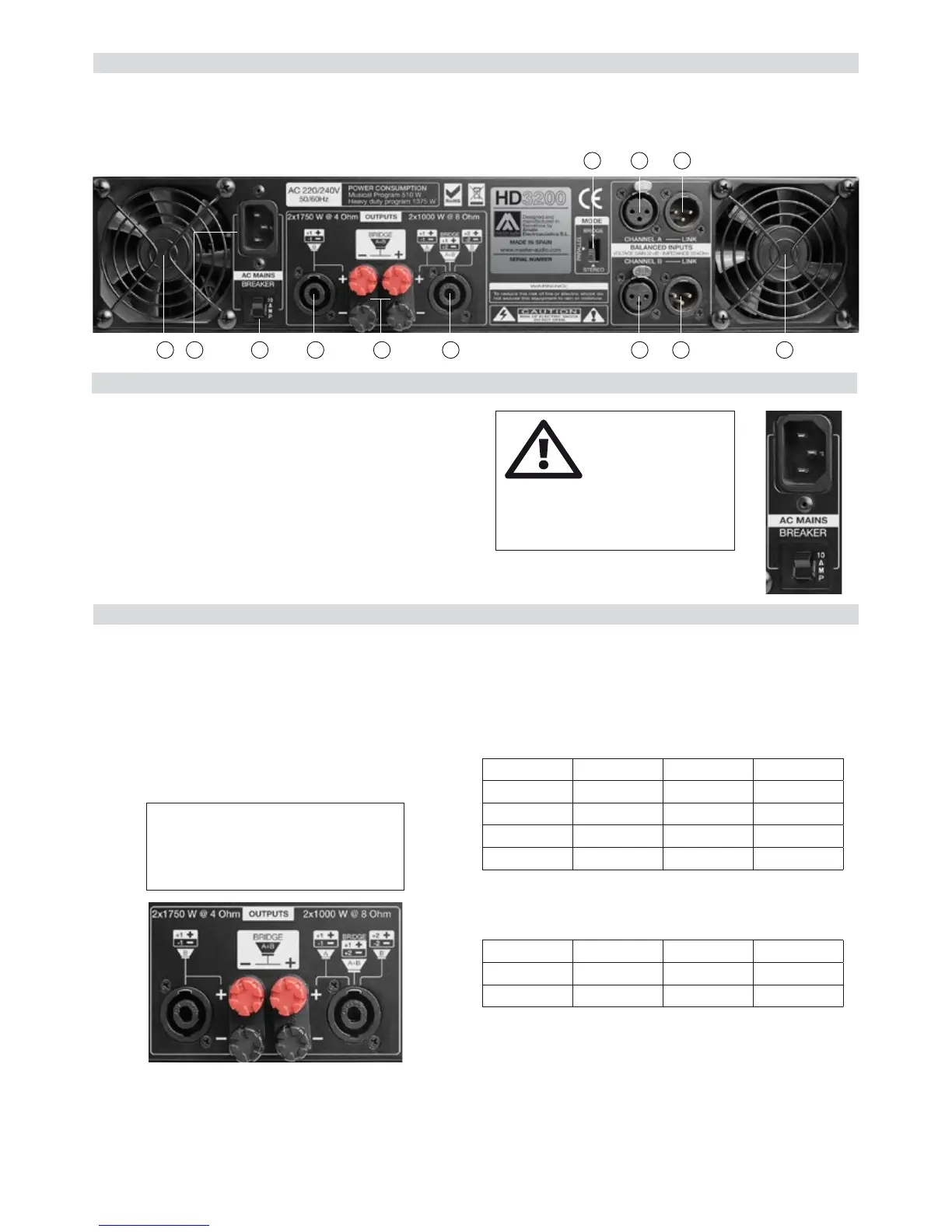

4. Panel Posterior
- Turbinas de ventilación forzada (8)
- Alimentación 230V (1)
- Interruptor Breaker automático (2)
- Entradas de señal XLR (6) y LINK (7)
- Conexión de salida de altavoz Speakon (3) y Bornes (4)
- Conmutadores de Modo Stereo, Puente y Paralelo (5)
En primer lugar es necesario asegurarse de que el voltaje de red co-
rresponde al del equipo. Es recomendable verificar que el interruptor de
puesta en marcha está en posición apagado. El amplificador está dota-
do de un circuito “Soft-Start” de arranque suave, que limita excesos de
corriente en la puesta en marcha. Además, junto a la toma de corriente
se encuentra el interruptor Breaker, que protege al equipo en caso que
el consumo medio de corriente esté fuera de los parámetros normales.
5. Conexión a la red
PRECAUCIÓN: La conexión a un voltaje dife-
rente del especificado puede dañar inmediata-
mente al amplificador.
El sistema de cajas acústicas debe conectarse a la base Speakon o a
los bornes, asegurándose de que la polaridad sea la correcta. Es muy
importante utilizar el cable adecuado a la potencia del amplificador para
mantener el elevado factor damping que estas unidades ofrecen. A tí-
tulo orientativo, ofrecemos una tabla de valores de la sección mínima
versus la distancia:
- Hasta 20m de longitud, 2,5mm
2
de sección (14AWG). Nunca inferior.
- En adelante aumentar la sección a 4 mm
2
mínimo (12AWG).
Se dispone de dos salidas para altavoces. Canal A y Canal B, provistas
de una base para conector Speakon, y un par de Bornes para cada una.
El conector Speakon necesario (no suministrado con el aparato), dis-
pone de 4 puntos de conexión denominados +1, -1, +2, -2 y admite un
máximo de 4 mm
2
de sección (12AWG). Para aplicaciones móviles se
recomienda soldar el contacto para asegurar su fijación.
Los Bornes están marcados con el color Rojo para el polo positivo del
altavoz y con el color Negro para el polo negativo. Aceptan conexión
directa de cable hasta 8mm
2
de sección (8 AWG).
Las salidas están configuradas de la siguiente manera para el modo STE-
REO o PARALLEL:
Para el modo BRIDGE, utilizar el Speakon A o los Bornes, con la siguiente
configuración:
(*) Aunque es posible obtener la salida de los dos canales a través de un
mismo conector (Speakon A), se recomienda siempre que sea posible
utilizar un conector Speakon para cada salida (Speakon A para CHA,
Speakon B para CHB); con solo dos polos activos +1 y -1 para poder rea-
lizar conexiones libres de cruces entre los polos positivos y de esta ma-
nera evitar posibles problemas y averías.
6. Conexión de altavoces
8 1 2 3 4 83 6 7
5 6 7
AC 220/240 V – 50/60 Hz
AVERAGE CURRENT DRAW
3 A at
1
/
8
power
6 A at
1
/
3
power
Output Speakon A Speakon B Binding Post
+ Ch A 1 + N.C. Red (A)
- Ch A 1 - N.C. Black (A)
+ Ch B 2 + (*) 1 + Red (B)
- Ch B 2 - (*) 1 - Black (B)
Output Speakon A Speakon B Binding Post
+ Pole 1 + N.C. Red (A)
- Pole 2 + N.C. Red (B)
Estas secciones se corresponden para impedancia
de 8 Ω. Para impedancia de 4 Ω deben incrementar-
se. Con cargas muy bajas (2 Ω) la sección del cable
cumple una función muy importante en la calidad
del sonido (6 mm2).
