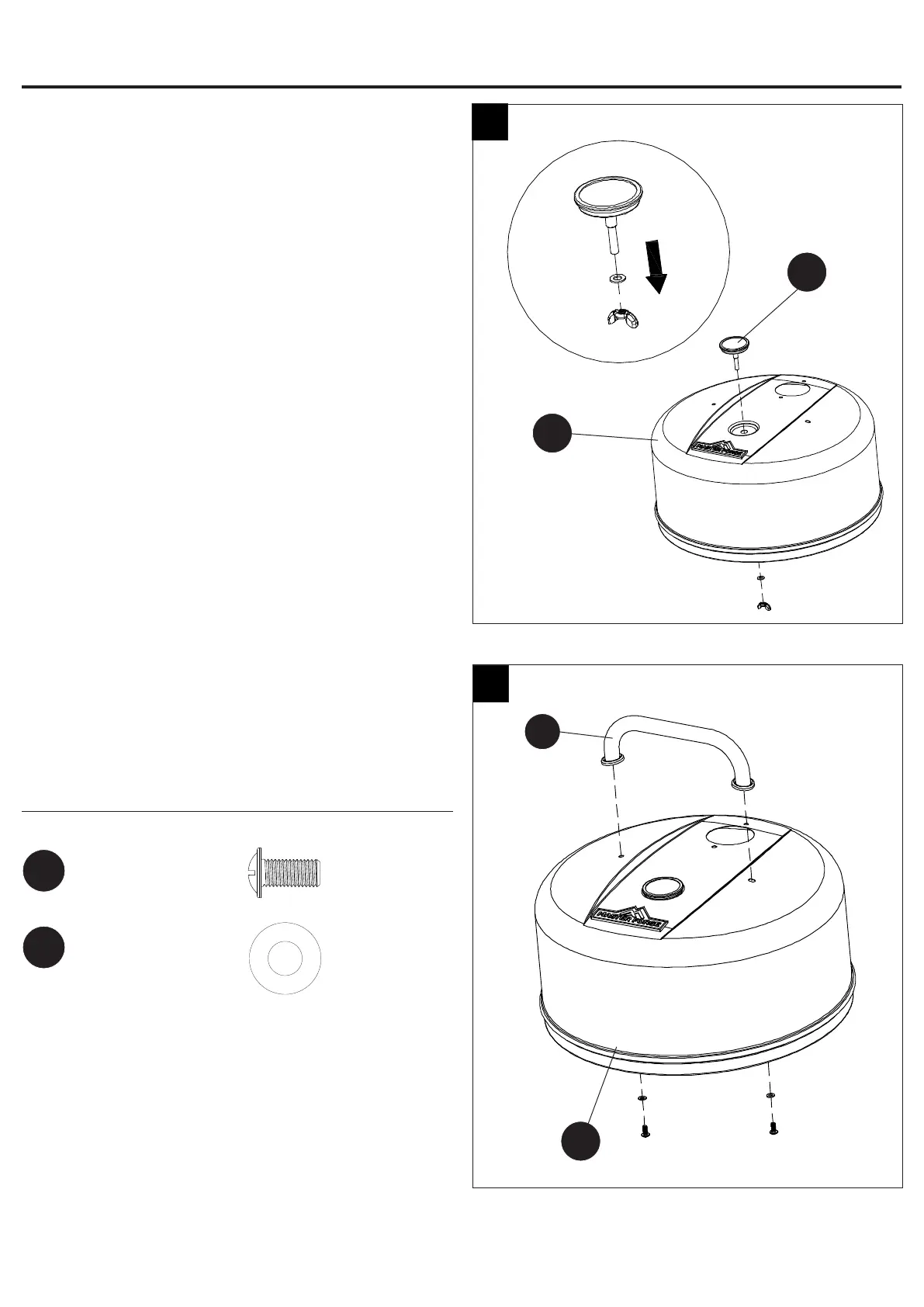

Paso 1: je el medidor de temperatura
Retire la tuerca mariposa y la arandela
preensambladas del medidor de temperatura
(B). Fije el medidor de temperatura (B) a la tapa
(D) usando la arandela y la tuerca mariposa
preensambladas.
Paso 2: je la manija de la tapa
Fije la manija de la tapa (A) a la tapa (D) con dos
tornillos M5x12 (BB) y dos arandelas Ø6.5xØ18
(FF).
Aditamentos utilizados
B
D
D
1
2
A
INSTRUCCIONES DE ENSAMBLAJE
Arandela
Ø6.5xØ18
FF
x 2
Tornillo
M5x12
BB
x 2
Primero
Segundo
