22

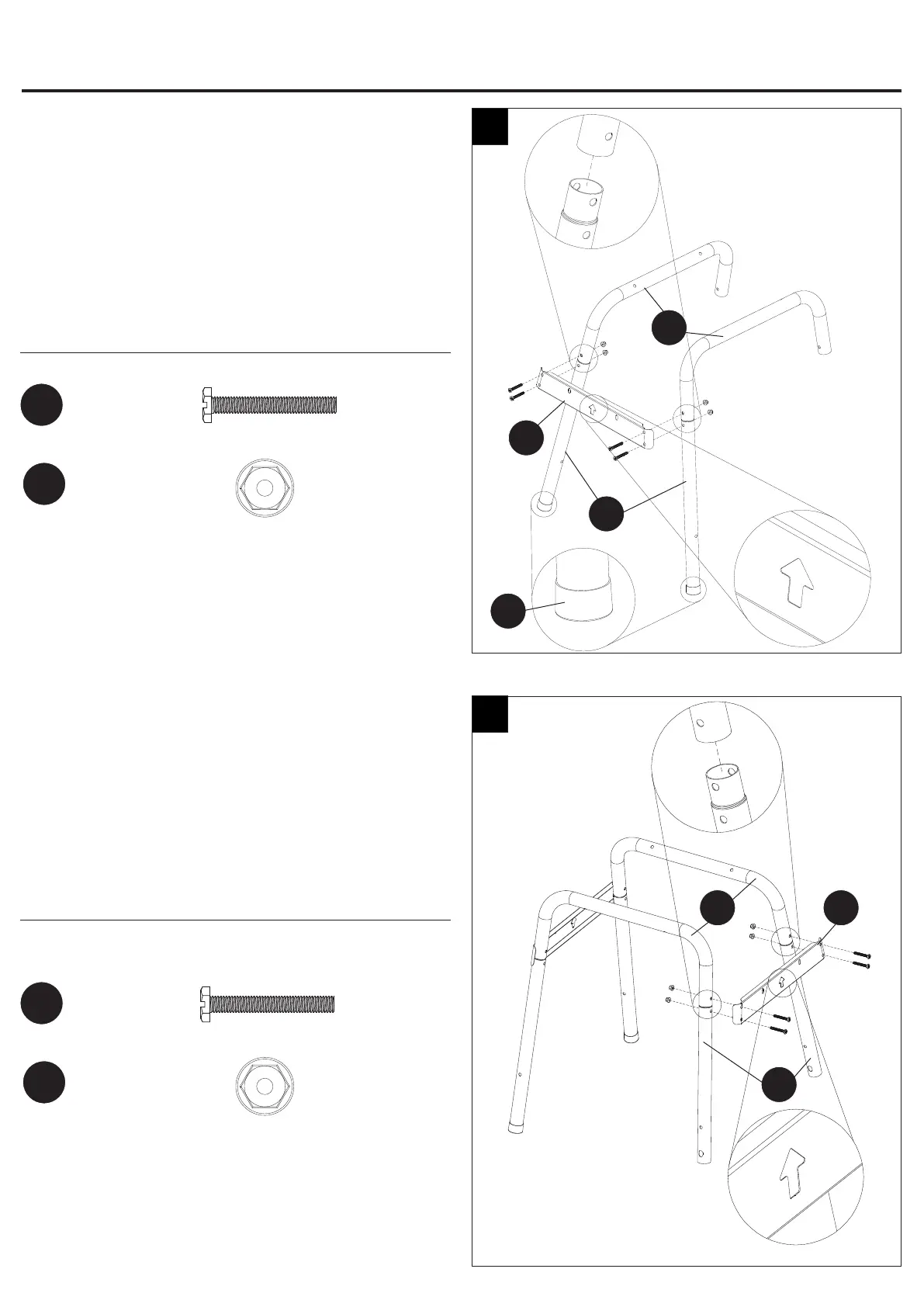

Paso 1: je la estructura superior del carrito, las patas
izquierdas y el soporte de las patas
Alinee los oricios en las estructuras superiores del carrito
(N), las patas izquierdas (O) y el soporte de las patas (M).
Luego, fíjelos con cuatro pernos M6x45 (CC) y cuatro
tuercas M6 (FF), que se muestran en la Fig. 1.
Nota: instale los soportes de las patas según la echa
hacia arriba.
Aditamentos utilizados
Paso 2: je las patas derechas y el soporte de las patas
Alinee los oricios en las estructuras superiores del carrito
(N), las patas derechas (U) y el soporte de las patas (M).
Luego, fíjelos con cuatro pernos M6x45 (CC) y cuatro
tuercas M6 (FF), que se muestran en la Fig. 2.
Nota: instale los soportes de las patas según la echa
hacia arriba.
Aditamentos utilizados
1
2
Perno
M6x45
CC
x 4
Perno
M6x45
CC
x 4
Primero
Primero
INSTRUCCIONES DE ENSAMBLAJE
FF
FF
O
U
M
P
M
N
N
Tuerca
M6
x 4
Tuerca
M6
x 4
Segundo
Segundo
