INSTRUCCIONES DE ENSAMBLAJE
Paso 3: je la malla inferior

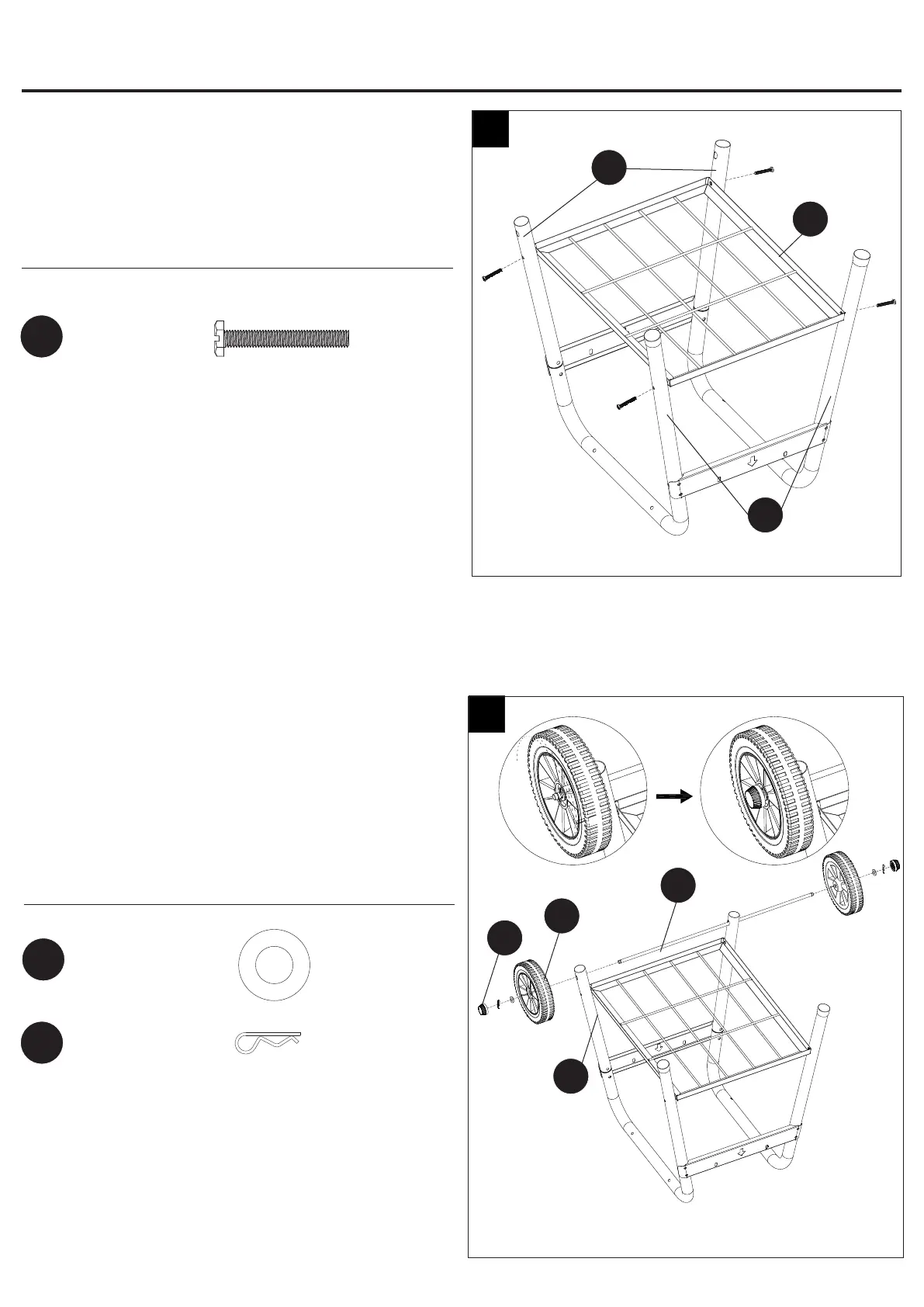

Alinee los oricios de las patas izquierdas (O), las patas
derechas (U) y la malla inferior (Q). Luego, inserte cuatro
tornillos M6x45 (CC) en los oricios que se muestran en
la Fig. 3.
Aditamentos utilizados
Perno
M6x45
CC
x 4
3
Q
U
O
Paso 4: je el eje, las ruedas y las tapas de las
ruedas
Inserte el eje (S) por las patas derechas (U).
Coloque las ruedas (T) y las tapas de las ruedas (R)
en el eje (S) con dos arandelas Ø20X10,5 (EE) y dos
pasadores de chaveta Ø1.4X30 (HH).
Aditamentos utilizados
4
Arandela
Ø20x10.5
EE
x 2
Pasador de
chaveta
Ø1.4x30
HH
x 2
R
U
T
S
