24
INSTRUCCIONES DE ENSAMBLAJE

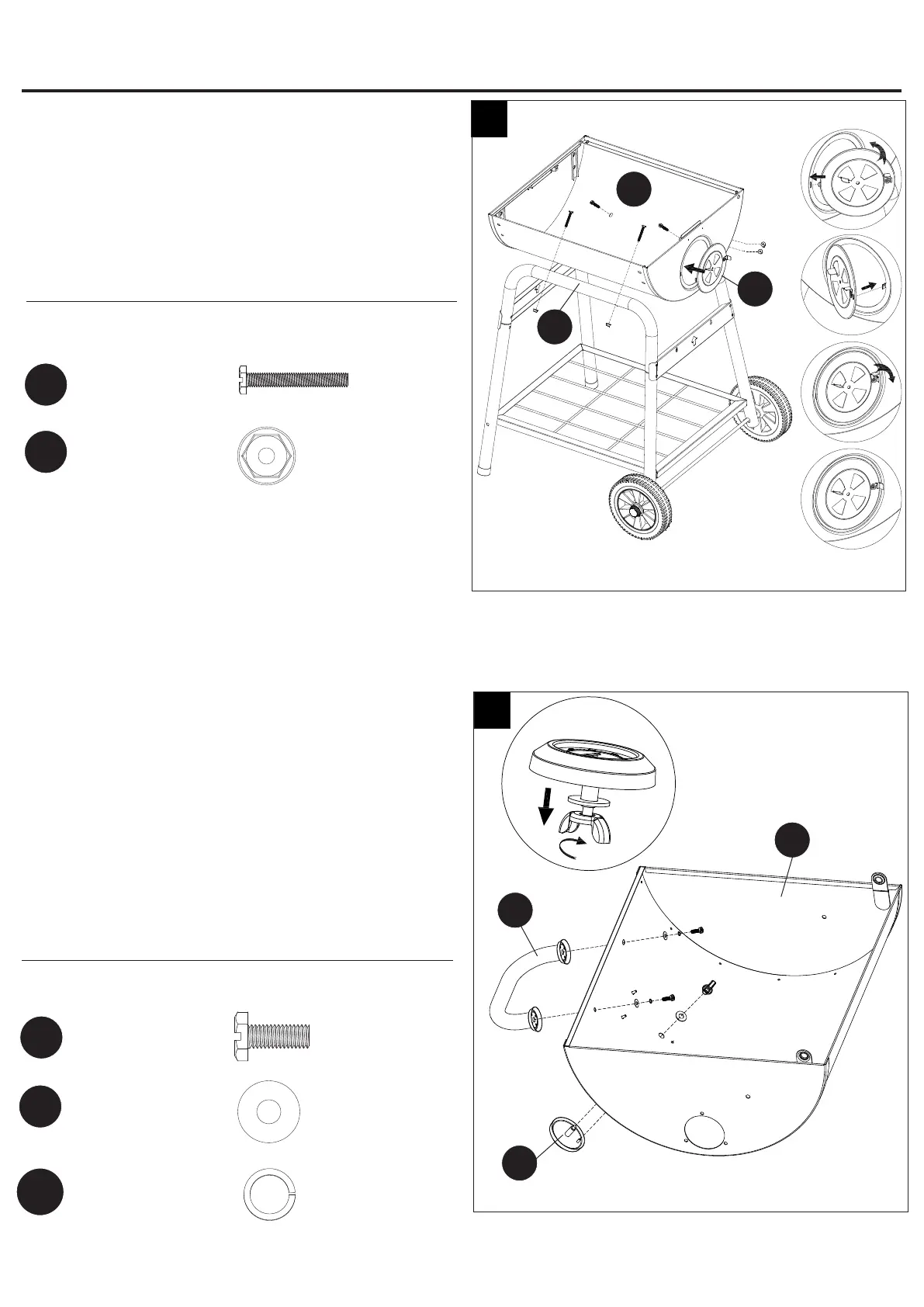

Paso 5: je la fuente inferior y el regulador de tiro
Alinee los oricios en la fuente inferior (I) y la estructura
superior del carrito (N). Luego, je la fuente inferior (I) a
la estructura superior del carrito (N) con cuatro pernos
M6x45 (CC) y cuatro tuercas
M6 (FF).
Fije el regulador de tiro (V) como se muestra en la Fig. 5.
Aditamentos utilizados
Perno
M6x45
CC
x 4
FF
5
I
N
V
Tuerca
M6
x 4
Primero
Segundo
Tercero
Cuarto
Paso 6: je la manija de la tapa y el medidor de
temperatura
Retire la tuerca mariposa y la arandela preensambladas en
el medidor de temperatura (A). Luego, coloque el medidor
de temperatura (A) en la tapa (D) con la tuerca mariposa
y la arandela.
Coloque el mango de la tapa (B) en la tapa (D) con dos
tornillos M6x20 (BB), dos arandelas Ø16XØ6.2 (DD) y dos
arandelas de seguridad Ø6 (GG).
Aditamentos utilizados
Perno
M6x20
BB
x 2
6
Arandela
Ø16x6.2
DD
x 2
Arandela de
seguridad Ø6
GG
x 2
D
B
A
