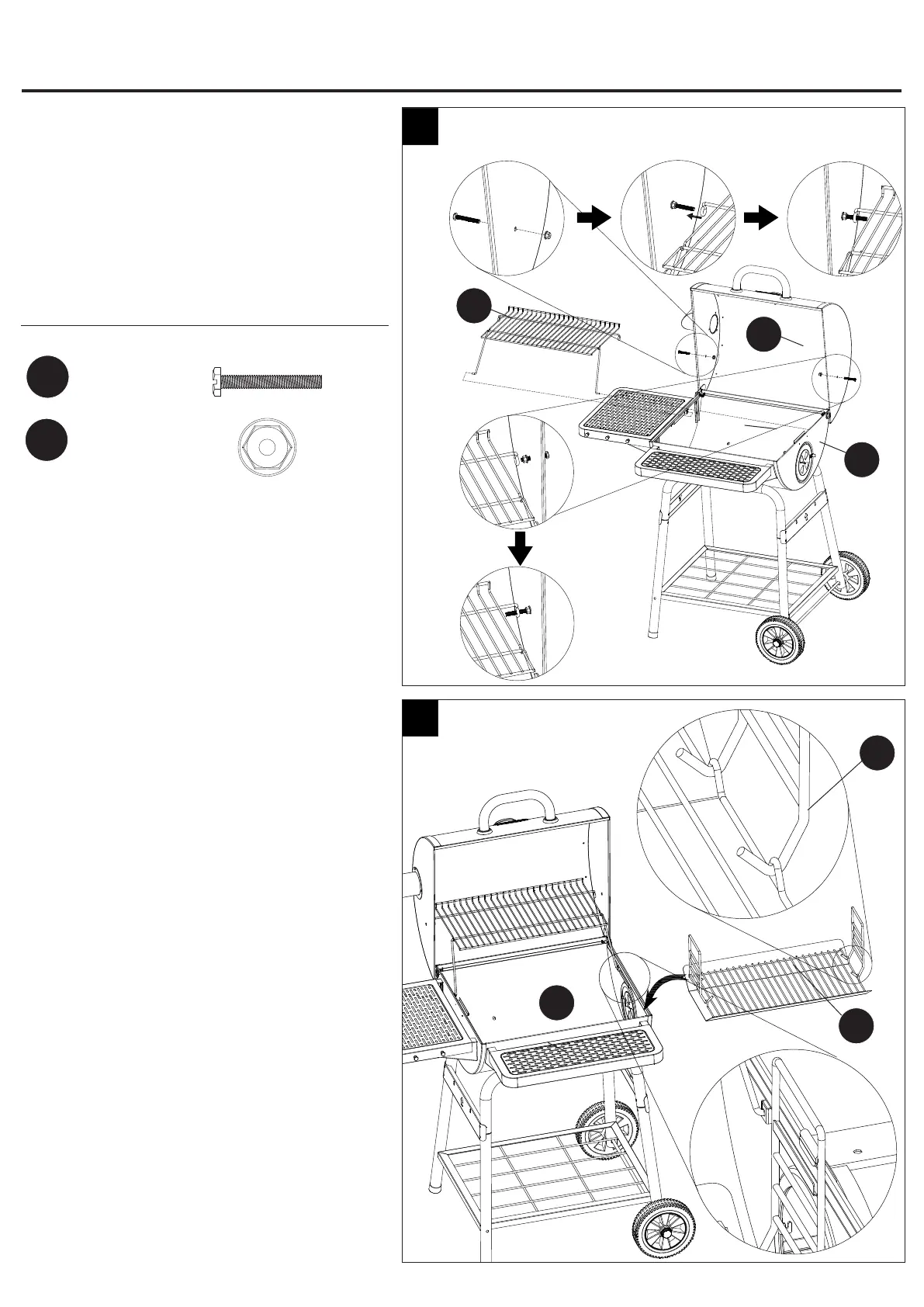

Paso 11: je la rejilla para calentar
Coloque la rejilla para calentar (E) en la tapa
(D) y la fuente inferior (I) con dos pernos
M6x45 (CC) y dos tuercas M6 (FF).
Nota: coloque cada esquina de la
rejilla para calentar (E) en el orden que se
muestra en la Fig. 11.
Aditamentos utilizados
11
INSTRUCCIONES DE ENSAMBLAJE
Primero
Segundo
Tercero
Cuarto
E
D
I
I
Perno
M6x45
CC
x 2
FF
Tuerca
M6
x 2
Paso 12: coloque la bandeja para carbón
y el mango de la bandeja para carbón
Coloque la bandeja para carbón (G) y el
mango de la bandeja para carbón (J) en la
fuente inferior (I).
Nota: cuelgue el mango de la bandeja para
carbón (J) en cada soporte lateral de la fuente
inferior (I).
12
J
G
